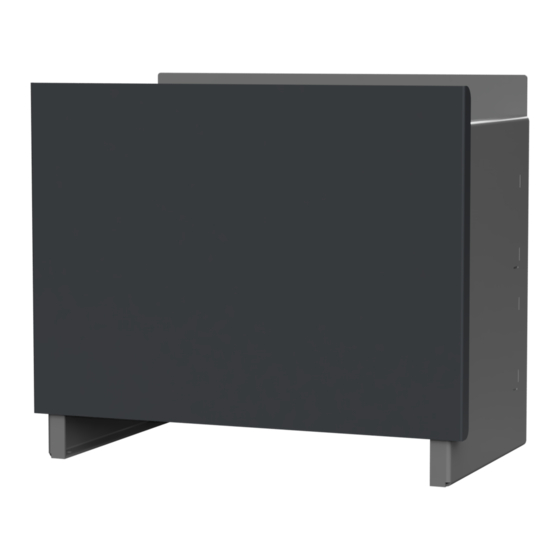

- Seite 1 MAX.STORAGE XL-Erweiterung Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweis zur Geräteinstallation ...................... 3 1.1. Gültigkeitsbereich ........................3 1.2. Zielgruppe ..........................3 1.3. Aufbewahren der Unterlagen ....................3 Sicherheitshinweise ......................... 4 Installation ............................5 3.1. Benötigtes Material und Werkzeug ..................5 3.2. Montage der XL-Erweiterung ....................5 Verkabelung ............................7 4.1. -
Seite 3: Hinweis Zur Geräteinstallation
Installateur einer PV-Anlage. Hinweis Installations-, Anschluss- und Wartungsarbeiten dürfen ausschließlich von ausgebildeten Elektrofachkräften (z.B. Elektroinstallateure, Elektroanlagenmonteure, Elektromechaniker, Industrieelektroniker) ausgeführt werden. Weiterhin ist eine vorherige Schulung zur Installation der MAX.STORAGE XL-Erweiterung notwendig. 1.3. Aufbewahren der Unterlagen Der Anlagenbetreiber muss sicherstellen, dass diese Gerätedokumentation bei Bedarf für die zuständigen Personen jederzeit zugänglich ist. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise GEFAHR! Lebensgefahr durch Stromschlag! Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleichspannung an den MAX.STORAGE. Stellen Sie sicher, dass alle elektrischen Zuleitungen zum MAX.STORAGE spannungsfrei sind, bevor Sie mit Arbeiten am MAX.STORAGE oder an den Zuleitungen beginnen. GEFAHR! Lebensgefahr durch Explosion! In den Batterien des MAX.STORAGE sind explosive und leicht... -
Seite 5: Installation
3. Installation 3.1. Benötigtes Material und Werkzeug • MAX.STORAGE Basisgerät • MAX.STORAGE XL-Erweiterung • T20 Schraubendreher • Maulschlüssel 13 3.2. Montage der XL-Erweiterung Bringen Sie die XL-Erweiterung zum Aufstellort des MAX.STORAGE und platzieren Sie es möglichst nahe neben dem Basisgerät. - Seite 6 Mit den vorher abgeschraubten Stellfüßen kann nun die XL- Erweiterung und das Grundgerät miteinander verschraubt werden. Installationsanleitung Juni 2021 Schröder Michael MAX.STORAGE_XL-Erweiterung...
-
Seite 7: Verkabelung
4. Verkabelung MAX.STORAGE Basisgerät und die XL-Erweiterung müssen nun auf der Rückseite elektrisch verbunden werden. Hierzu muss sichergestellt sein, dass alle Elektrischen Verbindungen getrennt sind, und das Gerät ausgeschalten ist. Anschließen muss die Rückwand des MAX.STORAGE Basisgerätes entfernt werden. Lösen Sie hierzu die 8 Schrauben auf der Rückseite und entfernen Sie die Rückwand. -
Seite 8: Anschluss Der Leistungskabel
4.2. Anschluss der Leistungskabel Von der XL-Erweiterung müssen die Leistungs-Anschlüsse der vier Batteriepacks mit dem MAX.STORAGE Basisgerät verbunden werden. Hierbei ist darauf zu achten, dass die Kabel der XL-Erweiterung an die korrekte Position im Basisgerät angeschlossen werden. Die entsprechende Verkabelung mit Nummerierung ist in der folgenden Grafik dargestellt. -
Seite 9: Ändern Der Jumper Einstellungen
4.3. Ändern der Jumper Einstellungen Nach erfolgreicher Installation der BUS sowie Leistungskabel von der XL- Erweiterung mit dem MAX.STORAGE Basisgerät muss noch der Jumper R_TERM von der Platine Nummer (4) abgezogen werden und bei der Platine Nummer (5) gesteckt werden. In der Regel ist der Jumper auf der Platine (5) bereits gesteckt und es muss nur auf der Platine (4) dieser... -
Seite 10: Technische Daten
5. Notizen Installationsanleitung Juni 2021 Schröder Michael MAX.STORAGE_XL-Erweiterung...
