Einleitung .......................4 Übersicht über das Clever-Thermostat............5 Bedienung....................5 Grundeinstellungen................6 Uhrfunktion....................6 Aufladen des Akkus..................7 Installieren ......................8 Installation.....................8 Testen....................14 Programmieren ....................15 Manuell programmieren................15 ...........15 Erläuterung der verschiedenen Einstellungen ................18 Einstellungen ändern ................19 Programmiertabelle ..........20 „Feste Temperatur“ zeitweise beibehalten ............20 Thermostat in den Urlaubsstand stellen Die Wochenuhr über USB programmieren..........21 ..................22 Wochenuhr... - Seite 3 Inhalt Verwendung .....................23 Zeiträume....................23 .................23 Komfortzeitraum ...................24 Sparzeitraum ................24 Antifrostzeitraum Display....................25 Symbole......................Beispielsituationen..................... Displaybeleuchtung.................... Technische Informationen ..................29 Störungen beheben..................29 Auf dem Display wird nichts angezeigt..............Gerät schaltet sich bei Wärmebedarf nicht ein............Es ist wärmer als erwünscht..................Auf dem Display wird „---“ angezeigt................. Auf dem Display wird angezeigt................

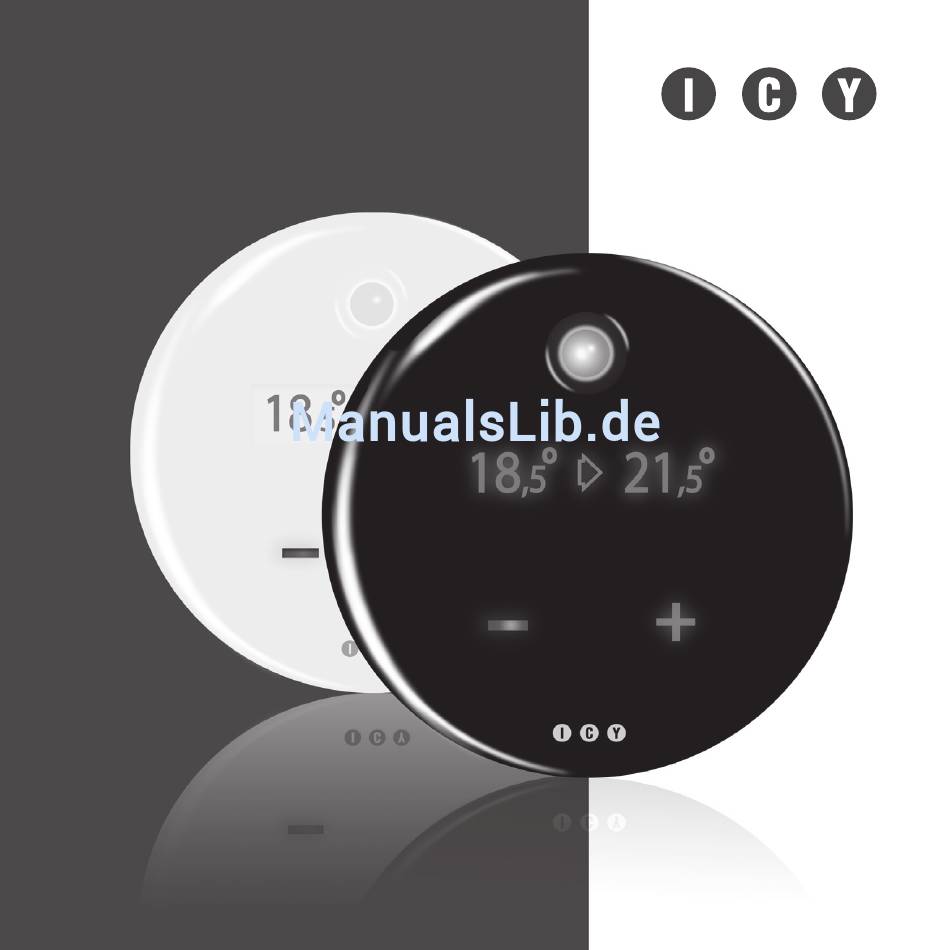

- Seite 4 Einleitung Vielen Dank, dass Sie sich für ein Clever-Thermostat oder ein Clever-Thermostat PRO entschieden haben. Mit dem Clever-Thermostat wird Energieverschwendung vermieden und Sie erleichtern sich das Leben nach Ihrem Alltagsrhythmus mit einer sehr einfachen Bedienung und ohne Einbußen beim Komfort. In diesem Handbuch wird beschrieben, wie Sie das Clever-Thermostat verwenden und Zeiträume und Temperaturen einstellen können.
-
Seite 5: Einleitung

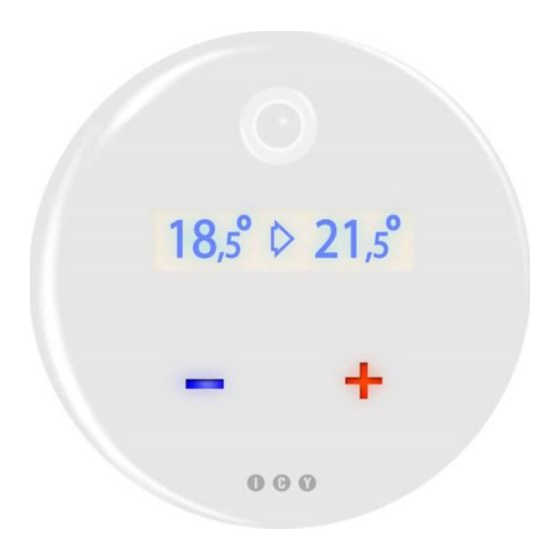

Einleitung Übersicht über das Clever-Thermostat Bewegungsmelder & Lichtsensor Eingestellte Aktuelle Temperatur Temperatur Aktueller Modus Bedientasten Bedienung um die Temperatur zu erhöhen. um die Temperatur zu verringern. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 6: Grundeinstellungen
Grundeinstellungen Das Clever-Thermostat hat vier programmierbare Grundeinstellungen: Komfort Spar Antifrost Feste Temperatur Der jeweils aktuelle Modus kann auf dem Display abgelesen werden Sie legen für jeden Modus die Temperatur und den Zeitraum fest, über den diese Temperatur aufrechterhalten werden soll siehe Kapitel Programmieren auf Seite 15-22 Uhrfunktion Sie können eine Tagesuhr oder eine Wochenuhr einstellen. -
Seite 7: Aufladen Des Akkus
Der Akku wird mithilfe von Sub-Charging mit Strom versorgt. Das bedeutet, dass der Akku automatisch über die Thermostatdrähte aufgeladen wird, solange das Clever-Thermostat an Ihr Heizgerät angeschlossen ist. Wenn der Akku leer ist, zeigt das Display des Thermostats folgendes an: http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 8: Installation
Installation Wenn noch kein Anschlusspunkt vorhanden ist, können Sie selbst festlegen, wo Sie das Thermostat aufhängen möchten. Achten Sie dabei darauf, dass das Thermostat nicht an einer zugigen Stelle hängt, z. B. in der Nähe einer Tür oder eines Fensters. Das Thermostat darf nicht in der Nähe einer Heizung oder eines Kamins hängen. Hängen Sie das Thermostat nicht an eine Außenwand, wenn sich das vermeiden lässt. -
Seite 9: Installieren
Kunststoff vom Akku. Das Thermostat piept dann und wird „zum Leben erweckt“. Laden Sie das Clever-Thermostat während des Installationsvorgangs an einem Computer auf (etwa eine Stunde lang). Dazu verbinden Sie das Clever- Thermostat mit dem mitgelieferten USB-Kabel mit einem Computer. USB- http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... - Seite 10 Schalten Sie den Heizkessel aus, indem Sie den Stecker aus der Steckdose ziehen. Überprüfen Sie den Anschluss auf Ihrem Heizgerät. Entfernen Sie das alte Thermostat (falls vorhanden) von der Wand. Wenn die bereits vorhandenen Löcher in der Wand nicht zu den Schraublöchern des Clever-Thermostats passen, bohren Sie in der Höhe der Stelle, an der die Thermostatverdrahtung aus der Wand kommt, zwei Löcher (ø6 mm) waagerecht nebeneinander in einem Abstand von 60 mm in die Wand.
- Seite 11 (wenn vorhanden) auf der Einbauabzweigdose fest. Verwenden Sie bei einer Einbauabzweigdose die Schrauben, die gemeinsam mit dieser Einbauabzweigdose geliefert wurden. Stecken Sie den Stecker des Heizkessels wieder in die Steckdose und warten Sie, bis sich der Kessel im Bereitschaftsmodus befindet (das kann eine halbe Stunde dauern). http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 12 Trennen Sie das Clever-Thermostat vom Computer. Wenn nach drei Tests die drei Symbole (Sonne, Mond und Eiskristall) angezeigt werden, müssen Sie das Clever-Thermostat innerhalb von 30 Sekunden auf der Wandhalterung anbringen. Nach den 30 Sekunden ertönt erneut ein Signal. 10. Auf dem Display wird folgendes angezeigt: Sie haben nun 15 Sekunden Zeit, um den Anschlusstyp des Clever- Thermostats für Ihren Heizkessel zu wählen: Ein/Aus (EA) oder OpenTherm®...
- Seite 13 12. Nach zwei Sekunden werden die tatsächliche Temperatur und die eingestellte Temperatur angezeigt. Das Thermostat startet immer in der Antifrostmodus. Die tatsächliche Temperatur kann anfangs zu hoch erscheinen. Dies wird durch die Wärme Ihrer Hände verursacht. Nach einigen Minuten an der Wand wird die Temperatur entsprechend korrigiert. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
-
Seite 14: Testen
Testen Warten Sie mindestens 5 Minuten, bevor Sie das Thermostat testen. Wenn Sie nicht warten, besteht das Risiko, dass der Kessel zu pendeln beginnt und in den Sicherheitsmodus schaltet. In dem Fall sieht es so aus, als würde das Thermostat nicht mehr funktionieren, weil der Kessel mit dem Einschalten wartet. -
Seite 15: Programmieren
Dies ist der Zeitraum, für den die Komforttemperatur (siehe Kt) gilt. Wenn im Raum keine Bewegungen registriert werden, schaltet das Thermostat nach Ablauf dieses Zeitraums auf die „Spartemperatur“ um. Solange es im Raum Bewegungen gibt, wird dieser Zeitraum jeweils um den von Ihnen eingestellten http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... - Seite 16 Wert verlängert. Der „Komfortzeitraum“ ist in Schritten von 10 Minuten einstellbar. Rt - Spartemperatur Dies ist die Temperatur, die im Sparzeitraum gehalten wird (siehe Rz). Nach Ablauf des Komfortzeitraums schaltet das Thermostat auf diese Temperatur um, beispielsweise wenn Sie schlafen oder abwesend sind. Rz - Sparzeitraum Dies ist der Zeitraum, in dem die Spartemperatur (siehe Rt) aufrechterhalten wird.
- Seite 17 Hier können Sie die aktuelle Zeit einstellen. Kt - Komforttemperatur Dies ist die Temperatur, die Sie standardmäßig für den Komfortzeitraum (siehe Kf) einstellen möchten. Nach Bedienung einer der Tasten oder nach dem Einschalten mithilfe der Tagesuhr beginnt das Thermostat mit dieser Temperatur. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
-
Seite 18: Einstellungen Ändern
Einstellungen ändern Für jede zu programmierende Einstellung sieht das Display folgendermaßen aus: At: 10°C Links - Abkürzung der Einstellung Rechts - die programmierte Temperatur oder Dauer Sie können jede Einstellung mit den Plus- und Minustasten (+ und -) ändern. Nach etwa 10 Sekunden wechselt das Clever-Thermostat automatisch zur folgenden Einstellung. -
Seite 19: Programmiertabelle
Cp - Komfortzeitraum 15 °C Rt - Spartemperatur 12 Std. Rp - Sparzeitraum -- Uhr Su - Startzeitpunkt der Uhr: Stunde Sm - Startzeitpunkt der Uhr: Minute At - Aktuelle Zeit: Stunde Am - Aktuelle Zeit: Minute 20 °C Ct- Komforttemperatur http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 20: Feste Temperatur" Zeitweise Beibehalten
„Feste Temperatur“ zeitweise beibehalten. Mithilfe der „Festen Temperatur“ wird eine von Ihnen ausgewählte Temperatur beibehalten, ohne dass die ursprünglichen Einstellungen geändert werden. Die „Feste Temperatur“ bleibt aktiv, bis das Thermostat erneut bedient wird. Für diese Einstellung braucht das Thermostat nicht an einen Computer angeschlossen zu werden. -
Seite 21: Die Wochenuhr Über Usb Programmieren
Für noch mehr Benutzerfreundlichkeit und Übersichtlichkeit können Sie das Thermostat mit Ihrem Computer programmieren. Dazu verwenden Sie das Programm „Thermostat-Assistant“, das Sie über www. icy.nl/de/TA herunterladen können. Nachdem das Programm auf Ihrem Computer installiert ist, können Sie das Thermostat über das im Lieferumfang enthaltene USB-Kabel anschließen. -
Seite 22: Wochenuhr
Wochenuhr Im Thermostat-Assistant können Sie neben den Basiseinstellungen und der Tagesuhr auch eine Wochenuhr einstellen. Diese Wochenuhr verfügt über eine besonders hilfreiche Funktion. Wenn das Thermostat 48 Stunden lang keine Bewegungen erfasst, wird die Wochenuhr deaktiviert. Auf diese Weise wird verhindert, dass die Heizung lange Zeit unnötig läuft. -
Seite 23: Verwendung
Ihnen eingestellten Wert verlängert. Die Dauer des Komfortzeitraums wird von Ihnen festgelegt. Wenn der Lichtsensor Dunkelheit registriert, wird die Dauer des Komfortzeitraums auf etwa 20 bis 30 Minuten verkürzt, um eine weitere Einsparung zu erreichen. Außerdem macht das Thermostat dann keine Geräusche. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 24: Sparzeitraum
Sparzeitraum Wenn keine Personen anwesend sind, schaltet das Thermostat nach Ablauf des Komfortzeitraums auf die von Ihnen festgelegte Spartemperatur zurück (z. B. auf 15 °C). Sie müssen das Thermostat erneut bedienen, um einen neuen Komfortzeitraum zu starten. Die Spartemperatur wird beibehalten, bis der Sparzeitraum beendet ist. Dieser Sparzeitraum wird ebenfalls von Ihnen festgelegt (z. -
Seite 25: Display
Zahl links: Die aktuelle Temperatur in dem Raum, in dem sich das Thermostat befindet (18 °C in der Abbildung oben). Zahl rechts: Die von Ihnen eingestellte Temperatur (21 °C in der Abbildung oben). Symbol in der Mitte: Der derzeitige Modus des Thermostats und die Aktivität des Kessels. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 26: Symbole
Symbole Das Symbol in der Mitte zeigt an, ob Wärmebedarf besteht, welcher Modus aktiv ist und ob die Tagesuhr eingestellt wurde. Ein kleiner Pfeil, der sich in drei Stufen nach rechts bewegt, zeigt an, dass ein Wärmebedarf besteht und dass das Thermostat den Kessel einge- schaltet hat, um die gewünschte Temperatur zu erreichen. -
Seite 27: Beispielsituationen
Beispiel 3: Die aktuelle Temperatur beträgt 15 °C und der von Ihnen eingestellte Sparzeitraum ist beendet, weil das Thermostat in diesem Zeitraum nicht bedient wurde. Das Thermostat schaltet in den Antifrostmodus und die Temperatur wird auf die gewählte Antifrosttemperatur abgesenkt (hier 7°C). Das Display zeigt Folgendes an: ° ° http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 28: Displaybeleuchtung
Beispiel 4: Die aktuelle Temperatur beträgt 18 °C und das Thermostat wurde von der Uhr eingeschaltet. Sie haben eine Komforttemperatur von 21 °C eingestellt. Auf dem Display wird dann in Stufen Folgendes angezeigt: ° ° ° ° ° ° ° °... -
Seite 29: Technische Informationen
Heizkessel auf ein steht, sich aber nicht einschaltet, müssen Sie Kontakt mit Ihrem Installateur auf- nehmen Es ist wärmer als erwünscht • Überprüfen Sie die eingestellte Temperatur. • Hängt das Thermostat an der richtigen Stelle in der Wohnung? (siehe Seite 8). http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 30: Auf Dem Display Wird
• Überprüfen Sie die Sicherung des Heizgeräts. Wenn das Thermostat eingeschaltet ist (zu erkennen an den Pfeilen, die sich von links nach rechts bewegen) und wenn der Heizkessel auf ein steht, aber nicht reagiert, müssen Sie Kontakt mit Ihrem Installateur aufnehmen. •... -
Seite 31: Auf Dem Display Wird Angezeigt
Sie das Thermostat an den Computer anschließen. Wenn der Akku eine Nacht lang an den Heizkessel angeschlossen ist, ist er wieder aufgeladen. Wenn dieses Problem häufiger auftritt, müssen Sie die Anschlüsse kontrollieren, es kann z. B. ein gelöster Kontakt vorliegen. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 32: Technische Spezifikationen
Technische Spezifikationen Abmessungen Durchmesser: 115 mm, Höhe: 30 mm Montage Direkt an der Wand an einem zugfreien Ort auf 1,5 m Höhe oder auf der Standard- Einbauabzweigdose Steuerung Heizkessel OpenTherm® und Ein/Aus mit Sub-Charging. Backup-Akku Lithium-Ionen-Akku 3,6 V 120 mAh Speisung (OpenTherm Heizkessel) ®... -
Seite 33: Elektrischer Anschluss
Max. 3,5 A Einschaltung Stromaufnahme aus Regelkreis (Sub-Charging) max.: ca. 5,0 mA Elektrischer Anschluss Schwachstrom Doppeladrig Polaritätsunempfindlich Leiterquerschnitt min. 0,25 mm max. 0,8 mm Einstellbereich Temperatur 5 bis 35˚ C in Schritten von 0,5˚ C Regulierungsgenauigkeit +/- 0,2˚ C Regulierungsart Ein/Aus oder modulierend (OpenTherm®). Gütesiegel CE-Kennzeichnung http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 34: Anschlusstabellen
Ihr Heizgerät funktioniert aber trotzdem nicht einwandfrei. Diese Tabellen basieren auf den Spezifikationen für die genannten Kessel. Spezifikationen in anderen Ländern können abweichen! Die neueste Version der Anschlusstabellen finden Sie auf www.icy.nl/de/konsument/produkte/das-clever-thermostat auf der Registerkarte „Dokumentation“. I.C.Y. B.V. -
Seite 35: Erläuterung Des Anschlusses Für Ein/Aus-Schaltung
Wenn angegeben wird, dass ein 220 Ohm-Widerstand (220R/5W) 220R/5W eingesetzt werden muss, dürfen Sie NICHT den gemeinsam mit dem Thermostat gelieferten Widerstand verwenden; Sie müssen dann bei I.C.Y. B.V. einen 220 Ohm-Widerstand anfordern, wenn dieser nicht zum Lieferumfang des Kessels gehörte. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... -
Seite 36: Erläuterung Des Anschlusses Für Die Opentherm®-Schaltung
Heizsystem richtig anzupassen. In den Anschlusstabellen auf den nächsten Seiten ist für jeden Kessel angegeben, ob der Spannungswandler verwendet werden muss oder nicht. Spannungswandler sind bei I.C.Y. B.V. oder bei einem I.C.Y.-Händler erhältlich; die Adressen finden Sie auf www.icy.nl/de/konsument/produkte/das-clever-thermostat. I.C.Y. B.V. -
Seite 37: Tabellen
Ultima 3S- 4S- 3- 4- 5- A type 5 en 6 7 en 8 con. URS Comfort 1 en 2 5 en 6 URS Elegance 1 en 2 5 en 6 URS Elegance II 1 en 2 5 en 6 Xignal nev 1324 T kroonsteen http://www.icy.nl/de/konsument/produkte/das-clever-thermostat... - Seite 38 Aan/Uit OpenTherm® Atag Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen 50-serie 1 en 2 A-serie tot 04/2009 3 en 4 A-serie vanaf 04/2009 1 en 2 BE-serie: CZA/CMA/350, 351, 1 en 2 352, 650, 651, 652,952 Blauwe Engel II S-HR 22 en 23 23 en 27 Enigma Comfort E-SHR...
- Seite 39 2HR serie overig (voor apr. 2001) kroonsteen via optionele interface nee 110mA geel en oranje 110mA kroonsteen VR 23.xx serie kroonsteen VR 24 (T) 110mA geel en oranje VR 24.23 110mA ThermoTopper Serie 1 en 2 http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 40 Benraad Aan/Uit OpenTherm® Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen BR-serie 22 en 23 23 en 27 Bosch Aan/Uit OpenTherm® Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen 24/28/30 HRC (voor 2003) 1 en 2 2 en 4 via interface 30 HRC II Turbo Tower 2 en 4...
- Seite 41 Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen CombiFort serie K1 (2x) K3 (2x) HR Gas kombi serie K1 (2x) K3 (2x) Multisolar serie K1 (2x) K3 (2x) CombinAir 2.5/24/33 K1 (2x) K3 (2x) CombiPact K1 (2x) K3 (2x) http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 42 Intergas Aan/Uit OpenTherm® Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen 14/22 T 6 en 7 14/22 TW 6 en 7 Comfortline 220/250/280 HR/HRW kroonsteen Comfort line (NZ) - 6 en 7 G14/22 kroonsteen G14/22 VRW kroonsteen G14/22 W kroonsteen G14/22/32/42 VR Tronic kroonsteen...
- Seite 43 5 en 6 7 en 8 Kli-Max2 HR24 CW4 3 en 4 1 en 2 HR30 CW5 3 en 4 1 en 2 HR36 CW5 3 en 4 1 en 2 HR42 CW6 3 en 4 1 en 2 http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 44 Junkers Aan/Uit OpenTherm® Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen THR 5-25 1 en 2 (Con.21) ZWR alle typen 1 en 2 2 en 4 ZWE alle typen 1 en 2 2 en 4 Nefi t Aan/Uit OpenTherm® Power Converter toepassen Klemmen...
- Seite 45 7 en 8 7 en 8 Avanta 3 en 4 3 en 4 Calenta On/off - OT On/off - OT Calora Tower On/off - OT On/off - OT Gas 1 B 5 en 8 Gas 1 DXR-E 10 en 11 http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 46 Gas 1DXR 10 en 11 Micron 1 en 2 A en B Micron Combi 2 en 3 of A en B Optimum Combi 1 en 2 Optimum Solo 20 en 21 Quinta 25/30/45/65/85Solo 3 en 4 3 en 11 1 en 2 Quinta Combi 25/28/30/35 3 en 4 3 en 11...
- Seite 47 3 en 4 4 en 8 VHR 30-34/3-5 R3 3 en 4 4 en 8 VHR 30-34/3 C 3 en 4 4 en 8 OT en massa VHR 34/3 IC 3 en 4 4 en 8 OT en massa http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 48 thermo COMPACT serie: VCW 240E 3 en 4 220R/5W 4 en 5 VCW 242E 3 en 4 220R/5W 4 en 5 VC 254/3 3 en 4 220R/5W 4 en 5 VC 255/3 3 en 4 220R/5W 4 en 5 VCW 15-2T3 3 en 4 220R/5W 4 en 5...
- Seite 49 Vitodens 222 35 Kw WS2A OT+/OT- OT+/OT- Wolf Aan/Uit OpenTherm® Power Converter toepassen Klemmen Weerstand Klemmen Type Ω/Watt Klemmen GU-E / GU-1E GU-EK / GU-1EK GG-UK / GG-1EK CGB-K-28(24)* * Power Converter toepassen op aansluiting E1, mits door installateur geactiveerd. http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 50 I.C.Y. B.V.
- Seite 51 http://www.icy.nl/de/konsument/produkte/das-clever-thermostat...
- Seite 52 Für technische Fragen und Unterstützung www.icy.nl/de/konsument/hilfe service@deslimmethermostaat.nl + 31 900 - 3883883 (0,35 Cent pro Gespräch) © I.C.Y. B.V. 2014 Änderungen vorbehalten Versionsnummer: 2014-2...
