- Seite 1 Portable SPA Classic Bedienungsanweisung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Einleitung ..............4 1.1. Systemeigenschaften..........4 1.2. Allgemeine Informationen........4 2. Systemfunktionen............6 2.1. Uhr, Kalender, Sprachversionen......6 2.1.1. Uhreinstellung............ 6 2.1.2. Kalendereinstellung........... 7 2.1.3. Sprachauswahl........... 8 2.2. Beleuchtung............. 8 2.2.1. Einschaltung der Beleuchtung......10 2.2.2. -
Seite 4: Einleitung

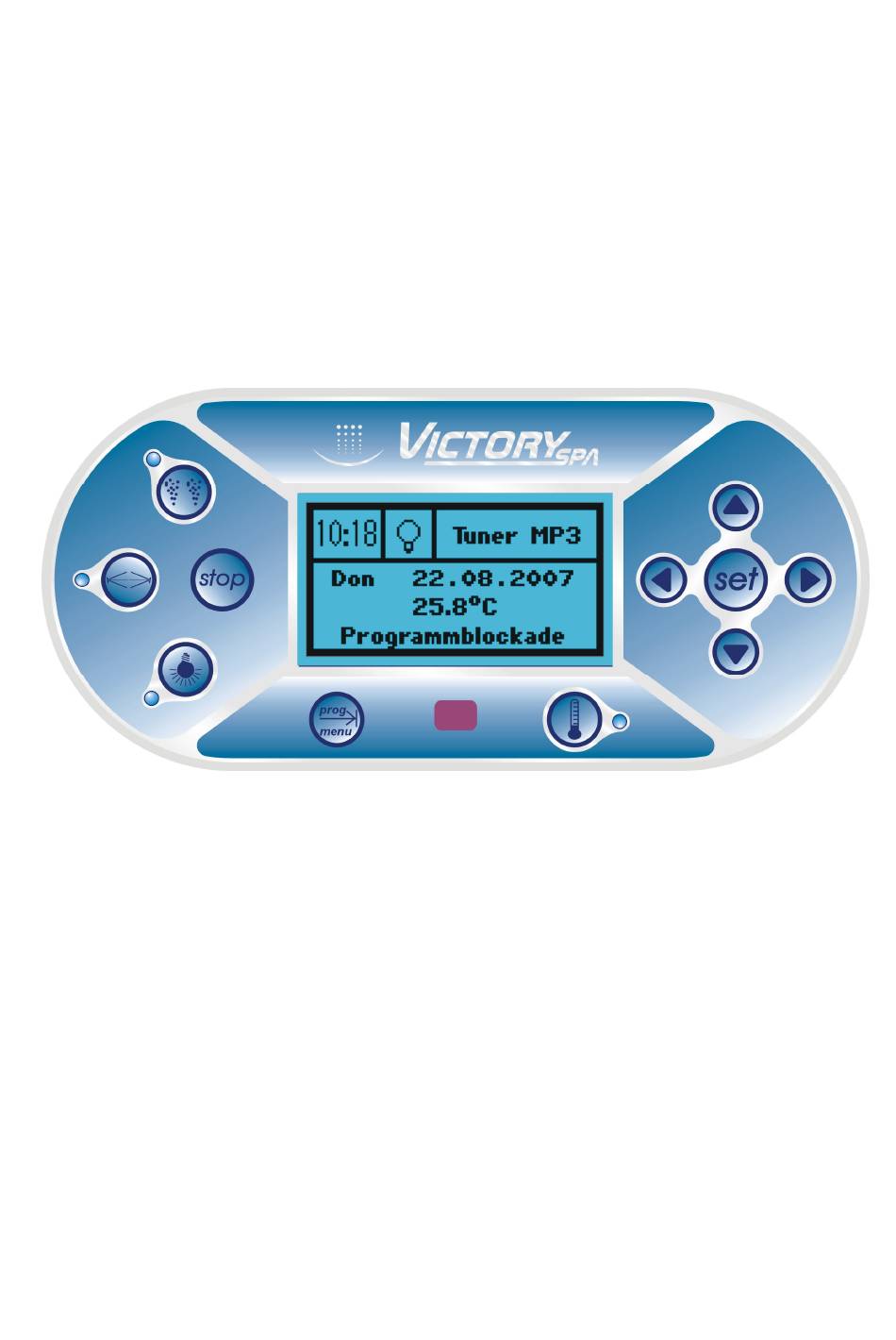

Abbildung 1 dargestellt. Das Display wurde in vier funktionsfähigen Bereiche eingeteilt: Uhrzeit, Beleuchtung, Radio und Wasserfunktionen. Wenn das System nicht mit Radio mit MP3-Player ausgestattet ist, wird im Radiobereich das Logo Victory SPA (Siehe Abbildung 2) angezeigt. Die ausführliche Beschreibung der in den einzelnen Displaybereichen angezeigten Informationen wurden im weiteren Teil der Anleitung dargestellt, in den die einzelnen Funktionen des System beschreibenden Punkten. - Seite 5 Radio Beleuchtung Wasser- funktionen Abb. 1 Displayinhalt im Arbeitsmodus. Abbildung 2. Die Displayanzeige im Arbeitsmodus bei Systems ohne Radio mit MP3 Player. Auf dem Bedienpanel befinden sich fünf Navigationstasten: Mit diesen Tasten können Einstellungen von Systemfunktionen geändert werden. Die Funktion einzelner Navigationstasten ist veränderlich und von der aktuellen Position des Cursors auf dem Display abhängig.
-
Seite 6: Systemfunktionen
2. Systemfunktionen. 2.1. Uhr, Kalender, Sprachversionen. Das Portable SPA-System verfügt über eine Echtzeituhr mit einem Kalender. Dank einer Batterie misst die Uhr die Zeit sogar nach der Trennung der Anlage von der elektrischen Versorgung. Die aktuelle Uhrzeit wird im Uhrteil des Displays angezeigt. Der aktuelle Wochentag und das Datum werden im Wasserfunktionenteil des Displays angezeigt, wenn keine der Wasserfunktionen arbeitet. -
Seite 7: Kalendereinstellung
2.1.2. Kalendereinstellung. Tag- einstellung Annullierung der Änderungen Monat- einstellung Bestätigung der Änderungen Annullierung der Änderungen Menü- Jahr- Auswahl einstellung Annullierung der Änderungen Abb. 3. Kalendereinstellung. Die Einstellung des Kalenders beginnt man mit der Positionierung des Kursors im Uhrteil des Displays. Nach dem Drücken der Taste erscheint auf dem Display das Menü... -
Seite 8: Sprachauswahl
2.1.3. Sprachauswahl. Annullierung der Änderung Sprachauswahl Menü- Auswahl Bestätigung der Änderung Abb. 4. Sprachauswahl. Die Sprachauswahl beginnt man mit der Positionierung des Kursors im Uhrteil des Displays. Nach dem Drücken der Taste erscheint auf dem Display das Menü Einstellungen. Mit den Tasten wählt man Sprache aus dem Menü... - Seite 9 Variables blaues und grünes Licht. Das Licht erhöht und reduziert fließend seine Intensität vom minimalen blau~ -> grün~ zum maximalen Wert. Nach einem Zyklus und Erreichen vom Minimum an Leuchtenintensität erfolgt die Änderung der Farbe. blau~ -> gelb~ Variables blaues und gelbes Licht. Wirkung: wie oben blau~ ->...
-
Seite 10: Einschaltung Der Beleuchtung
blau~ -> grün~ Variables blaues und grünes Licht. Das Licht erhöht und reduziert fließend seine Intensität vom minimalen zum maximalen Wert. Nach einem Zyklus und Erreichen vom Minimum an Leuchtenintensität erfolgt die Änderung der Farbe. blau~ -> rot~ Variables blaues und rotes Licht. Wirkung: wie oben grün~ ->... -
Seite 11: Radioempfänger (Option)
die Wahl des entsprechenden Programms erleichtert. Das Drücken der Taste oder bestätigt das ausgewählte Programm, dann erfolgt die Rückkehr zum Display im Arbeitsmodus. Das Drücken der Taste oder annulliert das ausgewählte Programm, dann erfolgt die Rückkehr zum Display im Arbeitsmodus. Das Beleuchtungsprogramm kann auch direkt vom Display im Arbeitsmodus geändert werden, mit den Tasten , wenn der Kursor im Beleuchtungsteil des Displays ist. - Seite 12 oder die Auswahl der Sendernummer Abb. 7. Auswahl der Sendernummer. Die Sendernummer wählt man mit den Tasten , wenn das Display im Arbeitsmodus ist und der Kursor keine Senderfrequenz anzeigt (dann dienen diese Tasten zur automatischen Sendersuche). Die Sendernummer kann auch mit den Tasten gewählt werden, wenn der Kursor die Sendernummer anzeigt.
-
Seite 13: Regelung Der Lautstärke
Die manuelle Frequenzabstimmung kann bei einem schlechten Senderempfang helfen, wenn man präzise Abstimmung benötigt oder wenn das Sendersignal zu schwach ist, damit der Sender automatisch abgestimmt werden könnte. 2.3.3. Regelung der Lautstärke. Die Regelung der Lautstärke ist nur beim eingeschalteten Empfänger möglich, wenn das Display im Arbeitsmodus ist. -
Seite 14: Mp3-Player
Höhen, Bässe und die Tonart werden mit den Tasten je nach der Kursorlage eingestellt. Die Kursorlage kann mit den Tasten verändert werden. Das Drücken der Taste oder (oder wenn der Kursor Laut zeigt oder , wenn der Kursor Bässe zeigt) bestätigt die eingegebenen Änderungen, dann erfolgt die Rückkehr zum Display im Arbeitsmodus. -
Seite 15: Änderung Der Wiedergegebenen Datei
Nach Einschaltung des Players wird immer die erste Datei wiedergegeben. Beträgt nach Einschaltung des Players die angezeigte Gesamtanzahl der Dateien 0, dann fehlen die Dateien auf der MMC-Karte oder es gibt keine MMC-Karte im Kartenschacht. Die MP3-Dateien sollten im Hauptkatalog der MMC-Karte angelegt werden. Die maximale Dateianzahl beträgt 254. -
Seite 16: Wassermassage
Auf dem Feld Wassertemperatur wird die aktuelle Wassertemperatur in der Wanne angezeigt. Dieses Feld dient nur der Information. In der Umgebungstemperatur zeigt die aktuelle Temperatur der Umgebungsluft Bäder. Dieses Feld ist nur da ganz informative Funktion. Das Feld Eingestelle Wassertemperatur enthält den Temperaturwert, zu dem das Wasser während der Arbeit der Funktion der Wassererwärmung erwärmt wird. -
Seite 17: Filtration
Das Einschalten des Pulsationsbetriebs schaltet automatisch die Luftmassage ein, wenn sie ausgeschaltet ist. Im Pulsationsbetrieb wird die Intensität der Luftmassage zwischen dem minimalen und maximalen Wert automatisch geändert. Im Pulsationsbetrieb ist die Änderung der eingestellten Intensität der Luftmassage nicht möglich und das Feld die Intensität der Luftmassage (Fehler! Die Quelle kann nicht gefunden werden.) zeigt die aktuelle Intensität im Pulsationsbetrieb an. - Seite 18 Menü- Auswahl Menü- Auswahl Bestätigung der Änderungen Wert- Annullierung der änderung Änderungen Änderung der Kursorlage Abb. 15. Einstellung der Programme der täglichen Filtration. Für jedes der Programme werden folgende Werte eingestellt: der Aktivitätsmarker, Uhrzeit der Einschaltung, Uhrzeit der Ausschaltung und die Temperatur. Wenn der Aktivitätsmarker nicht gemerkt wurde (leeres Quadrat), wird das Programm nie ausgeführt.
- Seite 19 Menü- Auswahl Menü- Auswahl Montag Sonntag Änderung des Wochentages Bestätigung der Änderungen Annullierung der Änderungen Änderung der Kursorlage Wert- änderung Abb. 17. Einstellung der Programme der wöchentlichen Filtration. Einstellung der Programme der wöchentlichen Filtration: nach dem Drücken der Taste erscheint Menü auf dem Display. Mit den Tasten wird der Punkt Filtration gewählt.
- Seite 20 (Rückkehr zum Fenster im Arbeitsmodus) oder (Rückkehr zum Menü). Um das Menü zu verlassen und zum Fenster im Arbeitsmodus zurückzukehren drücken Sie die Taste oder Im Gegensatz zu den täglichen Programmen bewirkt die gleiche Ein- und Ausschaltuhrzeit keine Ausführung des wöchentlichen Programms (sogar wenn es aktiv ist). Wenn die Ausführungszeit der Programme sich deckt, werden die Programme gemäß...
- Seite 21 Abb. 19. Einstellung des Arbeitzyklus des Ozonisators. Nach dem Drücken der Taste erscheint Menü auf dem Display. Mit den Tasten wählt man den Punkt Ozonisator. Nach dem Drücken der Taste, oder erscheint auf dem Display das Fenster Ozonisator. Das Arbeitzyklus des Ozonisators ist von 2 Parametern abhängig: Ozonisierungszeit und Ozonisierungsperiode.
-
Seite 22: Wassererwärmung
2.5.3.2. Wassererwärmung. Zur Bedienung der Wassererwärmung dient die Taste auf dem Bedienfeld. An der Taste befindet sich eine LED-Diode, die Aktivität der Funktionen der Wassererwärmung meldet. Das Drücken der Taste schaltet die Funktion der Wassererwärmung ein/aus. Während der Arbeit der Funktion wird das Wasser zur eingestellten Wassertemperatur erwärmt (Abb. - Seite 23 die Taste . Das Drücken der Taste annulliert die eingeführten Einstellungen, dann erfolgt die Rückkehr zum Fenster im Arbeitsmodus. Die Funktion Abtauen wird eingeschaltet, wenn die Wassertemperatur die minimale Temperatur unterschreitet und bleibt aktiv, bis die Wassertemperatur die maximale Temperatur nicht überschreitet. Die Funktion wird nicht eingeschaltet (oder sie wird annulliert) wenn in der gleichen Zeit die Funktionen der Wasser- oder Luftmassage, Wassererwärmung oder der SPA-Vorbereitung eingeschaltet sind.
-
Seite 24: Systemstörungen
3. Systemstörungen. Wenn die Verbindung des Bedienfeldes mit dem Mainboard gestört ist, erscheint auf dem Display das Fehlerfenster. In diesem Zustand ist die Systembenutzung nicht möglich. Man soll die Anlage vor der elektrischen Versorgung trennen und Kundendienst benachrichtigen. Abb. 25. Fehlerfenster Wenn der Temperatursensor falsch arbeitet erscheint auf dem Display im Wasserfunktionenteil eine entsprechende Meldung.
