Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses S/PDIF-Audio-Konverters, mit
dem Sie digitale Audio-Signale (Toslink / Koax) in analoge
(Cinch) umwandeln.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Audio-
Konverter optimal einsetzen können.
Lieferumfang
S/PDIF-Audio-Konverter
Netzteil
Bedienungsanleitung
Zusätzlich benötigt:
Cinch-Kabel (z.B. PX-5885)
Toslink- oder Koaxial-Kabel (z.B. ZX-2535, PX-8951)
Technische Daten
Stromversorgung
5 V DC / 1 A
Eingang
100-240 V AC, 50/60 Hz
Netzteil
Ausgang
5 V DC / 1 A
1 x Toslink-Eingang
1 x Koaxial-Eingang
Anschlüsse
1 x 5-V-Buchse
2 x Cinch-Ausgang
Eingangs-Signal
Koaxial / Toslink
Ausgangs-Signal
L/R-Audio (Cinch)
Unterstützte Frequenzen
32 / 44,1 / 48 / 96 KHz
Umgebungstemperatur
0°-70°C
Umgebungsluftfeuchtigkeit
10-85 % RH
Lagertemperatur
-10° bis 80°C
Lagerluftfeuchtigkeit
5-90 % RH
Maße
6,2 x 4,1 x 2,6 cm
Gewicht
70 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
S/PDIF-Audio Konverter
digital (Toslink und Koaxial) zu analog

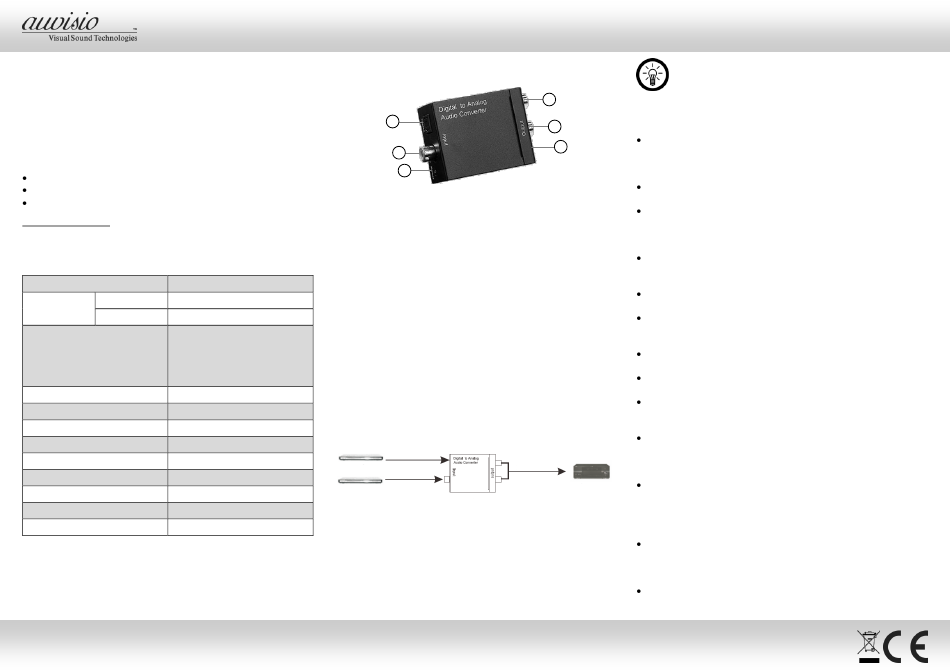

Produktdetails
3
2
1
1
Betriebs-LED
4
L-Cinch-Ausgang
2
Koaxial-Eingang
5
R-Cinch-Ausgang
3
Toslink-Eingang
6
5-V-Buchse
Verwendung
1. Legen Sie Ihren Audio-Konverter auf einen ebenen, festen,
hitzeunempfindlichen Untergrund.
2. Schalten Sie alle Geräte aus, die Sie mit Ihrem Audio-
Konverter verbinden möchten.
3. Verbinden Sie die ausgeschaltete Eingangsquelle über ein
Toslink- oder Koaxial-Kabel (nicht im Lieferumfang
enthalten) mit dem entsprechenden Anschluss Ihres
Audio-Konverters.
4. Schließen Sie einen A/V-Receiver oder Verstärker über ein
Cinch-Kabel (nicht im Lieferumfang enthalten) an die
entsprechenden Anschlüsse Ihres Audio-Konverters an.
Farbe von Stecker und Buchse muss übereinstimmen
(weiß zu weiß, rot zu rot).
Toslink-Kabel
Koaxial-Kabel
5. Schließen Sie das Netzteil an die 5-V-Buchse Ihres
Audio-Konverters und eine geeignete Steckdose an. Die
Betriebs-LED leuchtet.
6. Schalten Sie nun alle verbundenen Geräte ein.
Bedienungsanleitung – Seite 1
HINWEIS:
Achten Sie beim Anschluss eines Toslink-Kabels
darauf, vorher die kleinen Schutzkappen an den Enden
4
des Kabels abzuziehen.
Sicherheitshinweise
5
Diese Bedienungsanleitung dient dazu, Sie mit der
6
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
Achten Sie darauf, dass das Produkt an einer Steckdose
betrieben wird die leicht zugänglich ist, damit Sie das Gerät
im Notfall schnell vom Netz trennen können.
Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
Fassen Sie die Stecker nie mit nassen Händen an. Betreiben
Sie das Gerät nicht im Freien oder in Räumen mit hoher
Luftfeuchtigkeit.
Wenn Sie Stecker aus Steckdose oder Anschluss-Buchse
herausziehen wollen, ziehen Sie immer direkt am Stecker.
Ziehen Sie niemals am Kabel, es könnte beschädigt werden.
Cinch-Kabel
Transportieren Sie das Gerät zudem niemals am Kabel.
(R/L)
Überprüfen Sie das Gerät vor jeder Inbetriebnahme auf
Beschädigungen. Wenn das Gerät, das Kabel oder der
Stecker sichtbare Schäden aufweisen, darf das Gerät nicht
benutzt werden. Verwenden Sie das Gerät nicht, wenn es
eine Fehlfunktion hatte oder heruntergefallen ist.
Achten Sie darauf, dass die Kabel nicht geknickt,
eingeklemmt, überfahren werden oder mit Hitzequellen oder
scharfen Kanten in Berührung kommen. Sie dürfen
außerdem nicht zur Stolperfalle werden.
Benutzen Sie nach Möglichkeit keine Verlängerungskabel.
Falls dies unumgänglich ist, benutzen Sie nur GS-geprüfte,
© REV2 – 13.07.2017 – BS//SE
PX-3678-675
