2. Inbetriebnahme / Installation

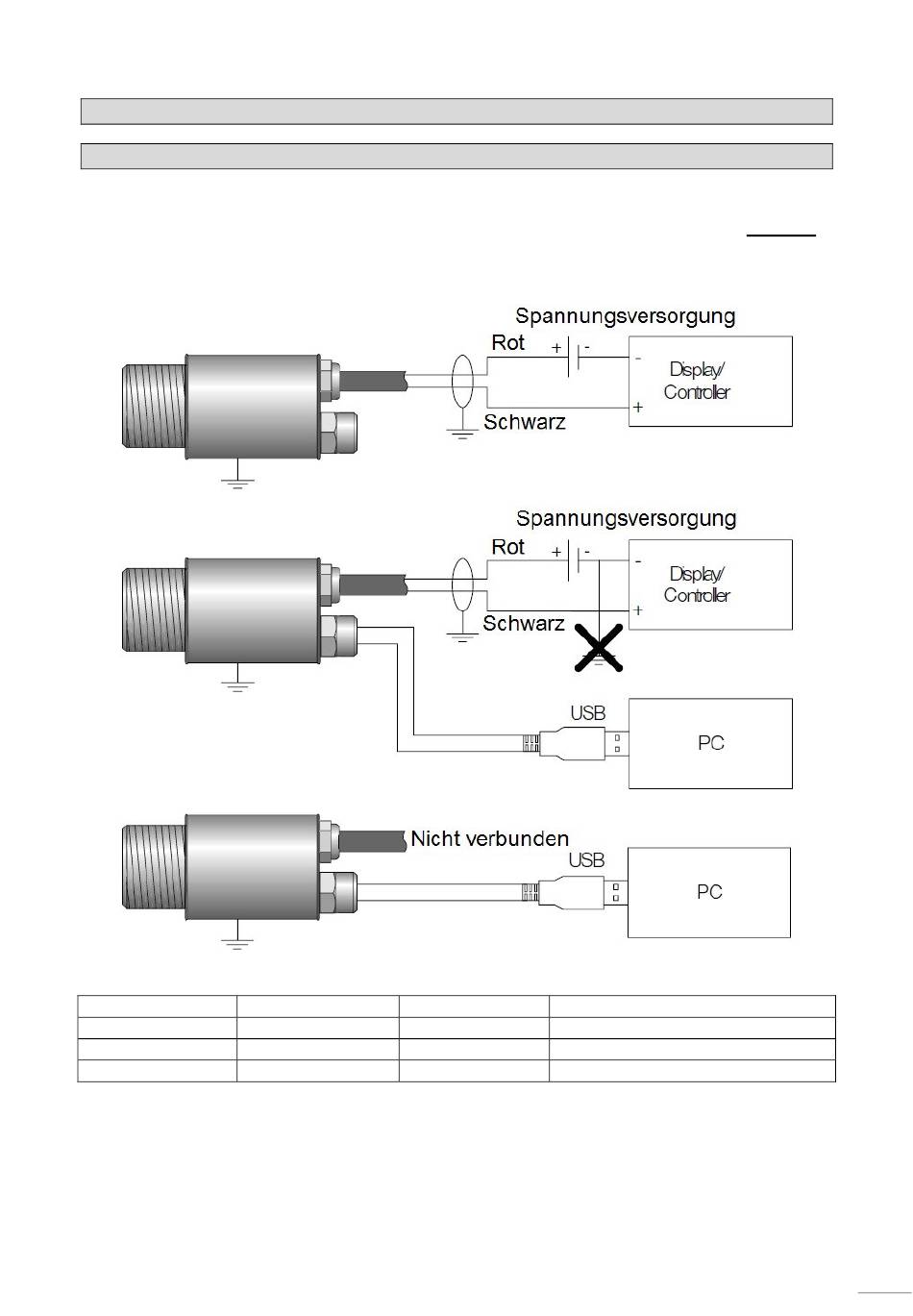

2.1 Elektrische Installation / Schaltbild / Anschlüsse
Der Sensor IR702 kann auf drei unterschiedliche Arten angeschlossen werden.
ACHTUNG: Installieren Sie bitte die benötigte Treibersoftware auf dem PC BEVOR
Sie den Sensor per USB-Kabel mit dem PC verbinden,
Die erforderlichen Treiber finden Sie unter https://www.novasens.de/de/downloads-2/
Verkabelung
Ausgang
Kabelnummer
4-20mA
1
2
3
Bei Bedarf kann der Sensor mit längerem 4-20mA Kabel geliefert werden.
Versorgungsspannung
Achten Sie darauf, dass Sie 24VDC (22mA) verwenden.
Achtung: Berühren Sie mit dem Messgerät / Sensor keine unter elektrischer Spannung
stehenden Teile!
Kabelfarbe
Funktion
Rot
Spannungsversorgung +
Schwarz
Spannungsversorgung -
Blank
Schirmung/Erdung
3
