Benutzerhandbuch
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551 136

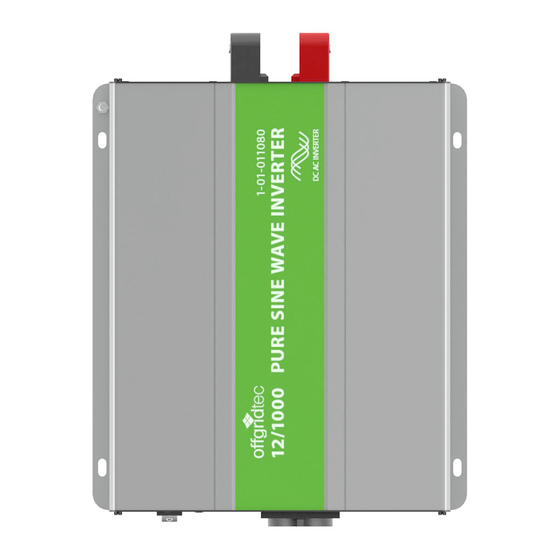

Offgridtec PSI-Spannungswandler
Kontaktinformation
Tel: +49 8721 91994-00
Email: info@offgridtec.com
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
12/1000
12/500
12/1500
24/2000
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE2871 1 1500
Gerichtsstand: Mühldorf am Inn
Werbung
Inhaltszusammenfassung für Offgridtec 12/500
- Seite 1 Offgridtec PSI-Spannungswandler 12/1000 12/500 Benutzerhandbuch 12/1500 24/2000 Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com...
- Seite 2 Offgridtec PSI-Spannungswandler Wichtige Sicherheitshinweise Als AC Stromversorungsanlage / Wechselstromversorgungsanlage, entspricht die Ausgangsspannung des Wechselrichters der des Haushaltssteckers. Beachten Sie die AC-Ausgangsanschlüsse, da Sie sonst einen Stromschlag bekommen und Lebensgefahr besteht! Achtung: • Schließen Sie den DC-Eingang gemäß den Anforderungen an. Der Wechselrichter hat einen relativ großen Eingangsbereich, aber ein zu hoher oder zu niedriger Eingang kann Probleme verursachen...
- Seite 3 Offgridtec PSI-Spannungswandler Wichtige Sicherheitshinweise • Zwischen Batterie und Wechselrichter sollte eine Sicherung oder ein Schutzschalter eingesetzt wer- den. Der Wert der Sicherung oder des Schutzschalters sollte das Doppelte des Eingangsnennstroms des Wechselrichters betragen. • Schließen Sie das Ladegerät oder ähnliche Geräte nicht an den Eingangsanschluss des Wechsel- richters an.
- Seite 4 Offgridtec PSI-Spannungswandler Eigenschaften • Sicheres Design mit galvanischer Trennung von Ein- und Ausgang • Einführung fortschrittlicher SPWM-Technologie, reine Sinuswellenausgabe • Optionale Ausgangsspannung 220 / 230VAC, Auswahl über DIP-Schalter • LED-Anzeigen für Fehler- und Arbeitsstatus • Geringerer Leerlaufverbrauch Max. Wirkungsgrad bis zu 95% (24/2000) ①...
- Seite 5 Offgridtec PSI-Spannungswandler Verdrahtung Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com IBAN: DE69743514300010188985 Ust-IdNr: DE2871 1 1500 WEEE-Reg.-Nr.
- Seite 6 Offgridtec PSI-Spannungswandler Bedienschritte Schritt 1: Den Netzschalter des Wechselrichters auf OFF stellen Schritt 2: Trennen Sie den Eingangsschalter oder die Sicherung zwischen Wechselrichter und Batterie und verbinden Sie die Batterieklemmen („+“ mit roter Linie und „-“ mit schwarzer Linie). Verbin den Sie die Pole nicht gegensätzlich.
- Seite 7 Offgridtec PSI-Spannungswandler Funktionen DC Stromeingang positiv RS485 Kommunikationsanschluss (4) DC Eingangsspannungsbereich (1) USB Ausgang (5VDC/1A) DC Eingangsanschluss negative AC Ausgangsschalter Lüfter (2) 10 Modusschalter (5) Erdungsanschluss 11 Störungsanzeige (rot) (6) Steckdose (3) 12 Arbeitsanzeige (grün) (6) Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn...
- Seite 8 Offgridtec PSI-Spannungswandler Funktionen Eingangsnennspannung Die Eingangsnennspannung des 12V Systems beträgt 10.8 - 16V Die Eingangsnennspannung des 24V System beträgt 21.6 - 32V Lüfter Ist die Kühlkörpertemperatur oder Innentemperatur höher als 50° schaltet der Lüfter automatisch ein. Liegt die Kühlkörpertemperatur oder Innentemperatur unter 40° schaltet sich der Lüfter automatisch aus.
- Seite 9 Offgridtec PSI-Spannungswandler Funktionen RS485 Kommunikationsanschluss (IP1000 und höhere Modelle optional) Die Pin-Def inition der RJ45 Schnittstelle ist unten dargestellt: Pins Definition 5VDC RS485-B RS485-A Modusschalter • Wenn sich der Schalter Nr. 1 auf der EIN-Seite befindet, beträgt die Ausgangsfrequenz 60 Hz, andernfalls 50 Hz.
- Seite 10 Offgridtec PSI-Spannungswandler Schutz Schutz und Wartung Zustand Phänomen Parameter 12V Modelle 24V Modelle Überspanungs- Eingangs- Ausgang ist AUS Ui >16V Ui >32V schutz und Wartung spannung Grüne Anzeige blinkt schnell Summer ertönt Ui ≤14.5V Ui ≤29V Grüne Anzeige leuchtet durchgehend...
- Seite 11 Offgridtec PSI-Spannungswandler Fehlerbehebung Fehler Mögliche Gründe Fehlerbehebung Grüne Anzeige blinkt langsam Gleichstromeingang Messen Sie die DC-Eingangsspannung, wenn Summer ertönt unter Spannung die Spannung unter 10,8 / 21,6 / 43,2 V liegt. Passen Sie die Eingangsspannung an, um sie normal wiederherzustellen.
-
Seite 12: Haftungsausschluss
Offgridtec PSI-Spannungswandler Instandhaltung Die folgenden Inspektions- und Wartungsarbeiten werden mindestens zweimal pro Jahr empfohlen, um eine optimale Leistung zu erzielen. • Stellen Sie sicher, dass der Luftstrom um den Wechselrichter nicht blockiert wird. Reinigen Sie den Kühler von Schmutz und Bruchstücken. - Seite 13 Offgridtec PSI-Spannungswandler Technische Spezifikation Artikel 12/500 12/1000 Eingangsnennspannung 12VDC 12VDC Eingangsspannungsbereich 10.8 - 16VDC 10.8 - 16VDC Eingangsstoßspannung < 32VDC < 20VDC Ausgangsspannung 220VAC(±5%)230VAC(±5-7%) 220VAC/230VAC(±5%) Ausgangsfrequenz 50/60±0.1Hz 50/60±0.1Hz Ausgegebene Dauerleistung 400W 800W Ausgangsleistung 15 min. 1000W 500W Überspannungsschutz 1600W 1000W Leistungsfaktor 0.2-1(VA niedriger als die Dauerleistung)
- Seite 14 Offgridtec PSI-Spannungswandler Technische Spezifikation Artikel 12/1500 24/2000 Eingangsnennspannung 12VDC 24VDC Eingangsspannungsbereich 10.8 - 16VDC 21.6 - 32VDC Eingangsstoßspannung < 20VDC < 40VDC Ausgangsspannung 220VAC(±5%) 220VAC(±5%) 230VAC(-7% - +5%) 230VAC(-10% - +5%) Ausgangsfrequenz 50/60±0.1Hz Ausgegebene Dauerleistung 1200W 1600W Ausgangsleistung 15 min.
- Seite 15 Offgridtec PSI-Spannungswandler Umgebungsparameter Arbeitstemperatur -20℃ - +45℃ Lagertemperatur -35℃ - +70℃ Feuchtigkeit < 95% (N.C.) Umrandung IP20 Höhe < 5000 m (Leistungsreduzierung gemäß IEC62040 in einer Höhe von mehr als 1000 m) Andere Spannungsfestigkeit Zwischen DC-Eingang und Metallgehäuse: Prüfspannung AC500V, 1 Minute Zwischen AC-Ausgang und Metallgehäuse:...
- Seite 16 Offgridtec PSI-Inverter 12/1000 12/500 User Manual 12/1500 24/2000...
- Seite 17 Offgridtec PSI-Inverter Important Safety Instructions As an AC power supply equipment, the inverter’s output voltage is with the same level as that of household power plug. Mind the AC output terminals, or you may get an electric shock and result in...
- Seite 18 Offgridtec PSI-Inverter Important Safety Instructions • A fuse or breaker should be used between battery and inverter, the value of fuse or breaker should be twice of the inverter rated input current. • Do not connect the battery charger or similar devices to the input terminal of the inverter.
- Seite 19 Offgridtec PSI-Spannungswandler Features • Safe design with input and output electrical isolation • Adoption of advanced SPWM technology, pure sine wave output • Optional output voltage 220/230VAC (or 110/120VAC), choosing by DIP switch • LED indicators for fault status and working status •...
- Seite 20 Offgridtec PSI-Inverter Wiring General informations Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com IBAN: DE69743514300010188985 Ust-IdNr: DE2871 1 1500 WEEE-Reg.-Nr.
- Seite 21 Offgridtec PSI-Inverter Operation Steps Step 1: Turn the power switch of the inverter to OFF Step 2: Disconnect the input breaker or the fuse between inverter and battery, connect the battery terminals (‘+’ with red line and ‘-’ with black line). Do not connect the poles by contraries.
- Seite 22 Offgridtec PSI-Inverter Functions 1 DC Input Terminal Positive RS485 communication port (4) 2 DC input voltage range (1) USB output port (5VDC/1A) 3 DC Input Terminal Negative AC output switch 4 Ventilation Fan (2) 10 Mode switch (5) 5 Grounding Terminal...
- Seite 23 Offgridtec PSI-Inverter Functions Input rated voltage 12V system input voltage range is 10.8～16V 24V system input voltage range is 21.6～32V Fan Ventilation When the heat sink temperature is higher than 50℃ or internal temperature is higher than 50℃, the fan will turn on automatically.
- Seite 24 Offgridtec PSI-Inverter Functions RS485 communication port (IP1000 and above models optional) The RJ45 interface pin definition is shown below: Pins Define 5VDC RS485-B RS485-A ModeSwitch • When the switch No.1 is on the ON side, output frequency is 60Hz, otherwise is 50Hz •...
- Seite 25 Offgridtec PSI-Inverter Protection Protection Condition Phenomenon and recover Parameter Over voltage Ui >16V Ui >32V Output is OFF protection Green indicator fast flashing Input Voltage and recover Buzzer sounds Ui ≤14.5V Ui ≤29V Green indicator on solid The output is on Low voltage Ui <10.8V...
- Seite 26 Offgridtec PSI-Inverter Troubleshooting Faults Possible reasons Troubleshooting Green indicator slowly flashing DC input under Measure the DC input voltage, if the voltage is Buzzer sounds voltage lower than 10.8/21.6/43.2V. Adjust the input voltage to restore normally. Green indicator fast flashing...
- Seite 27 Offgridtec PSI-Inverter Maintenance The following inspections and maintenance tasks are recommended at least two times per year for best performance. • Make sure no block on air-flow around the inverter. Clear up any dirt and fragments on radiator. • Check all the naked wires to make sure insulation is not damaged for serious solarization. Frictional wear, dryness, insects or rats etc.
- Seite 28 Offgridtec PSI-Spannungswandler Technical Specification Item 12/500 12/1000 Rated Input Voltage 12VDC 12VDC Input Voltage Range 10.8 - 16VDC 10.8 - 16VDC Input Surge Voltage < 32VDC < 20VDC Output Voltage 220VAC(±5%)230VAC(±5-7%) 220VAC/230VAC(±5%) Output Frequency 50/60±0.1Hz 50/60±0.1Hz Output Continous Power 400W 800W Output Power 15 min.
- Seite 29 Offgridtec PSI-Spannungswandler Technical Specification Item 12/1500 24/2000 Rated Input Voltage 12VDC 24VDC Input Voltage Range 10.8 - 16VDC 21.6 - 32VDC Input Surge Voltage < 20VDC < 40VDC Output Voltage 220VAC(±5%) 220VAC(±5%) 230VAC(-7% - +5%) 230VAC(-10% - +5%) Output Frequency 50/60±0.1Hz...
- Seite 30 Offgridtec PSI-Inverter Environmental Parameters Working Temperature -20℃ - +45℃ Storage Temperature -35℃ - +70℃ Humidity < 95% (N.C.) Enclosure IP20 Altitude < 5000 m (Derating to operate according to IEC62040 at a height exceeding 1000 m) Others Dielectric Strength Between DC input terminals and metal case:...
