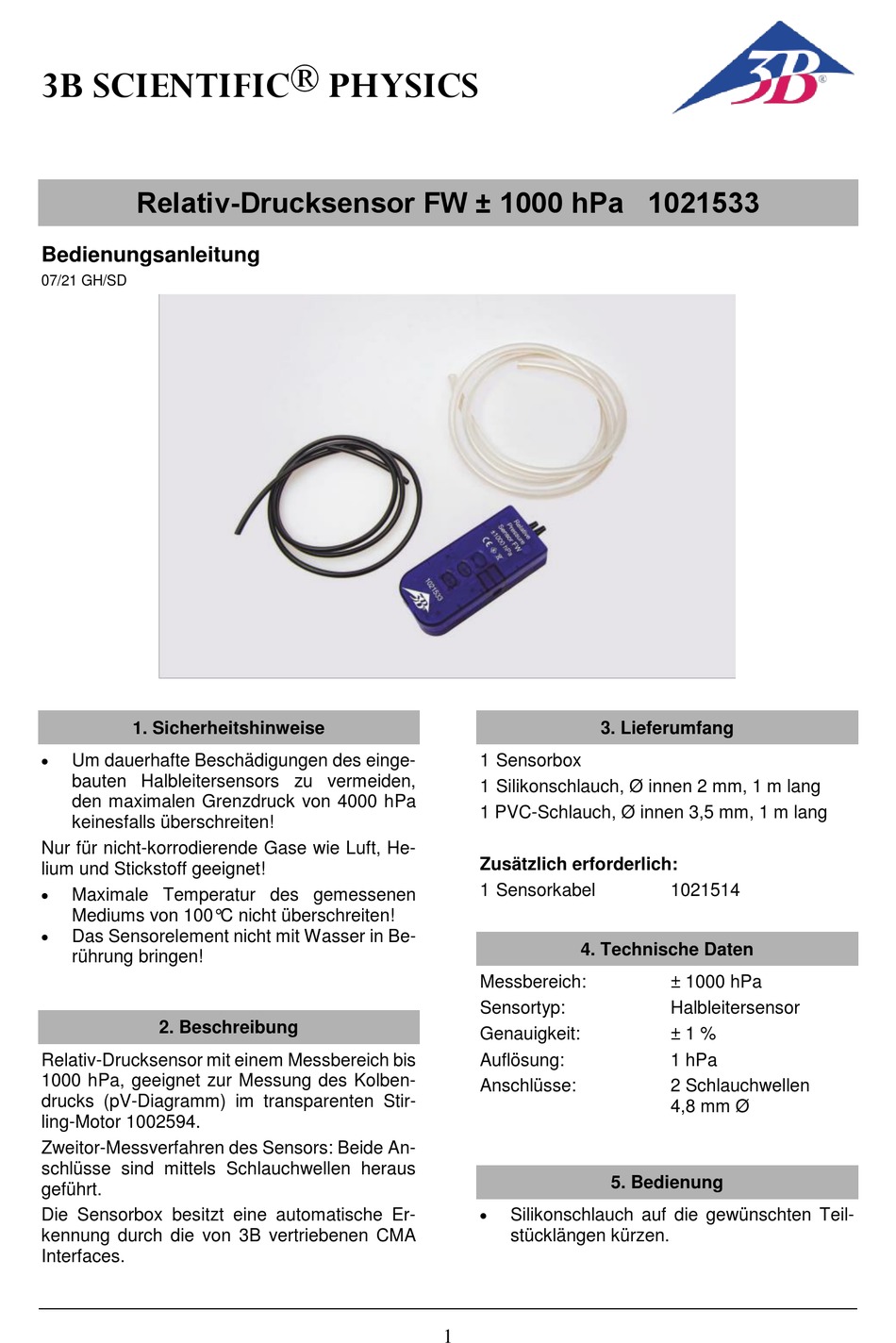

3B SCIENTIFIC ® PHYSICS
Relativ-Drucksensor FW ± 1000 hPa 1021533
Bedienungsanleitung
07/21 GH/SD
1. Sicherheitshinweise
Um dauerhafte Beschädigungen des einge-
bauten Halbleitersensors zu vermeiden,
den maximalen Grenzdruck von 4000 hPa
keinesfalls überschreiten!
Nur für nicht-korrodierende Gase wie Luft, He-
lium und Stickstoff geeignet!
Maximale Temperatur des gemessenen
Mediums von 100°C nicht überschreiten!
Das Sensorelement nicht mit Wasser in Be-
rührung bringen!
2. Beschreibung
Relativ-Drucksensor mit einem Messbereich bis
1000 hPa, geeignet zur Messung des Kolben-
drucks (pV-Diagramm) im transparenten Stir-
ling-Motor 1002594.
Zweitor-Messverfahren des Sensors: Beide An-
schlüsse sind mittels Schlauchwellen heraus
geführt.
Die Sensorbox besitzt eine automatische Er-
kennung durch die von 3B vertriebenen CMA
Interfaces.
3. Lieferumfang
1 Sensorbox
1 Silikonschlauch, Ø innen 2 mm, 1 m lang
1 PVC-Schlauch, Ø innen 3,5 mm, 1 m lang
Zusätzlich erforderlich:
1 Sensorkabel
4. Technische Daten
Messbereich:
Sensortyp:
Genauigkeit:
Auflösung:
Anschlüsse:
5. Bedienung
Silikonschlauch auf die gewünschten Teil-
stücklängen kürzen.
1
1021514
± 1000 hPa
Halbleitersensor
± 1 %
1 hPa
2 Schlauchwellen
4,8 mm Ø
