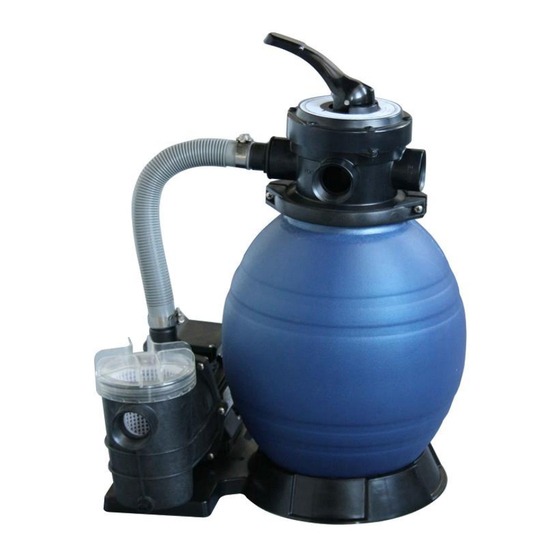

- Seite 1 Version: NTK1 POOL-SANDFILTERANLAGE DPS 7500 ARTIKEL-NR. 17657 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 20.04.2021...
-
Seite 2: Inhaltsverzeichnis
17657 – Pool-Sandfilteranlage DPS 7500 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................4 1-1 Allgemeine Sicherheitshinweise ........................4 1-2 Sicherheitshinweise für die Sandfilteranlage ....................5 1-3 Sicherheitshinweise für die Pumpe ........................ 5 2 BESTIMMUNGSGEMÄßE VERWENDUNG ..................6 3 FUNKTIONSPRINZIP .......................... 6 4 PIKTOGRAMMERLÄUTERUNG ......................7 5 MONTAGE &... - Seite 3 17657 – Pool-Sandfilteranlage DPS 7500 13 EXPLOSIONSZEICHNUNGEN ......................19 13-1 Sandfilteranlage ............................19 13-2 Pumpe ................................20 14 CE-KONFORMITÄTSERKLÄRUNG ....................21 SEITE 3 VON 21...
-
Seite 4: Sicherheitshinweise
17657 – Pool-Sandfilteranlage DPS 7500 SICHERHEITSHINWEISE ALLGEMEINE SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 5: Sicherheitshinweise Für Die Sandfilteranlage
17657 – Pool-Sandfilteranlage DPS 7500 Arbeiten Sie niemals, wenn Sie müde sind oder unter dem Einfluss von Drogen, Medikamenten oder Alkohol stehen. Verwahren Sie Verpackungsteile (Folien, Plastikbeutel, Styropor, etc.) nur an Orten auf, die Kindern insbesondere Säuglingen nicht zugänglich sind, da Verpackungsteile oft nicht erkennbare Gefahren bergen (z. -
Seite 6: Bestimmungsgemäße Verwendung
17657 – Pool-Sandfilteranlage DPS 7500 Die Installation sollte in Übereinstimmung mit den Sicherheitsanweisungen für Schwimmbäder, insbesondere der Norm HD 384.7.702, und den spezifischen Anweisungen für jede Einrichtung durchgeführt werden. Die verbindlichen Regeln zur Unfallverhütung sollten sorgfältig befolgt werden. -
Seite 7: Piktogrammerläuterung
17657 – Pool-Sandfilteranlage DPS 7500 PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Allgemeine Warnung vor einer Gefahrenstelle! Warnung vor heißen Oberflächen! Warnung vor elektrischer Spannung! Warnung vor automatischem Anlauf Erforderliche Netzspannung bzw. Frequenz... -
Seite 8: Montage & Aufbau (Filteranlage)
17657 – Pool-Sandfilteranlage DPS 7500 MONTAGE & AUFBAU (FILTERANLAGE) VORBEREITUNG VOR DER INSTALLATION Positionieren Sie den Filter so nahe wie möglich am Pool. Der Filter sollte auf einer ebenen Betonplatte, einem sehr festen Boden oder einem gleichwertigen Untergrund aufgestellt werden. Achten Sie darauf, dass der Boden nicht absinkt, um eine Belastung durch die angeschlossenen Rohrleitungen zu vermeiden. - Seite 9 17657 – Pool-Sandfilteranlage DPS 7500 Installieren Sie den Ablassstopfen am Sandbehälter wie unten abgebildet: Drücken und drehen Sie den Sandbehälter, um ihn mit Korrekturrichtung auf den Sandfilterträger zu montieren (Ablassschraube ist außen, wie im Bild unten zu sehen).
- Seite 10 17657 – Pool-Sandfilteranlage DPS 7500 Nehmen Sie die Zentrierhilfe weg, und stellen Sie dann bitte sicher, dass der Hals des Tanks sehr sauber ist. Setzen Sie den O-Ring auf das Ventil und befestigen Sie das Ventil mit einer Klemme mit dem Tank (die Richtung des „PUMP“-Anschlusses am Ventil muss...
-
Seite 11: Montage Des Manometers
17657 – Pool-Sandfilteranlage DPS 7500 MONTAGE DES MANOMETERS Gewinde des Manometers mit beiliegendem Teflonband umwickeln Kleinen Stopfen im Gewindehals des Mischventils herausdrehen Vorbereitetes Manometer eindrehen. VORSICHT: Nur von Hand drehen und anziehen - kein Werkzeug verwenden! WEITERE HINWEISE FÜR DIE INSTALLATION... -
Seite 12: Montage & Aufbau (Pumpe)
17657 – Pool-Sandfilteranlage DPS 7500 MONTAGE & AUFBAU (PUMPE) ALLGEMEIN Einige einfache Vorsichtsmaßnahmen bei der Installation gewährleisten einen langen störungsfreien Betrieb: 1. Die Saugleitung der Pumpe sollte nicht kleiner als 1 1/2“ (38 mm) sein. 2. Die Saugleitung soll so wenige Bögen oder Krümmer wie möglich haben. In der Saugleitung darf sich kein Lufteinschluss befinden. -
Seite 13: Bedienung (Filteranlage)
17657 – Pool-Sandfilteranlage DPS 7500 Gleitringdichtungen können bei Trockenlauf schnell beschädigt werden und müssen unter Umständen ersetzt werden. Vergewissern Sie sich vor der Inbetriebnahme, dass sich immer ausreichend Wasser im Filtertank befindet. Wenn die Pumpe nicht ansaugen kann, lesen Sie bitte die Anleitung zur Fehlerbehebung. -
Seite 14: Filterkontrolle / Ventilfunktion
17657 – Pool-Sandfilteranlage DPS 7500 FILTERKONTROLLE / VENTILFUNKTION WICHTIG: SCHALTEN SIE DIE PUMPE IMMER AB, WENN SIE DIE VENTILSTELLUNG ÄNDERN. FILTRATION Stellen Sie das Ventil für normale Filterung auf FILTRATION. Auch für normales Ansaugen verwenden. BACKWASH Für die Filterreinigung. Wenn der Filterdruckmanometer 0,55-0,69 BAR (8-10 PSI) über den Anfahrdruck (Reinigungsdruck) ansteigt:... -
Seite 15: Steuerung Der Ausgangsleistung
17657 – Pool-Sandfilteranlage DPS 7500 STEUERUNG DER AUSGANGSLEISTUNG Halten Sie den Absperrschieber in der Saugleitung während des Betriebs vollständig geöffnet. Sollte es notwendig sein, die Leistung zu steuern, verwenden Sie ein Ventil in der Rücklaufleitung. Vorsicht: Die Ringverriegelung des Schmutzfängers darf während des Betriebs nicht nachgespannt werden. -
Seite 16: Fehlerbehebung
17657 – Pool-Sandfilteranlage DPS 7500 Startvorrichtungen verriegeln. Stellen Sie sicher, dass in den Schaltkreisen, einschließlich der Hilfsvorrichtungen und Hilfsstromkreise, keine Spannung anliegt. Warten Sie, bis der Motor vollständig zum Stillstand gekommen ist. Die obige Liste sollte als hinweisend und nicht bindend im Sinne der Sicherheit betrachtet werden;... - Seite 17 17657 – Pool-Sandfilteranlage DPS 7500 Filter verdreckt Rückspülen oder Reinigen des Filters. Schmutziger Skimmer Skimmer und Pumpensieb reinigen und Pumpensieb Stellen Sie sicher, dass der Wasserstand durch die Ansaugstellen korrekt ist. Stellen Sie sicher, dass Körbe und Siebe frei von...
-
Seite 18: Entsorgung
17657 – Pool-Sandfilteranlage DPS 7500 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät gegebenenfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 19: Explosionszeichnungen
17657 – Pool-Sandfilteranlage DPS 7500 EXPLOSIONSZEICHNUNGEN 13-1 SANDFILTERANLAGE ORIGINAL- BEZEICHNUNG TEILE-NR 647303071001 4-Wege-Ventil 647303073 Flanschschelle 65431041080 O-Ring 647303013931 Tank 647303074 Filtereinheit 647304073 Abflussstöpsel 647303012 Pumpenhalter 647201273000 Schraube M6x25 und Mutter M6 65431021080 O-Ring 647303014 Schlauchadapter 65021004000 Schlauchschelle 65749014011 1¼“ Schlauch (32mmx45cm) 72513 Pumpe 250W (kpl.) -
Seite 20: Pumpe
17657 – Pool-Sandfilteranlage DPS 7500 13-2 PUMPE ORIGINAL- BEZEICHNUNG TEILE-NR 647251503000 Abdeckung 65431071080 O-Ring 647251507001 Korb 647251501080 Gehäuse 65431070080 O-ring 647251504080 Diffusor 647251271000 Laufrad (Impeller) 65431037080 O-Ring 65028013000 Dichtung 647251502080 Pumpenabdeckung 65224004000 Schraube M6x25 65023010000 Motor 250W 65224025000 Schraube M5x14... -
Seite 21: Ce-Konformitätserklärung
17657 – Pool-Sandfilteranlage DPS 7500 CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
