Vergleichsmessung mit Bypass
Aus hygienischen Gründen ist es nicht immer
möglich, die Meßzelle aus dem Prozeß zu
nehmen. In diesen Fällen bietet sich eine
Vergleichsmessung im Bypass an(Separate
Leitung zur Probenentnahme). Bei dieser An-
ordnung ist darauf zu achten, daß die Wasser-
zusammensetzung und die Temperatur an
der Prozeß- und Vergleichsmeßstelle gleich
sind.
Prozeßmeßgerät
CAL1
CAL2
steril
4.3.3
Blasenfalle
Damit keine verfälschten Leitfähigkeits-
messungen entstehen, muß die Flüssigkeit
blasenfrei sein. Ausgasung kann insbesonde-
re dort auftreten, wo die Flüssigkeit entspannt
wird, also auch in der beschriebenen Bypass-
Anordnung. Dieser Tatsache trägt die
Kalibrierarmatur im ConCal Set in
besonderem Maße Rechnung:
Bei der Bypasseinstellung der Kalibrier-
armatur wird der zweite Einbauplatz als
Hydrozyclon genutzt. Der Zulauf erfolgt hier
tangential, so daß eine wirbelnde Strömung
entsteht und dadurch Blasen durch die Entlüf-
tungsöffnung nach oben entweichen können.
Das Meßwasser wird durch eine seitliche
Bohrung am Boden des Zyclons zur
eigentlichen Meßkammer geleitet. Außerdem
wird das Wasser erst nach der Zelle
entspannt und der Durchfluß geregelt.
Endress+Hauser
Hierzu sind folgende Grundvoraussetzungen
nötig:
• kurze Schlauchverbindung
• Anpassung der Durchflußarmatur an
Prozeßtemperatur abwarten
• korrekten Durchfluß einstellen
Achtung:
Die Temperatur der Flüssigkeit muß
an der Meßstelle identisch mit der im
Prozeß sein!
Entnahmeventil
Abstand möglichst
klein halten
Anmerkung: Blasen können in den Leitungen
vorhanden sein, weil der Anschluß nicht unter
Luftabschluß erfolgte. Die Entlüftung bei paral-
leler Vergleichsmessung kann auf zwei ver-
schiedene Arten erfolgen:
Zum einen können die Luftblasen bei großer
Durchflußrate mitgerissen werden, es muß
dann hierbei keine separate Entlüftung
stattfinden. Bei dieser Methode sollte minde-
stens eine Stunde gespült werden, um alle
Blasen aus den Leitungen heraus zu bekom-
men (diese Zeit kann jedoch auch erheblich
länger dauern, je nach Schlauchart).
Andernfalls durch leichtes Aufschrauben der
Referenzmeßzelle die Luftblasen entweichen
lassen. Wieder zuschrauben, sobald dann
Flüssigkeit austritt .
Referenzmeßgerät
ConCal
MEAS
CAL
DIAG
PARAM
Auslauf
CLY21-8.CDR
Bild 4.2
Installation
con-d04.chp

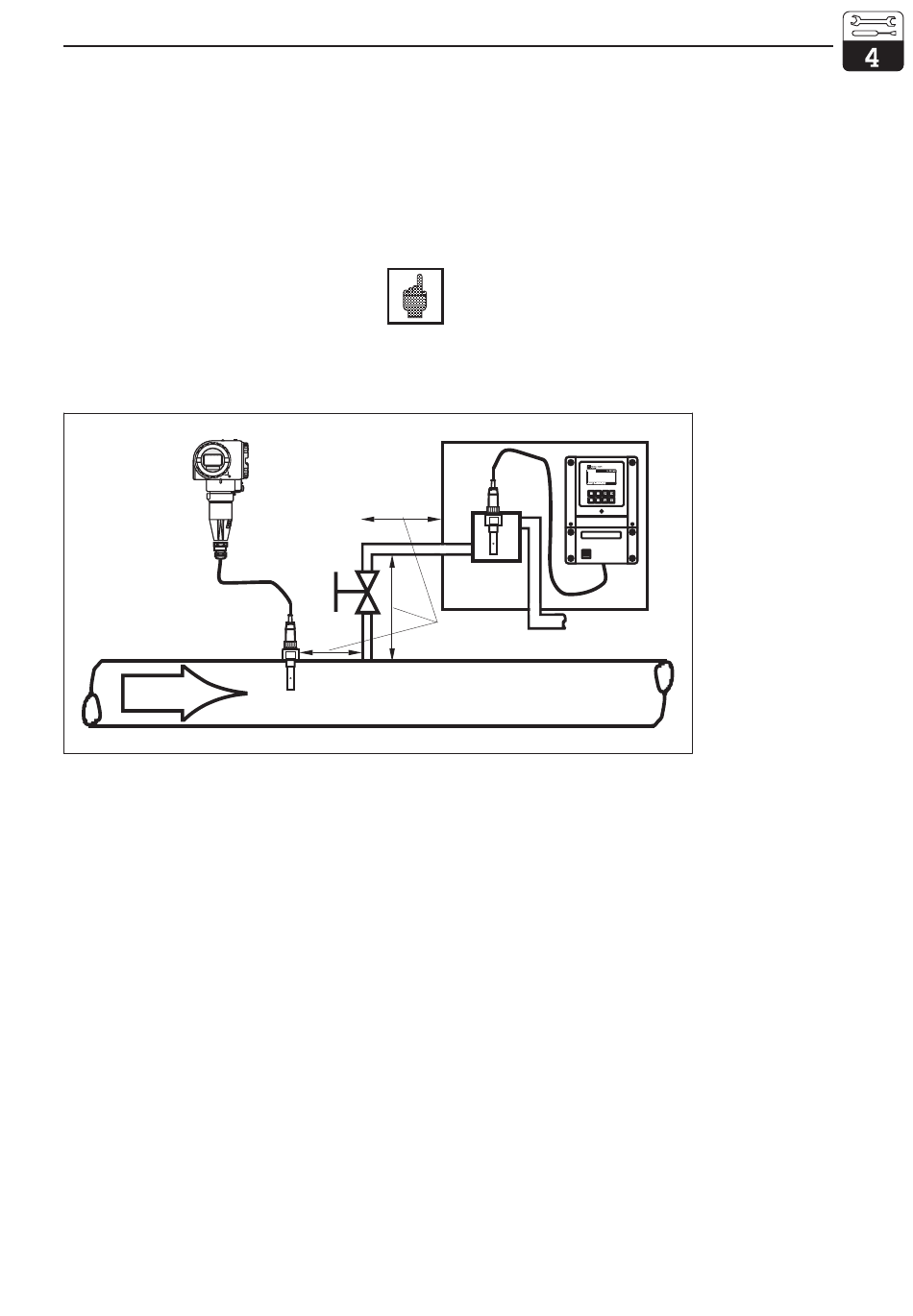

Meßaufbau bei
Vergleichsmessung mit
Bypass
