Inhaltszusammenfassung für FOPPA MultiSafe DSP-HW 2

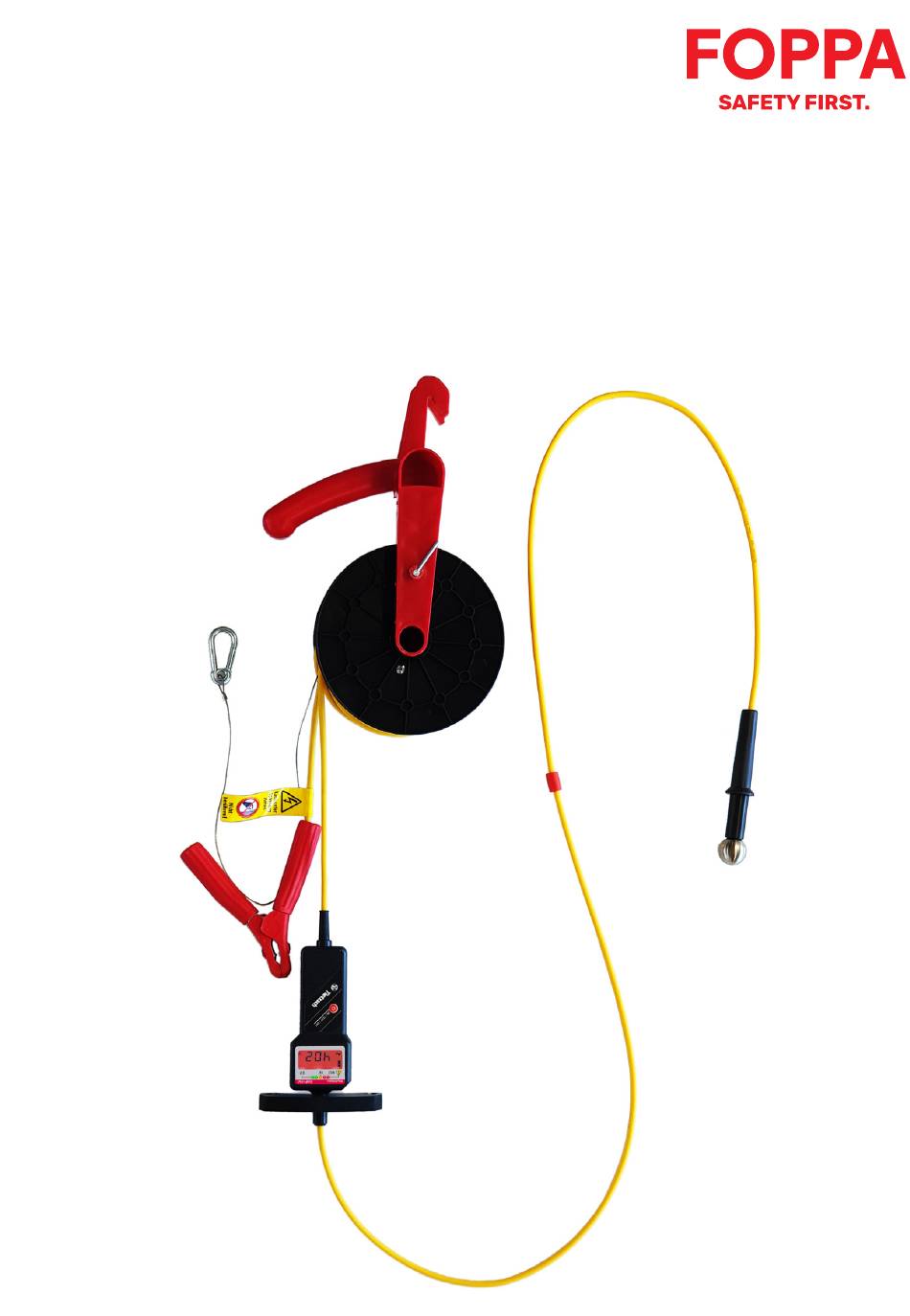

- Seite 1 Bedienungsanleitung MultiSafe DSP-HW 2 Spannungswarner für Wasser in überfluteten Elektroanlagen...
-
Seite 2: Symbole Auf Dem Gerät
rote LEDs für Spannung gelbe LED für Fehler grüne LEDsfür Spannungsfreiheit und Eigentest Batteriezustand Display (LCD) Griffleitung Grenzmarke Arretierung Trommel Klemme Handbereich Leitung Verdrehschutz Sicherungsseil Handhabe Anzeigeteil Handhabe Griff Erdungsleitung Kugelelektrode Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Achtung! Elektrische Spannung! Gerät zum Arbeiten unter Spannung TR on Einschaltdauer... - Seite 3 EVU-Sicherungen nicht abgeschaltet sind oder durch Einspeisung oder Speichervorrichtungen von Solaranlagen. Der MultiSafe DSP-HW 2 ist ein Spannungswarner zur Detektion gefährlicher Spannungen ab 12 V AC/ 30 V DCbis 1000 V AC/ 1500 V DCim Wasser oder ähnlichen leitenden Flüssigkeiten.
- Seite 4 1.3 Prüfen während desEinsetzens/ Entnehmensvon Pumpen Vor und während des Einsetzens / Entnehmens einer Pumpe in den überfluteten Bereich kann dasWasser auf Spannung geprüft werden. Somit kann die Pumpe sicher insWasser eingesetzt oder entnommen werden. 1.4 Prüfen von überfluteten Wartungsschächten Bei überfluteten Wartungsschächten kann die Kugelelektrode insWasser herab gelassen werden und dieses auf Spannung geprüft werden.
- Seite 5 1.5 Aufnehmen von Restwasser Nachdem der Wasserpegel soweit gesunken ist, dass eine eingesetzte Pumpe nicht weiter abpumpen kann, ist der Arbeitsbereich im Restwasser weiterhin auf Spannung zu prüfen. Die Pumpe kann ggf. in einen Revisionsschacht umgesetzt oder die Arbeit mit einem Wassersauger oder Wischer fortgesetzt werden. 1.6 Bestimmungsgemäße Verwendung DasGerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
- Seite 6 2. Sicherheitshinweise Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Anwendung sicherzustellen, ist esunerlässlich, dassSie vor dem Einsatz IhresGerätesdiese Bedienungsanleitung vollständig lesen und diese in allen Punkten befolgen, sonst besteht Lebensgefahr! Bitte beachten Sie folgende Sicherheitsvorkehrungen: � Wasser und in dasWasser ragende Teile (z.B. Geländer) nicht berühren! Diese Teile können unter Spannung stehen! Auch nach festgestellter Spannungsfreiheit Wasser nicht berühren! Durch sich ändernde Pegelstände können jederzeit Gefahren auftreten.
- Seite 7 � Die Spannungsangaben auf dem DSP-HW 2 sind Nennwerte. Der Spannungswarner darf nur in Anlagen bis maximal 1000 V AC/ 1500 V DCverwendet werden. � Der erlaubte Temperaturbereich zur Verwendung ist - 15° Cbis + 55° C. � Die zulässige Einschaltdauer beträgt 2 Minuten bei 1000 V AC/ 1500 V DC. Dies bedeutet, dass bei Spannungssignalisierung (rot) die Kugelelektrode nach 2 Minuten aus dem Wasser gezogen werden muss.
- Seite 8 3. Inbetriebnahme, Erden und Eigentest 3.1 Leitung abwickeln Arretierung an der Trommel lösen und die Leitung ganz oder soweit abrollen, dass die Prüfstelle von der Erdungsstelle aus bequem zu erreichen ist. Hinweis: Zur schnellen Bedienung werden beide Enden der Leitung (Prüfgerät und Klemme) gleichzeitig von der Trommel ab- / aufgewickelt und sind in der Mitte (bei 15 m) fixiert.
- Seite 9 3.3 Erdung sichern Die Klemme gegen Abziehen sichern! Hierzu das Sicherungsseil verwenden. Die Klemme für den Erdanschluss kann während der Prüfung unter Spannung stehen! Die Gefahr eines Stromschlags wird durch die Schutzelemente im Gerät verhindert. 3.4 Eigentest Mit dem Eigentest wird die Funktion desSpannungswarners, die Leitung und die Erdverbindung überprüft. Fällt bei dem Eigentest eine Anzeige auch nur teilweise aus oder erfolgt keine Anzeige, darf der Spannungswarner nicht mehr verwendet werden! Nach EN 50110-1 (VDE0105-1) müssen Spannungsprüfgeräte mindestens unmittelbar vor und nach...
- Seite 10 4. Prüfen Wasser und insWasser ragende Gegenstände (z.B. Treppengeländer) nicht berühren! Diese Teile können unter Spannung stehen! Auch nach festgestellter Spannungsfreiheit Wasser nicht berühren! Durch sich ändernde Pegelstände können jederzeit Gefahren auftreten. 4.1 Anzeige LEDsaus grüne LEDsblinken rote LEDsleuchten Bereitschaft keine Spannung vorhanden Spannung vorhanden! Wasser hat Erdpotential...
- Seite 11 4.3 Geländer prüfen Den Handgriff der Kugelelektrode nur an der Handhabe anfassen. Mit der Kugelelektrode Treppengeländer und andere möglicherweise insWasser ragende leitende Gegenstände antasten und auf Spannung prüfen. Keine Spannung festzustellen Keine Spannung Spannung vorhanden! Geländer nicht berühren! Geländer nicht berühren! Gefahr! Geländer nicht berühren! Geländer ragt möglicher-...
- Seite 12 4.4 Wasser prüfen Den DSP-HW 2 nur an der Handhabe der Anzeige und im Handbereich der Griffleitung anfassen. Den Handgriff mit Kugelelektrode insWasser lassen. Hinweis! Die rote Grenzmarke gibt den maximalen Prüfradius an. Diese nicht im Wasser versenken, um den Prüfradius zu erkennen. Grenzmarke (rot) beachten.
- Seite 13 4.5 Wasser prüfen und Pumpe einsetzen Den DSP-HW 2 nur an der Handhabe der Anzeige und im Handbereich der Griffleitung anfassen. Den Handgriff mit Kugelelektrode insWasser lassen. Die Anzeige außerhalb desWassers so ablegen, dass die LEDs gut sichtbar sind. Hinweis! Die rote Grenzmarke gibt den maximalen Prüfradius an. Diese nicht im Wasser versenken, um den Prüfradius zu erkennen.
- Seite 14 4.6 Aufnehmen von Restwasser Achtung! Nur nachdem der Wasserpegel auf wenige Zentimeter gesunken ist und ein Abpumpen vom Rand ausnicht weiter möglich ist, darf diese Arbeitsweise angewandt werden. Es muss sichergestellt sein, dass kein weiteresWasser mehr nachläuft. Hinweis! Die rote Grenzmarke gibt den maximalen Prüfradius an. Diese möglichst nah beim Anwender insWasser legen.
- Seite 15 5. Batterie 5.1 Batterieanzeige Der aktuelle Zustand der Batterien wird über die dreistufige Batterieanzeige im Display angezeigt. Anzeige des Batteriezustandes Batterie ersetzen – Prüfung noch möglich Symbol blinkend: Keine Prüfungen mehr zulässig! Achtung! Wenn die gelbe LED leuchtet und im Display die Meldung„Lo Bat“ erscheint, sind keine Messungen mehr möglich, die Batterie muss dann sofort gewechselt werden.
- Seite 16 Wiederholungsprüfungen werden vom Hersteller angeboten und durch eine Prüfplakette gekennzeichnet. 11. Zubehör • Tasche • Schraubzwinge zur Erdung an Masten • Demobox zur Schulung und praktischen Übung • Erdungsspiess • Foppa AG, Tardisstrasse 221, CH-7205 Zizers, Tel. +41 81 286 94 24, info@foppa.ch...
