DVMEGA Cast Benutzerhandbuch
Multimode ip radio for ham radio amateurs
Inhaltszusammenfassung für DVMEGA Cast

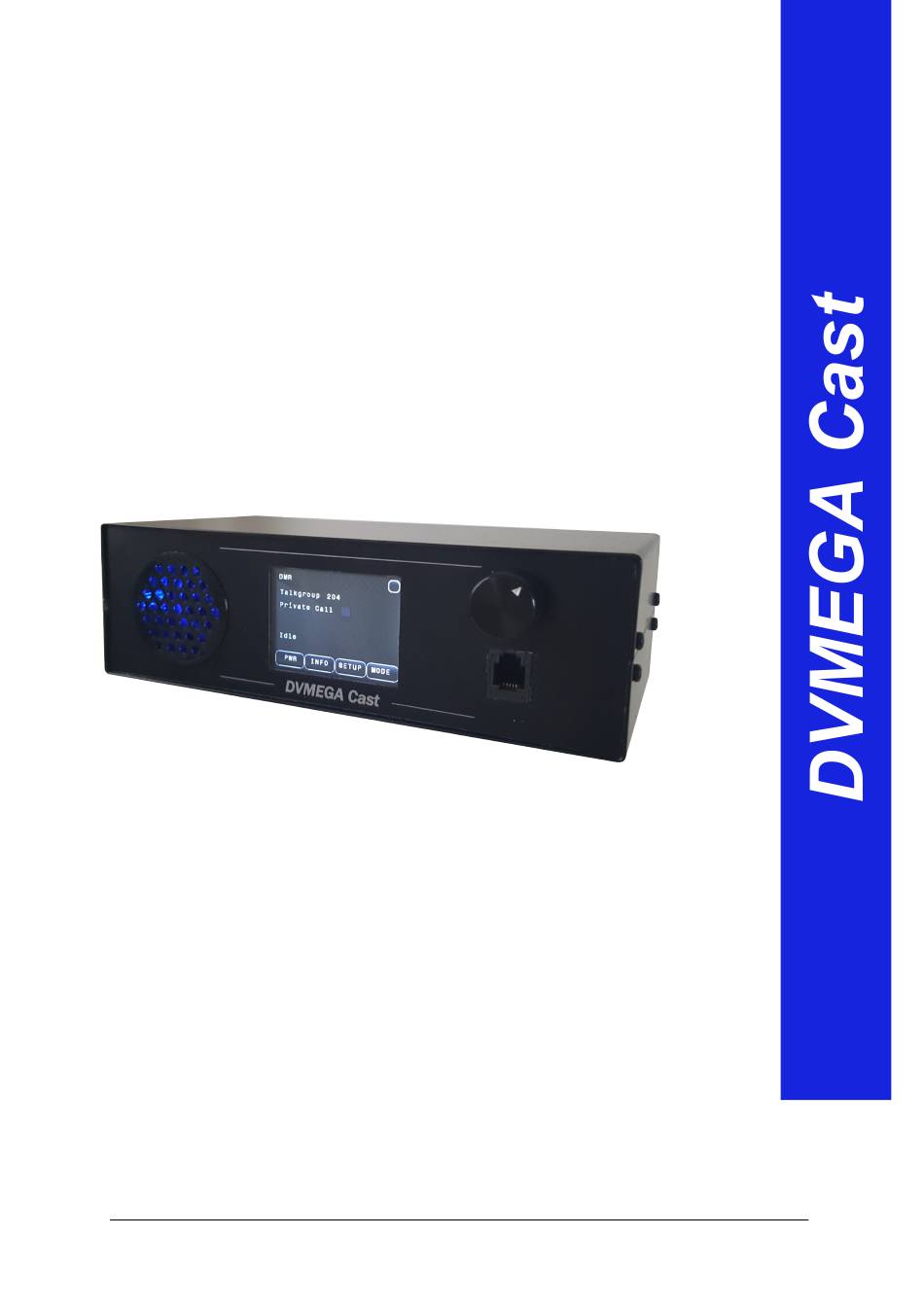

- Seite 1 Benutzerhandbuch Multimode IP radio for Ham Radio Amateurs -The Swiss army knife for Digital Voice - Das Schweizer Taschenmesser für Digital Voice...
-
Seite 2: Inhaltsverzeichnis
Systemeinstellungen …..……………………. 15 Bedienungsanleitung ………………….….…..19 D-Star-Verbindung …………….………....20 DMR-Verbindung..........….. 21 Fusions-Verbindung ………….……....… 23 MIC-Tasten ………………....…….…..24 Anleitung zur Aktualisierung ……..……….…25 Spezifikationen ……..…………………………….. 29 Wartung und Reinigung …..…..………..29 Date 12-03-2021 Version 1.03 Author Guus van Dooren www.dvmega.nl E-Mail support@dvmega.nl... -
Seite 3: Allgemein
Lieber DVMEGA-Cast-Nutzer. Herzlichen Glückwunsch zu Ihrem neuen Gerät. In diesem Handbuch zeigen wir Ihnen, wie Sie Ihren DVMEGA Cast registrieren, konfigurieren und verwenden. Lesen Sie die Bedienungsanleitung vor der Verwendung vollständig und sorgfältig durch. Die Bedienungsanleitung ist Bestandteil des Produkts und enthält wichtige Informationen für den korrekten Gebrauch. -
Seite 4: Einführung Digital Voice
Radio zuerst mit Ihrem Rufzeichen, andere Stationen und Reflektoren, Räume oder Gesprächsgruppen einrichten müssen. Wenn Sie Ihren DVMEGA Cast zum ersten Mal einrichten, verwenden Sie unbedingt Ihr Handbuch zusammen mit diesen Hinweisen.Diese Hinweise sind allgemein gehalten, daher kann es Abweichungen zwischen den verschiedenen Modi geben. -
Seite 5: Vorbereitungen

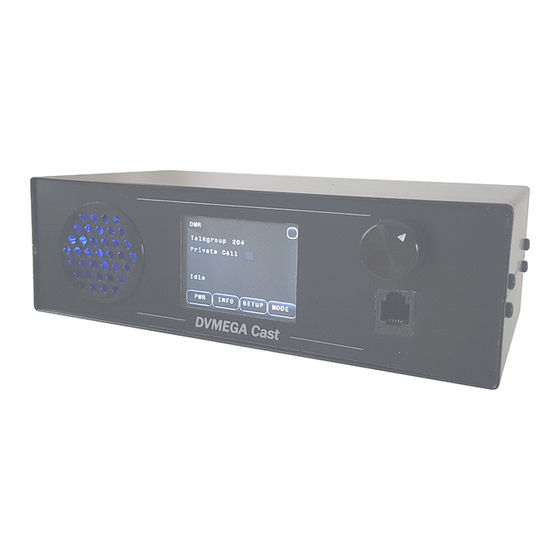

Vorbereitungen Vorderseite : A : Beleuchteter Lautsprecher. B: 2,4-Zoll-Touchscreen. C : Mikrofonanschluss D : Drehregler mit Druckknopf. Rückseite : A : Externer Lautsprecher-/Kopfhöreranschluss, mit 3,5-mm Klinke B : 12-V-DC-Stecker, 2,1 mm , mittig positiv. C : Typenschild mit Seriennummer und Servicecode. D : RJ 45 LAN-Verbindung. -
Seite 6: Gerät Anschließen
Internet. Stecken Sie Ihr LAN-Kabel in Anschluss D auf der Rückseite des Geräts. Mikrofon. Um das Beste aus Ihrem DVMEGA Cast herauszuholen, wird ein MH-48-kompatibles Mikrofon empfohlen. Ein Pin- kompatibles Mikrofon reicht auch. Das Mikrofon muss an Anschluss C an der Vorderseite des Gerätes angeschlossen werden. -
Seite 7: Los Geht's
Gesprächsgruppen oder Räume zu sprechen, ist für jeden Modus unterschiedlich.Es ist sehr wichtig zu wissen, dass weltweite Repeater und Hotspots mit demselben Netzwerk verbunden sind, mit dem auch der DVMEGA Cast verbunden ist. Das bedeutet, dass Ihr Gespräch von allen angeschlossenen Repeatern gehört und übertragen wird. Es ist also möglich, dass Sie beim Drücken des MIC vielleicht... -
Seite 8: Funkkonfiguration
Geräte einstellungen Drücken Sie MENU Drücken Sie CALLS Drücken Sie auf das ID-Textfeld Geben Sie Ihre ID ein und drücken Sie die Eingabetaste ( Häkchen) Drücken Sie auf das Call Textfeld Geben Sie Ihr Rufzeichen ein und drücken die Eingabetaste ( Ersetzen Sie PE1ABC durch Ihren eigenes Rufzeichen ) -
Seite 9: Host-Konfiguration
RPT1, RPT2 usw. werden automatisch mit dem Standardwert ausgefüllt. Sie können diese Felder individuell ändern, wenn Sie möchten. Es wird empfohlen, diese Felder als Standardwerte zu belassen. Wenn alle Felder korrekt ausgefüllt sind, drücken Sie die Eingabetaste. Fertig ! Host-Konfiguration Die Host-Konfiguration ist mit einem Standardbrowser leicht zugänglich. - Seite 10 Der Header gibt Ihnen einige Informationen über die PI-Star- Version, CPU-Last und CPU-Temperatur. Oben finden Sie einige Links. Nicht alle Links beziehen sich auf den DVMEGA Cast. In diesem Handbuch werden nur die zugehörigen Einstellungen beschrieben. Wenn Sie ein erfahrener Benutzer sind, können wir das detaillierte Handbuch von PI-Star empfehlen: https://amateurradionotes.com/images/1-Playing_with_Pi-...
- Seite 11 über MIC PTT oder Netzwerk, wird der Scan gestoppt und das Gerät wird in diesem Modus gesperrt. Wenn nach der Zeitverzögerung des Hangtimers keine Aktivität über MIC PTT oder das Netzwerk vorliegt, startet das Gerät einen Scan neu. Der MMDVM-Anzeigetyp muss auf Cast eingestellt sein. Allgemeine Konfiguration...
- Seite 12 Node Callsign : Dies ist Ihr eigenes Rufzeichen. Fügen Sie keine Suffixe wie /P /M usw. hinzu. CCS7/DMR-ID: Dies ist Ihre eigene DMR-ID. Radiofrequenz : Radiofrequenz wird nicht verwendet. Latitude / Longtitude : Breitengrad / Längengrad: Dies ist Ihre GPS-Position. Achtung ! Wenn Sie ein ungültiges Datenformat eingeben, können Sie sich nicht bei Brandmeister anmelden...
- Seite 13 Default Reflector : Wählen Sie den Reflektor aus, mit dem Sie beim Start verbunden werden möchten. APRS Host : Wählen Sie den APRS-Host aus, der Ihrem Standort am nächsten ist. ircDDBGateway-Sprache: Nach Belieben einstellen. Time Announcements : Aktivieren oder deaktivieren Sie Zeitansagen.
-
Seite 14: Wifi Konfiguration
Sie dann auf Speichern (und verbinden) Schalten Sie das Gerät dann aus und wieder ein. Der Bildschirm für die drahtlose Konfiguration zeigt das verbundene Netzwerk an. Jetzt können Sie das LAN-Kabel abziehen. Nach einem Aus- und Einschalten verbindet sich der DVMEGA Cast über WLAN. -
Seite 15: Systemeinstellungen
Systemeinstellungen, LED-Helligkeit Drücken Sie MENU Drücken Sie SYSTEM Drücken Sie UP oder DOWN, um die LED-Helligkeit einzustellen. Drücken Sie SAVE, um die Einstellung zu speichern. Drücken Sie EXIT, wenn Sie fertig sind... - Seite 16 Systemeinstellungen, MIC-Pegel anheben Drücken Sie MENU Drücken Sie SYSTEM Drücken Sie NEXT. Stellen Sie den gewünschten Pegel ein. Drücken Sie SAVE Drücken Sie EXIT, um zum Haupt- Bildschirm zurückzukehren...
- Seite 17 Systemeinstellungen, Modi aktivieren Drücken Sie MENU Drücken Sie SYSTEM Drücken Sie NEXT Drücken Sie NEXT Aktivieren oder deaktivieren Sie den gewünschten Modus. Es erscheint folgende Meldung. Drücken Sie EXIT, um zum Haupt- Bildschirm zurückzukehren...
- Seite 18 Systemeinstellungen, Hotspot- Steuerung Diese Funktion funktioniert nur, wenn ein Funk-Hotspot-Modul installiert ist. Drücken Sie MENU Drücken Sie SYSTEM Drücken Sie NEXT Drücken Sie NEXT Drücken Sie NEXT Wählen Sie MAIN oder ( Hauptgerät ) Hotspot. Die folgende Meldung wird angezeigt.
-
Seite 19: Bedienungsanleitung
Bedienungsanleitung Lautstärke : Die Lautstärke kann mit dem Drehregler D an der Vorderseite des Geräts eingestellt werden. Stumm : Sie können den Ton durch kurzes Drücken des Drehreglers D an der Vorderseite des Geräts stumm schalten. Aktuelle Lautstärke als Standard festlegen: Drücken Sie lange auf den Drehregler D an der Frontplatte. -
Seite 20: D-Star-Verbindung
D-Star-Verknüpfung In D-Star wird das Feld Your Call verwendet, um die Verknüpfungsbefehle zu senden und die Verknüpfung aufzuheben. Das Feld Your Call muss beim Verlinken den Link-Befehl enthalten und sollte während eines QSOs CQCQCQ enthalten. Das Verknüpfen ist nur im Ruhezustand des Funkgeräts möglich. -
Seite 21: Dmr-Verbindung
DMR-Verknüpfung Die DMR-Verknüpfung unterscheidet sich von D-Star. Die DMR-Gesprächsgruppe, mit der Sie sprechen möchten, ist in den Sprachstream eingebettet. Beispiel : Gruppenruf an TG235 Drücken Sie das Textfeld Gesprächsgruppe. Geben Sie dann die gewünschte Gesprächsgruppe ein und drücken Sie die Eingabetaste. Drücken Sie nun einmal PTT und Sie sind mit TG235 verbunden. - Seite 22 Geben Sie dann die gewünschte ID ein, mit der Sie sprechen möchten, und drücken Sie die Eingabetaste. Jetzt können Sie über einen Einzelruf mit der ID 2041234 sprechen. Hinweis: Der Operator mit der ID 2041234 muss verfügbar und mit dem Netzwerk verbunden sein.
-
Seite 23: Fusions-Verbindung
Fusion Verknüpfung Fusion Linking unterscheidet sich von D-Star und DMR. Über das Dashboard können Sie einen anderen Raum auswählen. Rufen Sie das Dashboard wie unter Hostkonfiguration beschrieben auf. Klicken Sie auf Konfiguration. Scrollen Sie nach unten zur Yaesu System Fusion- Konfiguration. -
Seite 24: Mic-Tasten
MIC-Tasten Allgemeines Down (1) Lautstärke verringern (2) Lautstärke erhöhen P1 (4) Umschaltmodus Lautsprecher Ein / Aus D-Star Voreingestelltes CQCQCQ Voreingestelltes Link-Befehl für Bearbeitungs- Modus Einstellen Verknüpfungsbefehl im Bearbeitungsmodus D-Star 0 - 9 Nummern Eingabe XRF -> REF -> DSC -> XRF -> etc. AL ->... -
Seite 25: Anleitung Zur Aktualisierung
Anleitung zum Aktualisieren Wichtig! Lesen Sie die Versionshinweise, die Sie mit dem Update erhalten, sorgfältig durch. DVMEGA Cast muss während der Aktualisierung jederzeit eingeschaltet sein. DVMEGA Cast-Display-Update Klicken Sie auf Konfiguration. Klicken Sie auf Expert. Klicken Sie auf FW-Update. Klicken Sie auf Select File. - Seite 26 Sie erhalten die Update-Dateien im .zip-Format. Entpacken Sie die erhaltenen ZIP-Dateien nicht. Ein Browserfenster wird geöffnet. Gehen Sie zu dem Ort, an dem Sie die empfangenen Dateien gespeichert haben. Wählen Sie die Update-Datei anzeigen und bestätigen Sie. Sie kehren zum Aktualisierungsbildschirm zurück.
- Seite 27 DVMEGA Cast Mainboard-Update Klicken Sie auf Konfiguration. Klicken Sie auf Expert. Klicken Sie auf FW-Update. Klicken Sie auf Datei auswählen. Sie erhalten die Update-Dateien im .zip-Format. Entpacken Sie die erhaltenen ZIP-Dateien nicht. Ein Browserfenster wird geöffnet. Gehen Sie zu dem Ort, an dem Sie die empfangenen Dateien gespeichert haben.
- Seite 28 LED im Lautsprecher erlischt oder warten Sie mindestens 20 Sekunden. Warten Sie, bis das Update bereit ist. Das System wird neu gestartet, innerhalb von 60 Sekunden ist das Dashboard wieder da. Schalten Sie den DVMEGA Cast jetzt aus und wieder ein.
-
Seite 29: Spezifikationen
- Unterstützt D-Star-, DMR- und C4FM-Modus. - Integriertes Original DVSI AMBE3000. - Einfach zu verwendendes webbasiertes Upgrade- Dienstprogramm. - Unterstützt ein DVMEGA-pi-Radio für die Hotspot- Funktionalität. - Unterstützt einen internen DVStick30 für AMBE-Server. - geringer Stromverbrauch 12 VDC (2,1 mm Hohlstecker).
