Digitaler Ausgang

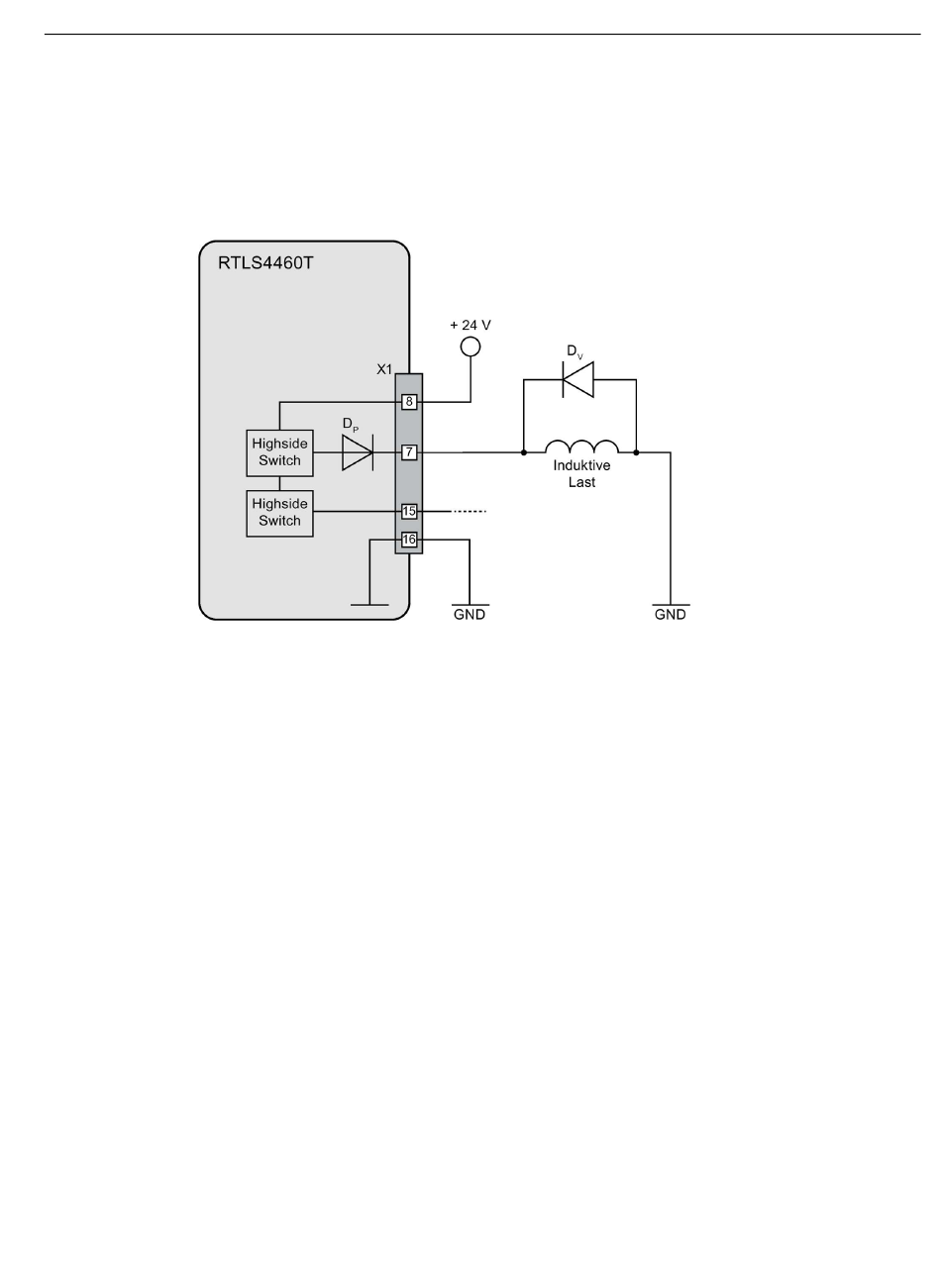

Der digitale Ausgang kann ohmsche, kapazitive und induktive Lasten schalten. Der Strom
wird automatisch auf diese Funktionen begrenzt. Beachten Sie den Wert für den maximalen
Strom im Kapitel "Technische Daten (Seite 17)". Für Induktivitäten ist eine Freilaufdiode D
erforderlich.
Digitaler Eingang
Das Gerät hat 8 digitale Eingänge, 1 bis 8. Jeder hat einen Bereich von 0 bis 24 V mit einer
Impedanz von 4,7 kOhm.
Eingang 8 unterscheidet sich dadurch, dass der Impedanzwiderstand ausgeschaltet werden
kann. In diesem Fall beträgt die Eingangsimpedanz 110 kOhm.
ANT1 - Antenne - RP-SMA Steckverbinder
Verwenden Sie nur das in Kapitel "Bestelldaten RTLS4460T (Seite 9)" angegebene Zubehör.
SIMATIC RTLS4460T
Betriebsanleitung, 05/2021, C79000-G8900-C522-04
Gerätebeschreibung
2.3 Pinbelegung
