Inhaltszusammenfassung für beckoff C6930
- Seite 1 Original-Handbuch | DE C6930 Industrie-PC 29.06.2021 | Version: 2.0...
-
Seite 3: Inhaltsverzeichnis
Wartung ............................ 38 7.2.1 Zugang zu Gerätekomponenten .................. 40 7.2.2 Austausch Batterie...................... 41 7.2.3 Austausch Speichermedien ..................... 42 7.2.4 Austausch Lüfter...................... 44 8 Hilfe bei Störungen.......................... 45 9 Technische Daten ............................ 46 10 Anhang .............................. 47 10.1 Service und Support ........................ 47 C6930 Version: 2.0... - Seite 4 Inhaltsverzeichnis 10.2 Zulassungen ............................ 48 Version: 2.0 C6930...
-
Seite 5: Hinweise Zur Dokumentation
Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration sind insofern zulässig, als dass sie sich innerhalb der Grenzen für Leistungsaufnahme und Verlustleistung bewegen (dem Datenblatt zu Leistungsaufnahme und Verlustleistung zu entnehmen). Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. C6930 Version: 2.0... -
Seite 6: Zu Ihrer Sicherheit
Betrieb der Geräte in nasser und staubiger Umgebung ist nicht gestattet. Die angegebenen Grenzwerte für technische Daten müssen eingehalten werden. Der Industrie-PC ist innerhalb der dokumentierten Betriebsbedingungen einsetzbar. Nicht bestimmungsgemäße Verwendung Setzen Sie den Industrie-PC nicht außerhalb der dokumentierten Betriebsbedingungen ein. Version: 2.0 C6930... -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6930 Version: 2.0... -
Seite 8: Produktübersicht

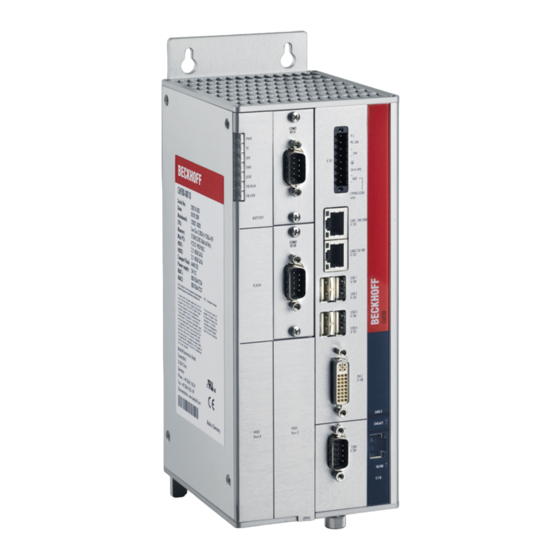

Produktübersicht Produktübersicht Der Industrie-PC C6930 gehört zu der Reihe der kompakten Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •... -
Seite 9: Aufbau
Produktübersicht Aufbau Abb. 1: C6930_Aufbau Tab. 1: Legende Aufbau C6930 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückseite im Schaltschrank Status LEDs Status-Anzeige für Power, TwinCAT, Festplatte, Lüfter, User-LED, Feldbus-Aktivität, Feldbus-Fehler Typenschild Angaben zur Ausstattung des Industrie-PCs PCIe-Modulslots mit optional PCIe-Modulslots zum Einschub von PCIe-Modulen oder herausgeführten on-Board RS232-... -
Seite 10: Schnittstellenbeschreibung
Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält der C6930 die folgenden Schnittstellen: • Spannungsversorgung (X101) • Ethernet RJ45 (X102, X103) • USB (X104-X107) • DVI (X108) • RS232 (X109) 3.2.1 Spannungsversorgung Der Industrie-PC wird mit einer Nennspannung von 24 V versorgt. Der Anschluss an die Spannungsversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über die 8-polige... -
Seite 11: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6930 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Die Controller sind folgendermaßen entsprechend der Gerätegenerationen eingesetzt: Tab. 3: Controller-Zuordnung Gerätegenerationen... -
Seite 12: Usb
Der Industrie-PC verfügt über vier USB-Schnittstellen (X104-X107). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Generation USB-Schnittstellen C6930-0050 2 x USB-3.0 2 x USB-2.0 C6930-0060 4 x USB-3.0 C6930-0070 4 x USB-3.1... -
Seite 13: Dvi
RS232-Standard. Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS- Setup eingestellt. X109 Abb. 6: C6930_RS232-Schnittstelle Pin-Nummerierung Tab. 8: RS232 Pinbelegung Signal Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request to Send Clear to Send Ring Indicator C6930 Version: 2.0... -
Seite 14: Optionale Schnittstellen
Produktübersicht Optionale Schnittstellen Ihnen stehen diverse Schnittstellenoptionen zur Verfügung, um Ihren Industrie-PC über die Grundausstattung hinaus um zusätzliche Schnittstellen zu erweitern. Folgende Tabelle gibt Auskunft über die verfügbaren Schnittstellen in Abhängigkeit der Gerätegenerationen: Tab. 9: Schnittstellenoptionen C6930 Bestelloption Beschreibung Gerätegeneration FC9071-0000... -
Seite 15: Abb. 7 C6930_Pcie-Modulslots
Ihnen stehen die folgenden Steckkartenslots zur Verfügung: Tab. 10: Steckkartenslots Bestelloptionen Bestellbezeichnung Beschreibung C9900-B507 2 PCIe-x1-Steckkartenslots auf Passive-Backplane, integriert im C6930, zum Einsatz von PCIe-x1- Steckkarten bis 190 mm Länge C9900-B511 2 PCI-Steckkartenslots auf Passive-Backplane, integriert im C6930, zum Einsatz von PCI- Steckkarten bis 190 mm Länge... -
Seite 16: Abb. 8 C6930_Zugang Steckkartenslots
Wenn Sie die Steckkarten eingesetzt haben, befinden sich die Anschlüsse der Karten auf der Oberseite des PCs rechts (siehe Abb. 9). Abb. 9: C6930_Anschlüsse Steckkarten Durch die zusätzlichen Steckkartenslots verändern sich die Abmessungen des Industrie-PCs. Die Breite des Geräts erhöht sich um 70 mm und die Tiefe um 18 mm. Version: 2.0 C6930... -
Seite 17: Status-Leds
Standby TC (TwinCAT) Stop Mode grün Run Mode blau Konfigurations-Modus IDE/HDD Zugriff auf Speichermedium FAN (Lüfter) grün Lüfter laufen Lüfter ausgefallen USR (Anwender) programmierbar FB RUN (Feldbus aktiv) grün aktiv nicht aktiv FB Error (Feldbus Fehler) Fehler C6930 Version: 2.0... -
Seite 18: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 11: C6930_Typenschild Beispiel Tab. 12: Legende Typenschild C6930 Beschreibung Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher Mini-PCI-Slot... -
Seite 19: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 47]). C6930 Version: 2.0... -
Seite 20: Schaltschrankeinbau
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchti- gen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Der Industrie-PC C6930 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 46]). -
Seite 21: Abmessungen
Abmessungen des Geräts. In dem Fall, müssen Sie für die Montage des Geräts Montageplatte 3 oder 4 benutzen. Abbildung 15 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 3 und den zusätzlichen Steckkartenslots dar. 124,5 150,5 159,2 Abb. 15: C6930_Abmessungen Montageplatte 3 Steckkartenslots C6930 Version: 2.0... -
Seite 22: Abb. 16 C6930_Abmessungen Montageplatte 4 Steckkartenslots
Inbetriebnahme Abbildung 16 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 4 und den zusätzlichen Steckkartenslots dar. 159,2 163,2 Abb. 16: C6930_Abmessungen Montageplatte 4 Steckkartenslots Version: 2.0 C6930... -
Seite 23: Montage Im Schaltschrank
Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können Sie nun den Industrie-PC mit den Montageplatten im Schaltschrank montieren. Ist Ihr Gerät mit zusätzlichen Steckkartenslots ausgestattet, wird das Gerät und damit auch die Montageplatten breiter. Die Vorgehensweise bei der Montage bleibt dabei unverändert. Abb. 17: C6930_Schaltschrankeinbau C6930 Version: 2.0... - Seite 24 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb. 17) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Version: 2.0 C6930...
-
Seite 25: Industrie-Pc Anschließen
Betrieb des Geräts liefert. Verkabeln Sie den Industrie-PC im Schaltschrank gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage), sodass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen ist. C6930 Version: 2.0... -
Seite 26: Montage Versorgungskabel
2. Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungsgehäuses ein (Abschnitt B). 3. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab (Abschnitt C). 4. Befestigen Sie das Oberteil des Zugentlastungsgehäuses, indem Sie es auf das Unterteil aufrasten (Abschnitt D). Abb. 18: C6930_Montage Zugentlastungsgehäuse Version: 2.0 C6930... -
Seite 27: Erdung Des Industrie-Pcs
EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie durch die Erdungsverbindung an der Montageplatte des PCs mit dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. C6930 Version: 2.0... -
Seite 28: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in die Spannungsbuchse des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit der Spannungsbuchse des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. 7. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs. Version: 2.0 C6930... -
Seite 29: Abb. 19 C6930_Verdrahtungsplan
Minuspol des Akkupacks liegen auch nach einem Stromausfall 24 V an. Die Belastbarkeit beträgt max. 1,4 A (ab Baujahr 2016 max. 2,5 A). Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein angeschlossenes Panel wird abgeschaltet. C6930 Version: 2.0... -
Seite 30: Industrie-Pc Ein- Und Ausschalten
Herunterfahrens des Betriebssystems weiterhin mit Strom versorgt wird. Werden dann über einen Schalter 24 V auf den Eingang PC_ON gelegt, fährt das Betriebssystem ordnungsgemäß herunter. Das PC_ON Signal ist invertiert, d.h. das Betriebssystem fährt herunter, wenn 24 V anliegen. Version: 2.0 C6930... -
Seite 31: Tab. 13 Usv-Kommunikation
Start > Programme > Beckhoff > USV-Softwarekomponenten. Die Kommunikationsart zwischen Ihrem PC und der USV hängt von der PC-Generation ab. Folgende Tabelle gibt Auskunft über die Kommunikationsart entsprechend der Gerätegeneration: Tab. 13: USV-Kommunikation Gerätegeneration USV-Kommunikationsart C6930-0050 serielle Kommunikation C6930-0060 Kommunikation über BIOS-API C6930-0070 Kommunikation über BIOS-API Im Fall der seriellen Kommunikation benötigen Sie lediglich den USV-Treiber. -
Seite 32: Beckhoff-Device-Manager
3. Wählen Sie ein sicheres neues Passwort. Hinweise zur Auswahl eines sicheren Passworts erhalten Sie weiter unten. 4. Bestätigen Sie die Änderungen, indem Sie rechts auf den Haken im roten Kasten klicken. 5. Beenden Sie den Security-Wizard, um auf die Startseite des Device-Managers zu gelangen: Version: 2.0 C6930... -
Seite 33: Abb. 21 Beckhoff-Device-Manager - Startseite
• Schulen Sie die Nutzer des Geräts im Umgang mit Passwörtern. Ein sicheres Passwort weist die folgenden Eigenschaften auf: • Passwortkomplexität: Das Passwort sollte große und kleine Buchstaben, Zahlen, Interpunktionszeichen und Sonderzeichen enthalten. • Passwortlänge: Das Passwort sollte mindestens 10 Zeichen lang sein. C6930 Version: 2.0... -
Seite 34: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. Version: 2.0 C6930... -
Seite 35: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 22) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 22: C6930_Demontage Schaltschrank C6930 Version: 2.0... - Seite 36 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 2.0 C6930...
-
Seite 37: Instandhaltung
• Sorgen Sie dafür, dass kein Staub in den PC eindringt. • Halten Sie die Lüftungsgitter immer frei. • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. C6930 Version: 2.0... -
Seite 38: Wartung
5 Jahre Im Fall möglicher Schäden, die bei Wartungsmaßnahmen entstehen, ist Beckhoff von der Haftung ausgeschlossen. Um bei dem Austausch von Gerätekomponenten Schäden durch elektrostatische Entladung zu vermeiden, werden Schutzmaßnahmen empfohlen. Im Folgenden erhalten Sie einige Vorschläge. Version: 2.0 C6930... - Seite 39 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. C6930 Version: 2.0...
-
Seite 40: Zugang Zu Gerätekomponenten
Abb. 23: C6930_werkzeugloser Zugang zu Batterie und Speichermedien Sie haben nun Zugriff auf Batterie (1) und Speichermedien (2) (siehe Abb. 24). Abb. 24: C6930_Batterie und Speichermedien Zugang Lüfter Sie erhalten Zugriff auf die Lüfterkassette über die Unterseite des Industrie-PCs. Version: 2.0 C6930... -
Seite 41: Austausch Batterie
2. Stecken Sie die neue Batterie per Hand in den PC. Achten Sie dabei auf die richtige Polung. Der Mi- nuspol der Batterie muss zur Spannungsbuchse des Industrie-PCs zeigen (siehe Abb. 25). Abb. 25: C6930_Batteriewechsel Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in das lokale Batterierecycling. C6930 Version: 2.0... -
Seite 42: Austausch Speichermedien
2. Ziehen Sie die CFast aus dem PC heraus (Abschnitt C). Abb. 26: C6930_Austausch CFast 3. Stecken Sie die neue CFast in den PC hinein. 4. Drücken Sie frontal gegen die herausragende CFast. ð Die CFast befindet sich vollständig im PC. Sie haben die CFast getauscht. Version: 2.0 C6930... -
Seite 43: Abb. 27 C6930_Austausch Ssd
1. Ziehen Sie die SSD kräftig an dem hervorstehenden Beckhoff-Aufkleber aus dem PC heraus (siehe Abb. 27). Abb. 27: C6930_Austausch SSD 2. Stecken Sie die neue SSD in gleicher Ausrichtung bis zum Anschlag in den PC hinein. ð Sie haben die SSD getauscht. C6930 Version: 2.0... -
Seite 44: Austausch Lüfter
4. Setzen Sie die neue Lüfterkassette wieder ein. 5. Klappen Sie die Kassette wieder hoch. 6. Drehen Sie die Rändelschraube wieder fest. ð Sie haben die Lüfter getauscht. Die Entsorgung der alten Lüfterkassette muss entsprechend der nationalen Elektronik-Schrott-Verordnung erfolgen. Version: 2.0 C6930... -
Seite 45: Hilfe Bei Störungen
Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der Maschinen- und Softwarehersteller gestartet, aber Steuerung arbeitet Software oder bei Anlagenteilen anrufen nicht einwandfrei außerhalb des Industrie-PCs C6930 Version: 2.0... -
Seite 46: Technische Daten
2100 g bei Grundausstattung Versorgungsspannung 20,4-28,8 V (24 V Netzteil, NEC class 2) Leistungsaufnahme C6930-0050: max. 60 W; C6930-0060: max. 40 W bei Grundausstattung Schutzart IP20 Erschütterungsfestigkeit (Vibration sinusförmig) EN 60068-2-6: 10 bis 58 Hz: 0,035 mm 58 bis 500 Hz: 0,5 G (ca. 5 m/ s Erschütterungsfestigkeit (Schock) -
Seite 47: Anhang
33415 Verl Germany Telefon: + 49 (0) 5246/963-0 Fax: + 49 (0) 5246/963-198 E-Mail: info@beckhoff.de Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten http://www.beckhoff.com/. Dort finden Sie auch weitere Dokumentationen zu Beckhoff Komponenten. C6930 Version: 2.0... -
Seite 48: Zulassungen
Anhang 10.2 Zulassungen Die folgende Tabelle zeigt die Zertifizierungen des Industrie-PCs entsprechend der Gerätegeneration: Tab. 18: Zertifizierungen C6930 Gerätegeneration Zertifizierung C6930-0050 CE, EAC C6930-0060 CE, EAC C6930-0070 CE, EAC FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend... - Seite 49 Abb. 21 Beckhoff-Device-Manager - Startseite..................Abb. 22 C6930_Demontage Schaltschrank ....................Abb. 23 C6930_werkzeugloser Zugang zu Batterie und Speichermedien..........Abb. 24 C6930_Batterie und Speichermedien..................Abb. 25 C6930_Batteriewechsel....................... Abb. 26 C6930_Austausch CFast......................Abb. 27 C6930_Austausch SSD ....................... Abb. 28 C6930_Austausch Lüfterkassette....................C6930 Version: 2.0...
- Seite 50 Tab. 9 Schnittstellenoptionen C6930 ...................... Tab. 10 Steckkartenslots Bestelloptionen....................Tab. 11 Bedeutung Status-LEDs ......................Tab. 12 Legende Typenschild C6930 ....................... Tab. 13 USV-Kommunikation ........................Tab. 14 Austauschempfehlungen PC-Komponenten................Tab. 15 Technische Daten der eingesetzten Batterie................Tab. 16 Hilfe bei Störungen ........................
- Seite 52 Mehr Informationen: www.beckhoff.de/C6930/ Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
