Fluvo rio Grande Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Fluvo rio Grande

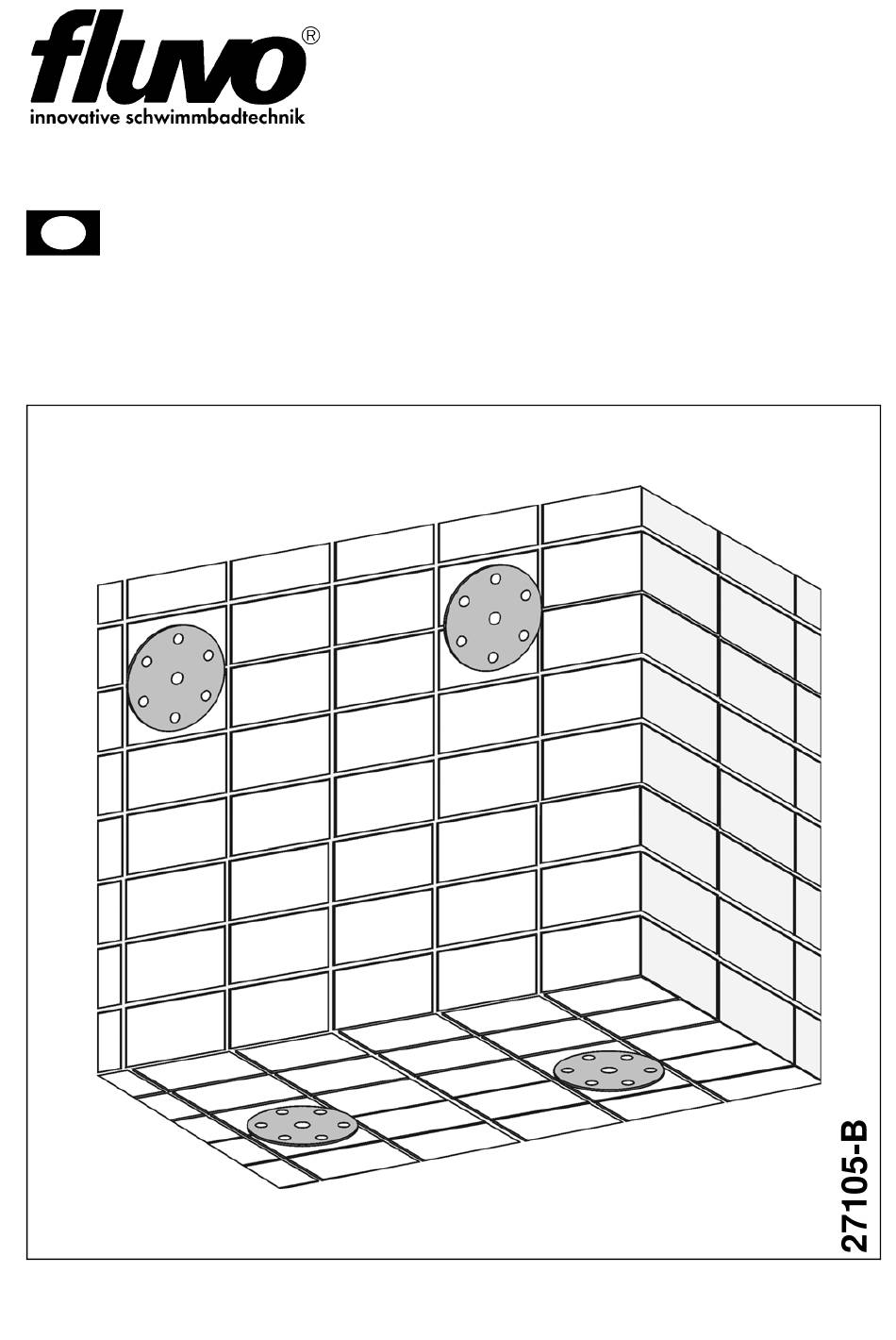

- Seite 1 Grande Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einbauvorgang / Fertigbecken ..................9 Einschalungsvorgang / Betonbecken mit Streichfolie ........... 10 Ausschalen / Betonbecken mit Streichfolie..............10 Einbauvorgang / Betonbecken mit Streichfolie ............. 11 Ersatzteile Massagedüse rio Grande ..........12 Betonbecken gefliest..................... 12 Betonbecken mit Folie ....................13 Fertigbecken ......................... 14 Betonbecken mit Streichfolie .................. -
Seite 3: Allgemeines / Bestimmungsgemäße Verwendung

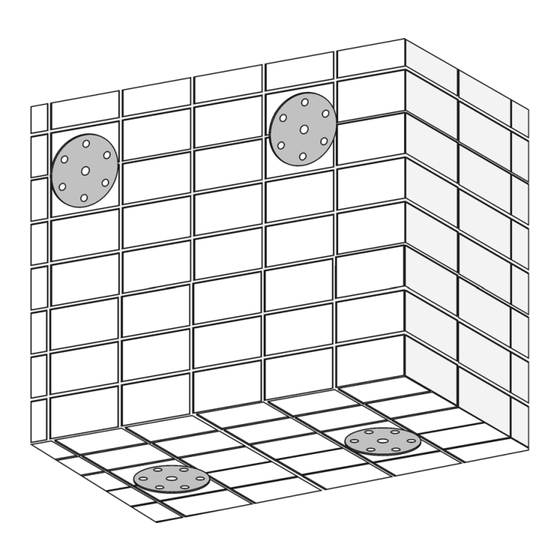

Allgemeines fluvo bietet in seinem großen Sortiment an Schwimmbadzubehör, auch die Massagedüse Typ rio Grande an, die sich sowohl zum Einbau in großen Schwimmbecken als auch im Privat-Schwimmbad eignet. Die Massagendüse Typ rio Grande ist aus ABS / PVC gefertigt und hat ein Fliesenraster- maß... -
Seite 4: Sicherheitshinweise
BETRIEBSANLEITUNG Sicherheitshinweise Lesen Sie vor Montage und Inbetriebnahme der Massagedüse rio Grande die vorliegende Betriebsanleitung sorgfältig durch. Vergewissern Sie sich, dass Sie alles verstanden ha- ben. Sicherheitshinweise für den Betreiber 1. Elektrische Einrichtungen dürfen nur von Fachkräften installiert und gewartet werden. -
Seite 5: Massagedüse Rio Grande
BETRIEBSANLEITUNG Massagedüse rio Grande Einschalungsvorgang für senkrechte Luftzuführung / Betonbecken ge- fliest und Betonbecken mit Folie Das Zentrum der Massagestation genau bestimmen. In gewünschter Stellung die äußere Schalwand für das PVC-Rohr (R) d = 75 mm, sowie ein Loch mit d = 30 mm für den Luft- schlauch (H) ausbohren. -
Seite 6: Einschalungsvorgang Für Luftzuführung 90° / Betonbecken Gefliest Und Betonbecken Mit Folie
Ausschalen / Betonbecken gefliest und Betonbecken mit Folie siehe Abb. 2 Nachdem das Becken ausgeschalt ist, kann der Schutzdeckel (C) abgenommen werden. Dazu die entsprechenden Befestigungsschrauben (E) entfernen. rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 7: Einbauvorgang / Betonbecken Gefliest
Sie die Luftleitung so kurz wie möglich. b = ø 75 mm e = ø 230 mm Einbausatz Flachdichtung Düse Blende Befestigungsschraube Abb. 3 rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 8: Einbauvorgang / Betonbecken Mit Folie
Abb. 4 b = ø 75 mm e = ø 230 mm Einbausatz Flachdichtung Klemmring Düse Befestigungsschraube Blende Befestigungsschraube Beckenfolie Detail siehe Abb. 5 Abb. 5 rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 9: Einbauvorgang / Fertigbecken
= ø 190 mm i = max . 10 mm Abb. 6 Beckenwand Stehbolzen Detail siehe Abb. 7 Einbausatz Düse Blende Befestigungsschraube Klemmring Flachdichtung Haltering Abb. 7 rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 10: Einschalungsvorgang / Betonbecken Mit Streichfolie
Schalwand Einbausatz Flachdichtung Flansch Befestigungsschraube Abb. 8 Ausschalen / Betonbecken mit Streichfolie siehe Abb. 8 Zum Ausschalen Stiftschrauben (V), Muttern (T) und Unterlegscheiben (U) entfernen. rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 11: Einbauvorgang / Betonbecken Mit Streichfolie
Sie die Luftleitung so kurz wie möglich. b = ø 75 mm e = ø 230 mm Fliesen Mörtelschicht Streichfolie Einbausatz Flachdichtung Flansch Düse Blende Befestigungsschraube Abb. 9 rio Grande Schmalenberger GmbH + Co. KG Version: 27105 - B D-72072 Tübingen / Germany... -
Seite 12: Ersatzteile Massagedüse Rio Grande
ERSATZTEILE Ersatzteile Massagedüse rio Grande Betonbecken gefliest Abb. 10: Betonbecken gefliest Pos. Best. Nr. Bezeichnung Stck. Bemerkung 91563 Einbausatz, komplett / Wandeinbau 91352 Einbausatz, komplett / Bodeneinbau 22225 Flachdichtung 91565.1 Düse mit Blende 51077 Blende 10129 Befestigungsschraube M8x80 91565 Fertigmontage, komplett / Wandeinbau... -
Seite 13: Betonbecken Mit Folie
Einbausatz, komplett / Bodeneinbau 22239 Flachdichtung 48462 Klemmring 91566.1 Düse mit Blende 10140 Befestigungsschraube M8x12 51069 Blende 10134 Befestigungsschraube M8x25 91566 Fertigmontage, komplett / Wandeinbau 90338 Fertigmontage, komplett / Bodeneinbau rio Grande Schmalenberger GmbH + Co. KG 27105-B D-72072 Tübingen / Germany... -
Seite 14: Fertigbecken
ERSATZTEILE Fertigbecken Abb. 12: Fertigbecken Pos. Best. Nr. Bezeichnung Stck. Bemerkung 92113 Einbaugehäuse 91565.1 Düse mit Blende 51077 Blende 10129 Befestigungsschraube M8x80 46010 Klemmring 22229 Flachdichtung 55640 Haltering 12392 Unterlegscheibe 12181 Mutter 93018 Einbausatz und Fertigmontage, komplett / Wandeinbau 90339 Einbausatz und Fertigmontage, komplett / Bodeneinbau Version: 27105-B... -
Seite 15: Betonbecken Mit Streichfolie
Stck. Bemerkung 22246 Flachdichtung 59310 Flansch 91565.1 Düse mit Blende 51077 Blende 10129 Befestigungsschraube M8x80 10134 Befestigungsschraube M8x25 91565 Fertigmontage, komplett / Wandeinbau 92698 Einbausatz, komplett / Wandeinbau rio Grande Schmalenberger GmbH + Co. KG 27105-B D-72072 Tübingen / Germany... - Seite 16 +49 (0)7071 70 08 - 0 Strömungstechnologie Telefax: +49 (0)7071 70 08 - 10 Im Schelmen 9 - 11 Internet: www.fluvo.de D-72072 Tübingen / Germany E-Mail: info@schmalenberger.de © 2009 Schmalenberger GmbH+ Co.KG; Alle Rechte vorbehalten Änderungen der Anleitung vorbehalten. rio Grande Version: 27105 - B...
