Traxxas Pro Scale 8036 Kurzanleitung

®
Pro Scale -Beleuchtungs-Montagekit
Der Kit beinhaltet:
• Verteilerblockhalterung (1)
• 2,6 x 8-mm-Halbrundkopfschrauben (2)
• Rückfahrscheinwerfer-Kabelbaum (1)
• Doppel-Steckbrücke (1)
• Kabelbinder (5)
Benötigte Werkzeuge:
• 2,0-mm-Inbusschlüssel
Installation
Dieser Kit enthält die Installationskomponenten, die erforderlich
sind, um das Bronco LED-Beleuchtungskit (Teilenummer
8036) für volle Kompatibilität mit dem Pro Scale Advanced-
Beleuchtungssteuerungssystem, Teilenummer 6591, (Teilenummer
8036 und 6591 separat erhältlich) anzupassen.
Wenn der LED-Beleuchtungskit 8036 bereits installiert ist, muss der
vorhandene Verteilerblock entfernt und in die Karosserie montiert und
der neue Pro Scale-Beleuchtungs-Verteilerblock (Teilenummer 6593,
im Lieferumfang von Teilenummer 6591 enthalten) unter Verwendung
der neuen, mit diesem Kit gelieferten Verteilerblockhalterung
installiert werden. Diese Anweisungen gehen davon aus, dass der LED-
Beleuchtungskit 8036 bereits installiert wurde.
Wenn Sie den LED-Beleuchtungskit 8036 zum ersten Mal
installieren, befolgen Sie die Anweisungen, die dem LED-
Beleuchtungskit beiliegen, außer Sie verwenden den Pro Scale-
Beleuchtungs-Verteilerblock zusammen mit dem mit diesem Kit
gelieferten Haltebügel.
In beiden obigen Fällen werden Sie auch den mit diesem Kit
mitgelieferten Rückfahrscheinwerfer-Kabelbaum neben dem
Kabelbaum des Rücklichts in die Karosserie einbauen. Ergänzende
Informationen finden Sie auch im Verdrahtungsplan auf der Rückseite.

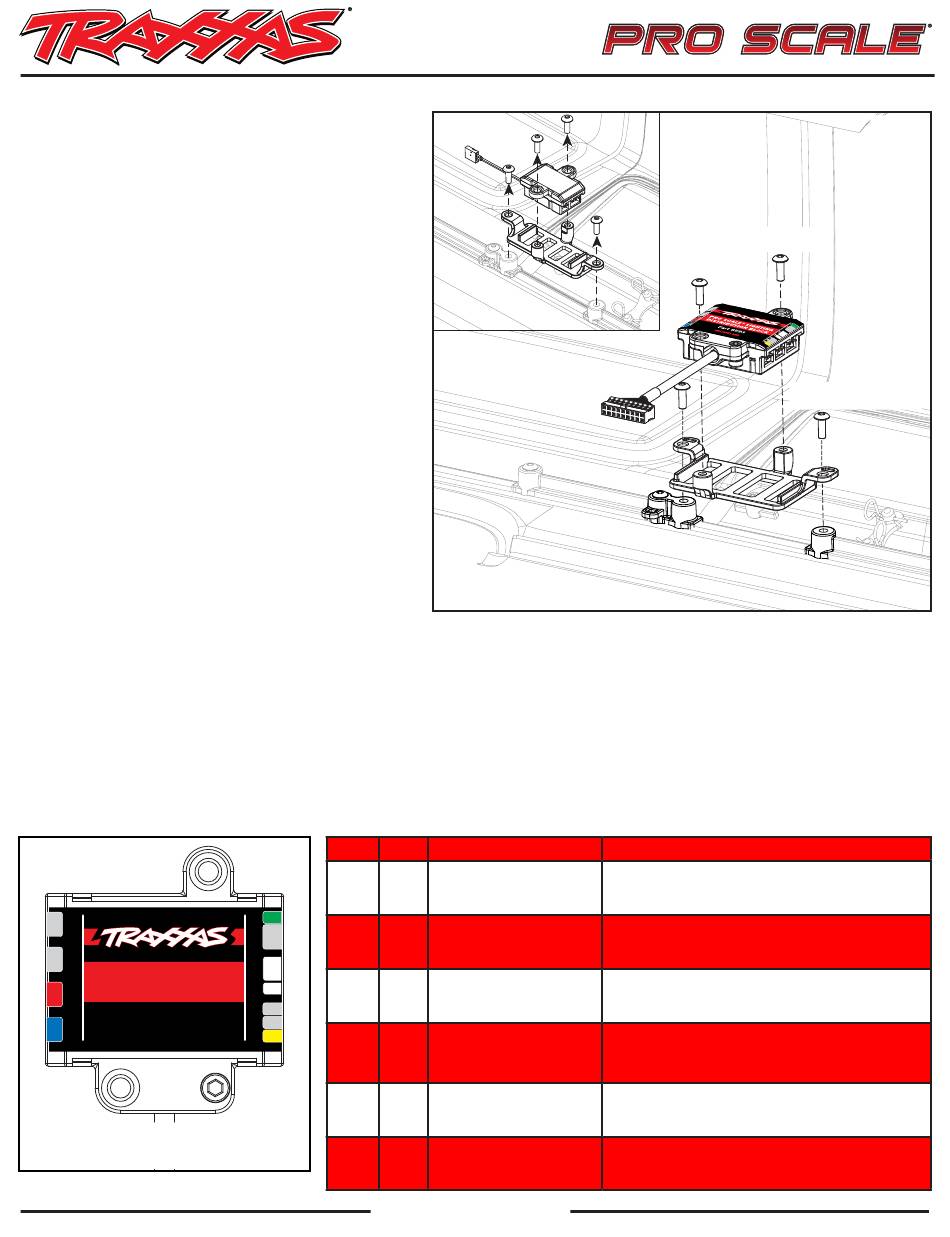

1. Entfernen Sie die 2,6 x 8-mm-Halbrundkopfschrauben (2), um den installierten Verteilerblock und die Halterung von der Fahrzeugkarosserie zu entfernen (Abb. A1).
2. Stecken Sie die installierten Stecker des LED-Lichtkabelbaums am vorhandenen Verteilerblock aus.
3. Installieren Sie die neue Verteilerblockhalterung und befestigen Sie sie mit den 2,6 x 8-mm-Halbrundkopfschrauben (2) aus Schritt 1 (Abb. A2).
4. Setzen Sie die LEDs des mitgelieferten Rückfahrscheinwerfer-Kabelbaums in die Rückleuchteneinheit ein. Die LEDs sollten einrasten. Verlegen Sie den Kabelbaum
neben dem Bremsleuchtenkabelbaum in der Karosserie (siehe Verdrahtungsplan auf der Rückseite). Entfernen Sie die installierten Kabelbinder. Es werden neue
Kabelbinder bereitgestellt, um die Drähte zu sichern, nachdem der neue Kabelbaum hinzugefügt wurde. Befestigen Sie die Verkabelung an der Karosserie an den
dafür vorgesehenen Stellen. Die Kabelbinder müssen nicht fest angezogen sein, lassen sie ein wenig Kabel überstehen, damit sich die Kabel bewegen können.
5. Stecken Sie alle Stecker des LED-Lichtkabelbaums und der mitgelieferten Doppel-Steckbrücke in die Anschlüsse des Pro Scale-Verteilerblocks. Achten Sie darauf,
dass das Farbband und/oder der Buchstabenindikator auf den Kabelbäumen mit der entsprechenden Farbe/Buchstabe jedes Anschlusses auf dem Verteilerblock
übereinstimmt (siehe Tabelle unten).
6. Sichern Sie den Verteilerblock mit den im Lieferumfang enthaltenen 2,6 x 8-mm-Halbrundkopfschrauben (2) an der Halterung (Abb. A2).
Verteilerblock-Anschlüsse für LED-Lichtkabelbäume
A
B
PRO-SCALE
®
PRO SCALE LIGHTING
DISTRIBUTION
DISTRIBUTION BLOCK
C
BLOCK
Part 6593
D #XXXX
Steckverbinder für die Leuchten sind mit
Nummern und/oder Farben markiert.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: support@Traxxas.com
Letter Farbe Beschreibung
A N/A
E
F
C Rot
™
G
H
D Blau
K
M
N
F N/A
G Weiß
H Weiß
www.modellmarkt24.ch
T R AXXAS .c om
- 1979 Ford
Abb. A1
Function
Kabelbaum, Rückfahrscheinwerfer-LEDs, wenn sich das Fahrzeug
Rückfahrleuchten im Rückwärtsgang befindet
LEDs für Heckleuchten, Bremslichter und hintere integrierte
Kabelbaum, Rücklicht
Blinker
Kabelbaum, hinteres
LEDs für hinteres seitliches Positionslicht
seitliches Positionslicht
Montieren Sie bei Verwendung von hinteren integri-
Steckbrücke, integrierter
erten Blinkern eine Steckbrücke (einzelne rote LED für
hinterer Blinker
Heck, Stopp und Abbiegen)
Kabelbaum,
LEDs für Scheinwerfer und vordere Positionslichter
Frontscheinwerfer
Kabelbaum, vorderer
LEDs für vorderen Blinker
Blinker
® Bronco ®
2,6 x 8-mm-
Halbrundkopfschraube
2,6 x 8-mm-
Halbrundkopfschraube
Umfasst Teilenr. 8032
Abb. A2
