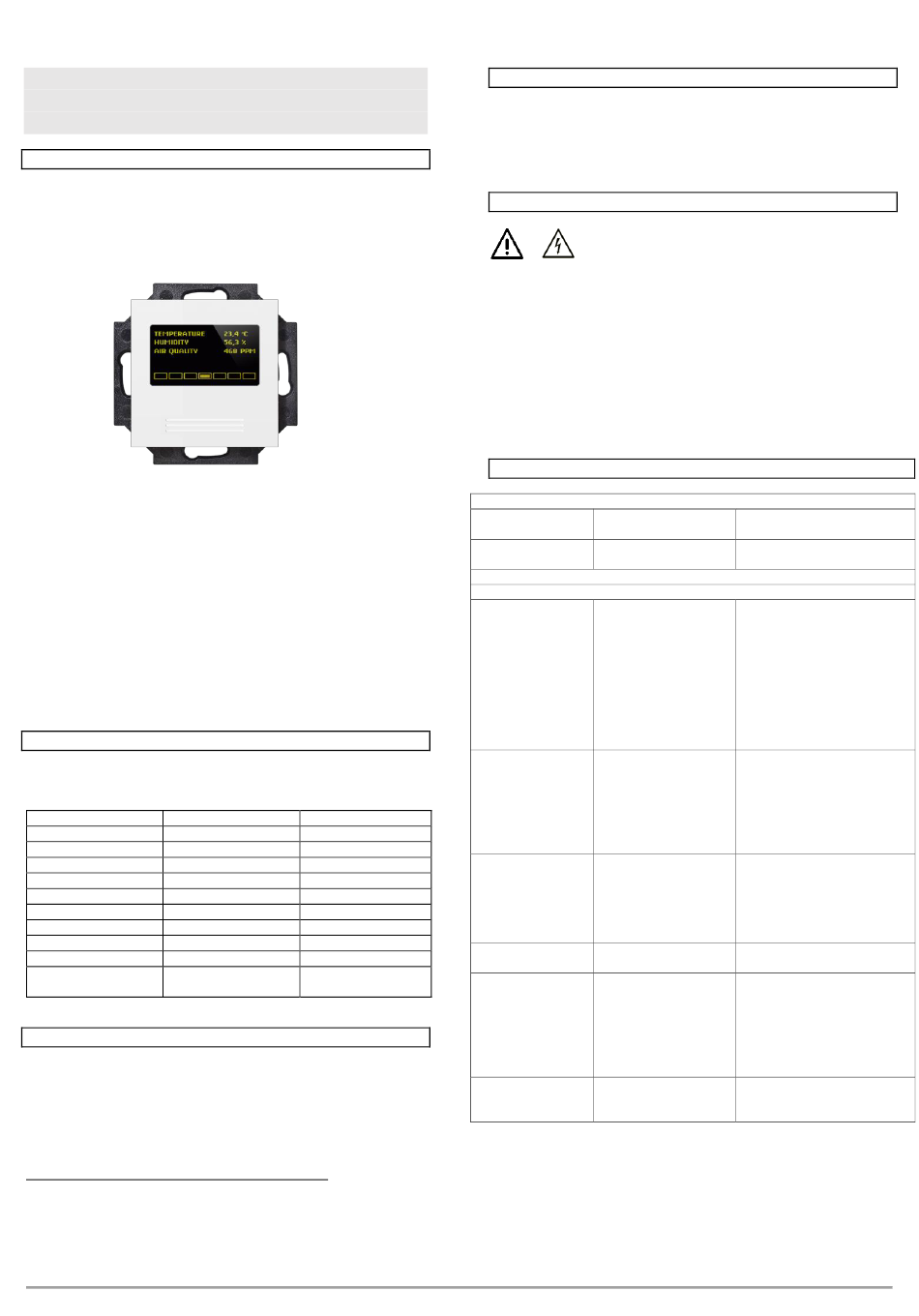

IPAS Piazza Sense Bedien-Und Montageanleitung

Bedien- und Montageanleitung
Piazza Sense
Best. Nr.: 81471-00
Allgemeine Verwendung
Über die KNX Bediengeräte aus der IPAS Produktfamilie Piazza Sense
werden die Raumzustandswerte Temperatur, rel. Feucht und CO
erfasst und gemessen. Wesentliche Funktionen, wie beispielsweise die
Quittierung von Alarmen, kann über die integrierten kapazitiven Tasten
ausgeführt werden.
Ansicht Piazza Sense
Ein parametrierbares OLED Display zeigt die von den Sensoren
erfassten Werte an. Eine akustische Rückmeldung signalisiert
beispielsweise Grenzwertüberschreitungen.
Der Busankoppler für die Anbindung an den KNX Bus ist direkt im
Gerät integriert und der Anschluss erfolgt über eine Standard-
Busklemme. Programmier-LED und Programmiertaste sind rückseitig
zugänglich.
Piazza Sense kann direkt in üblichen Schalterdosen von Ø 60 mm über
zwei Montageschrauben montiert werden. Sie können mit 55 mm
Steckdosenprogrammen verschiedener Hersteller kombiniert werden.
Auch eine Anordnung von mehreren Piazza Tastern innerhalb einer
Rahmenkombination ist möglich.
Gerätetypen und Zubehör
Zurzeit sind folgende Gerätetypen aus der Produktgruppe Piazza
erhältlich:
Produkt Beschreibung
Piazza 3G Tune Bediengerät
Piazza 2 RGB Bediengerät
Piazza 4 RGB Bediengerät
Piazza 6 RGB Bediengerät
Piazza 8 RGB Bediengerät
Piazza 2 Bediengerät
Piazza 4 Bediengerät
Piazza 6 Bediengerät
Piazza 8 Bediengerät
Piazza Sense Anzeige- u.
Bediengerät
Lieferumfang
Zum Lieferumfang eines Bediengeräts Piazza gehören folgende
Einzelkomponenten:
- Komplettgerät mit eingesteckter Busklemme
- Bedien- und Montageanweisung
- Auslieferung in bruchsicherer Einzelverpackung
Ein Blendrahmen ist nicht im Lieferumfang enthalten.
BMA_81471-00_PiazzaSense_de_Rev1
2
ANSCHLUSSDATEN
Spannungs-
versorgung
Anschlüsse
ALLGEMEINE DATEN
Bedien-/
Anzeigeelemente
Mechanische
Daten
Bestell-Nr.:
81513-03
81113-02
Elektrische
81113-04
Sicherheit
81113-06
81113-08
81111-02
81111-04
81111-06
EMV-
81111-08
Anforderungen
81471-00
Umwelt-
bedingungen
Approbation und
CE-Kennzeich-
nung
IPAS GmbH, Hölscherstraße 27, D-47167 Duisburg
Applikationsprogramme
Zurzeit ist für das Bediengerät Piazza folgendes Applikations-
programm verfügbar:
ETS_81471_PiazzaSense_V1.0.0.knxprod
Installationshinweise
Lebensgefahr durch elektrischen Strom
•
Das Gerät ist für die feste Installation in trockenen Innenräumen
vorgesehen.
•
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden.
•
Bei Planung und Errichtung von Anlagen sind die Richtlinien,
Vorschriften und Bestimmungen, sowie die gültigen
KNX-Richtlinien des jeweiligen Landes zu beachten.
•
Beim Anschluss muss das Gerät spannungsfrei geschaltet sein.
•
Das Gerät darf nicht geöffnet werden.
•
Ein defektes Gerät ist mit einem Rücklieferschein an den
Hersteller zurückzusenden.
Technische Daten
Versorgung:
Stromaufnahme:
KNX: (schwarz-rot)
2 kapazitive
Funktions- und
Vorwahltasten, OLED
Display gelb
128x64 px
Programmiertaste
Magnettaster
Programmier-LED
Gehäuse:
Breite:
Höhe:
Länge:
Gewicht:
Montage:
Verschmutzungsgrad:
Schutzart:*
Schutzklasse:**
Überspannungs-
kategorie:
KNX Bus:
Erfüllt:
Klimabeständigkeit:
Umgebungsbeding-
ungen im Betrieb:
Lagertemperatur:
Transporttemperatur:
Rel. Feuchte:
(nicht kondensierend)
KNX registriert:
gemäß EMV-
Richtlinie:
* (nach EN 60529); ** (nach IEC 1140)
über KNX Bus
24V/40mA (ca. 1W)
0,6...0,8mm eindrähtig, TP
Kunststoff ABS - PC
70 mm
37 mm
70 mm
55 g
Durch Einbau in 55 mm UP-
Dose.
2
IP20
III
III
SELV DC 30V
EMC directive 2014/30/EU
EN 50090-2-2
-5°C bis +45°C
-25°C bis +55°C
-25°C bis +70°C
5 % bis 93 %
Ja
(Wohn- und Zweckbau),
Niederspannungsrichtlinie.
