Multi-Tech iSMS - Kurzanleitung zur Einrichtung mit Nagios und
Icinga

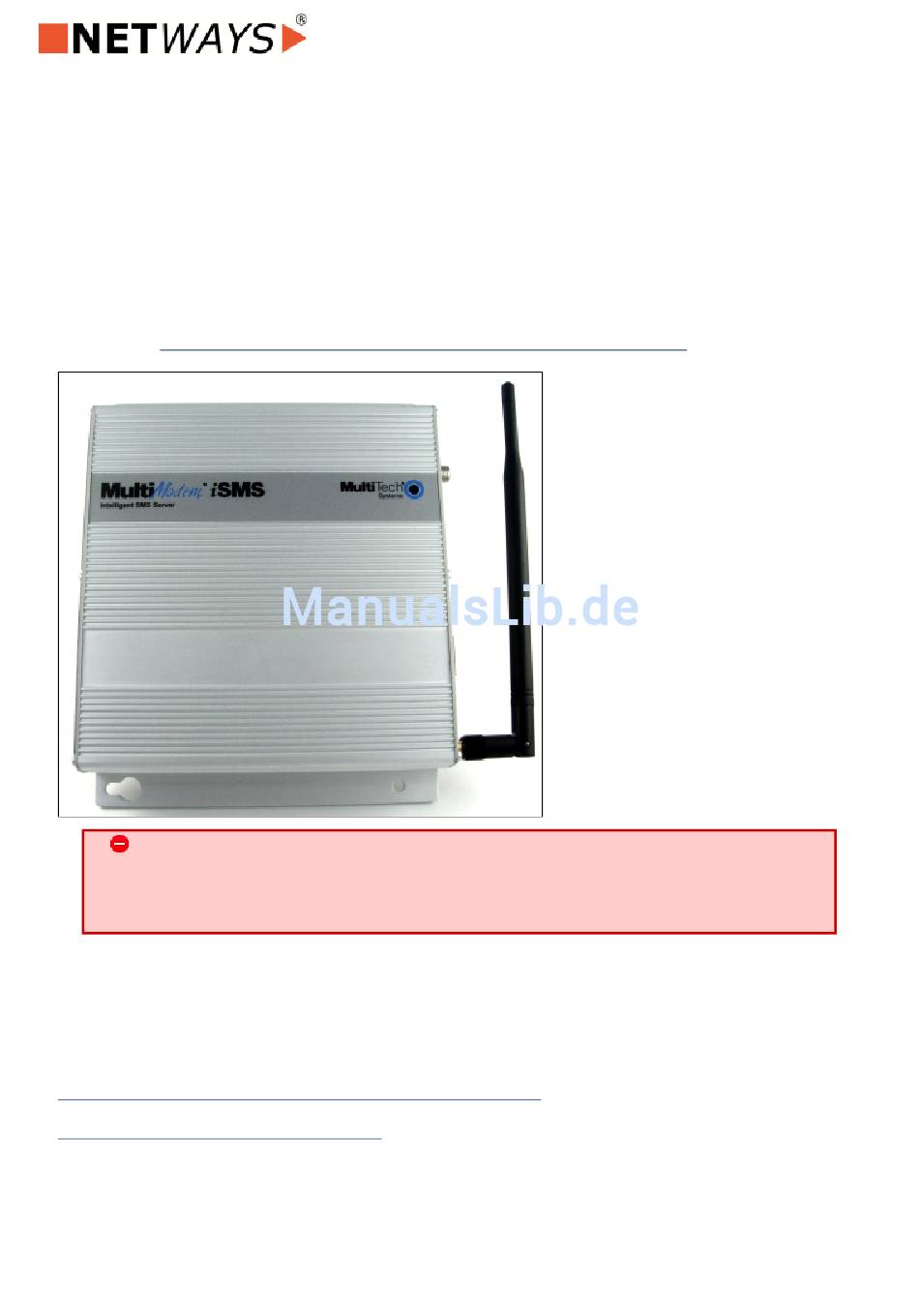

Der Multi-Tech iSMS™ ist ein dediziertes Gerät zum Versenden und Empfangen von SMS Textnachrichten.
Man bindet das Gerät ganz einfach per Ethernetschnittstelle in das vorhandene Netzwerk ein und verbindet sich
über das eingebaute Quad-Band GSM Modem mit dem GSM Netz. Jetzt kann jeder im Netzwerk
SMS-Nachrichten versenden, was es Unternehmen ermöglicht Kunden, Abonnenten, Mitglieder und
Interessenten via SMS mit einem Klick zu erreichen. Das API-Interface (siehe unten) erweitert die iSMS
Funktionalitäten, indem es die Einbindung in andere Applikationen wie. z.B. Monitoring Server ermöglicht.
Herstellerlink:
http://www.multitech.com/en_US/PRODUCTS/Families/MultiModemiSMS/
Wir empfehlen bei älteren Geräte, die mit der Firmware 1.50.7 ausgeliefert werden, ein
Upgrade auf Version 1.51.9 durchzuführen. Hier wurden einige Fehler behoben. Die CLI via
Telnet kann teilweise Fehlerhaft arbeiten, sollte das Gerät Datenpakete von anderen
Systemen erhalten. Die Funktionalität des Gerätes ist hiervon jedoch nicht beeinträchtigt.
Einbindung in Nagios und Icinga
Für die Einbindung in Nagios und Icinga haben wir Integrationsskripte entwickelt.
Weitere Informationen und Downloadmöglichkeiten finden Sie auf unseren Community-Seiten:
https://www.monitoringexchange.org/wiki/Plugin:check_smsfinder.pl
https://www.netways.org/projects/plugins/files
Disclaimer
Copyright © 2013 NETWAYS GmbH
All rights reserved
Copyright © NETWAYS GmbH
1
Werbung
Inhaltszusammenfassung für Netways Multi-Tech ISMS
- Seite 1 Multi-Tech iSMS - Kurzanleitung zur Einrichtung mit Nagios und Icinga Der Multi-Tech iSMS™ ist ein dediziertes Gerät zum Versenden und Empfangen von SMS Textnachrichten. Man bindet das Gerät ganz einfach per Ethernetschnittstelle in das vorhandene Netzwerk ein und verbindet sich über das eingebaute Quad-Band GSM Modem mit dem GSM Netz.
- Seite 2 Die NETWAYS GmbH haftet nicht für etwaige Fehler in dieser Dokumentation. Eine Haftung für mittelbare und unmittelbare Schäden, die im Zusammenhang mit der Lieferung oder dem Gebrauch dieser Dokumentation entstehen, ist ausgeschlossen, soweit dies gesetzlich möglich ist. Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie die...
- Seite 3 "1234" steht hier für die Pinnummer Ihrer Simkarte. Sie können aber auch die Pinnumer wieder aktivieren: > AT+CLCK="SC",1,"1234" Den Status überprüft man mit > AT+CLCK="SC",2 Dabei bedeutet +CLCK: 0 - PIN-Abfrage ist deaktiviert +CLCK: 1 - PIN-Abfrage ist aktiviert Signalstärke >at+csq Ausgabe: Copyright © NETWAYS GmbH...
- Seite 4 Wenn das Modem in PDU Modus eingeschaltet ist, ist der Versand reiner Textnachrichten nicht möglich. Mit AT+CMGF=1 kann man in Text-Modus umschalten. SMS-Versand über das Webfrontend Zum SMS-Versand sollten Sie noch einen entsprechenden User unter "SMS Services" --> "Send SMS Users" anlegen: Copyright © NETWAYS GmbH...
- Seite 5 Der iSMS kann von Haus aus SMS über sein Webfrontend versenden. Damit man das Gerät in die Alarmierung mit einem Monitoring Server einbinden kann, muss man die HTTP Send API einrichten. Diese Einstellungen kann man auf folgender Seite im Webfrontend unter "SMS Services" -> "Send API" vornehmen: Copyright © NETWAYS GmbH...
- Seite 6 "Save & Restart" im Flashspeicher des Geräts abspeichern! Konfiguration der HTTP Receive API für den SMS Empfang Nachdem man unter "SMS Services" -> "Send API" die Einstellung "Non Polling Receive Status" aktiviert hat und abgespeichert hat, können nachfolgende Einstellungen vorgenommen werden: Copyright © NETWAYS GmbH...
- Seite 7 Wobei die Zahl natürlich abweichen kann. Die angegebene Zahl wird vom iSMS nach Eingang der SMS vergeben. Falls ein Fehler auftritt, gibt das Gerät einen der folgenden Fehlercodes zurück: Error Code Error Description Response to Authentication Failed Send API, Query API Parse Error Send API, Query API Copyright © NETWAYS GmbH...
- Seite 8 Nachfogend wird davon ausgegangen, dass der iSMS tarbal nach /usr/local/nagios/libexec entpackt wurde, damit finden sich unterhalb von isms alle nötigen Perlskripte. Überwachung des Modems Im Folgenden ist ein Beispiel für ein Kommando und ein Service für die Überwachung des Modems zu finden. Copyright © NETWAYS GmbH...
-
Seite 9: Benachrichtigung Einrichten
'$NOTIFICATIONTYPE$ $HOSTNAME$,$SERVICEDESC$> is $SERVICESTATE$ /$SHORTDATETIME$/ $SERVICEOUTPUT$' Sollten diese, so übernommen werden, ist zu bachten das ein Hostobjekt smsfinder existiert und in der resource. $USER13$ $USER14$ , der Benutzer und sein Passwort für die HTTP-API des Modems eingetragen sind. Copyright © NETWAYS GmbH... - Seite 10 ScriptAlias /nagios/isms "/usr/local/nagios/libexec/isms" <Directory "/usr/local/nagios/libexec/isms"> Options ExecCGI AllowOverride None Order allow,deny Allow from 192.168.2.1 # SMS Finder </Directory> commands für den Versand sind noch anzupassen, so dass eine ID aus der Datenbank heraus generiert werden kann: Copyright © NETWAYS GmbH...
- Seite 11 Scripts, führt dies jedoch zu einem PERL-Fehler. Im Webinterface unter dem Punkt "SMS Services" -> "SMS API" ist daher ganz am Ende der Seite die Anzahl der zu versendenden SMS innerhalb eines XML-Dokuments auf zu setzen. Copyright © NETWAYS GmbH...
