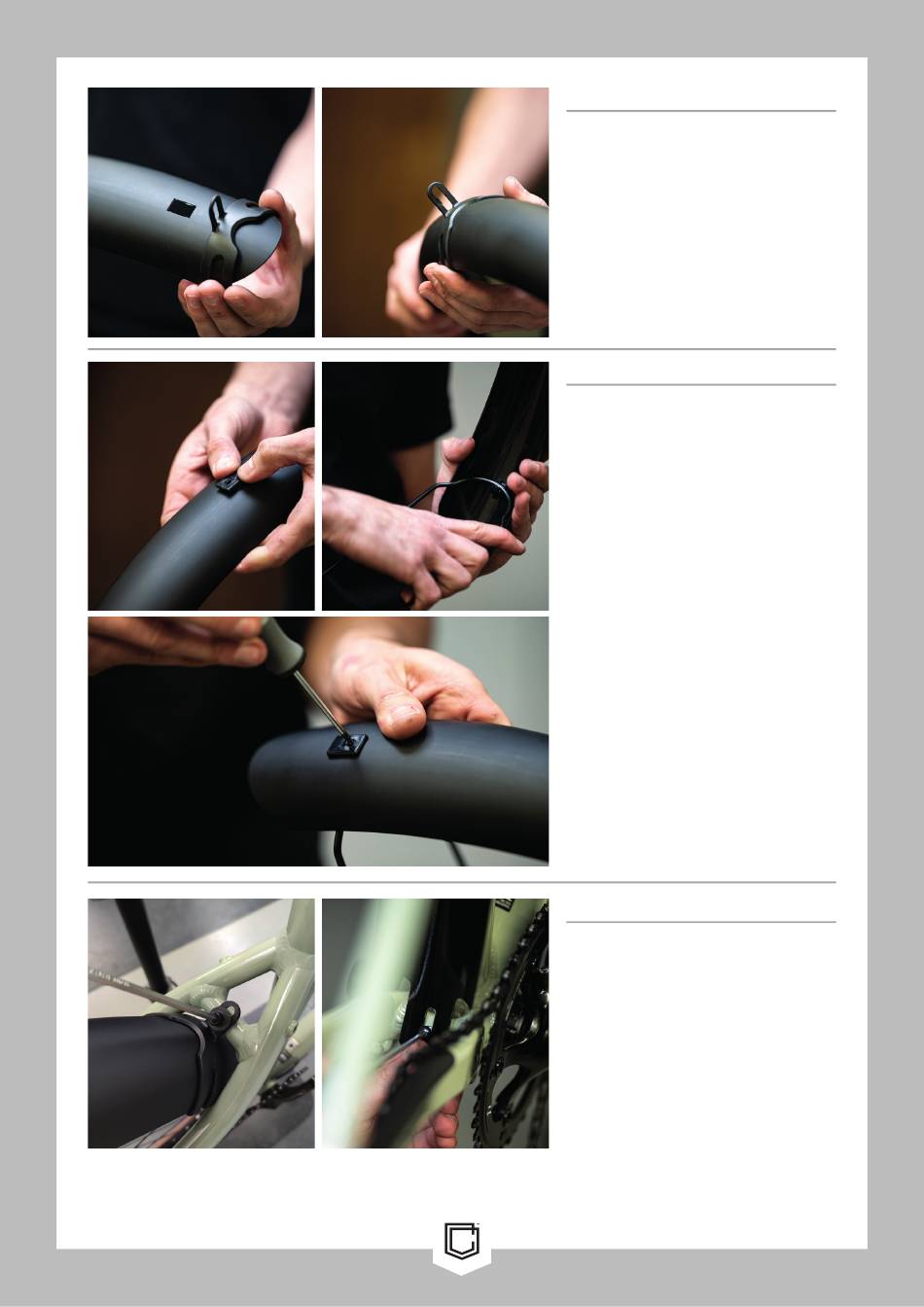

SCHRITT 8
MONTAGE DES HINTEREN
SCHUTZBLECHS
Entferne mit einem 6 mm Inbusschlüssel
die Hinterradachse und nimm das
Hinterrad heraus.
Schiebe die Befestigungsklammer auf das
hintere Schutzblech, wie auf dem Foto
abgebildet. Schiebe die Klammer, mit nach
oben gerichteter Lasche, bis zur Mitte des
Schutzblechs.
SCHRITT 9
Befestige den Klemmsatz in der dafür
vorgesehenen Aufnahme und lasse den
Befestigungsbügel in den Klemmhaken
einklicken. Schraube anschließend die
Sicherungsschraube von oben ein.
SCHRITT 10
Befestige die obere Lasche in der Brücke
zwischen den Kettenstreben mit dem
Distanzstück, einer M5 x 10 mm Schraube
und einem 4 mm Inbusschlüssel.
Befestige anschließend die untere Lasche
des Schutzblechs mit einer M5 x 10 mm
Schraube und dem 4 mm Inbusschlüssel in
der Brücke zwischen den Kettenstreben.
