Anschluss
Eine Stromversorgung von 24 V ist notwendig, entweder direkt über die Lichtrufanlage oder über ein entsprechendes Netzteil (optional,
Tabelle 1).

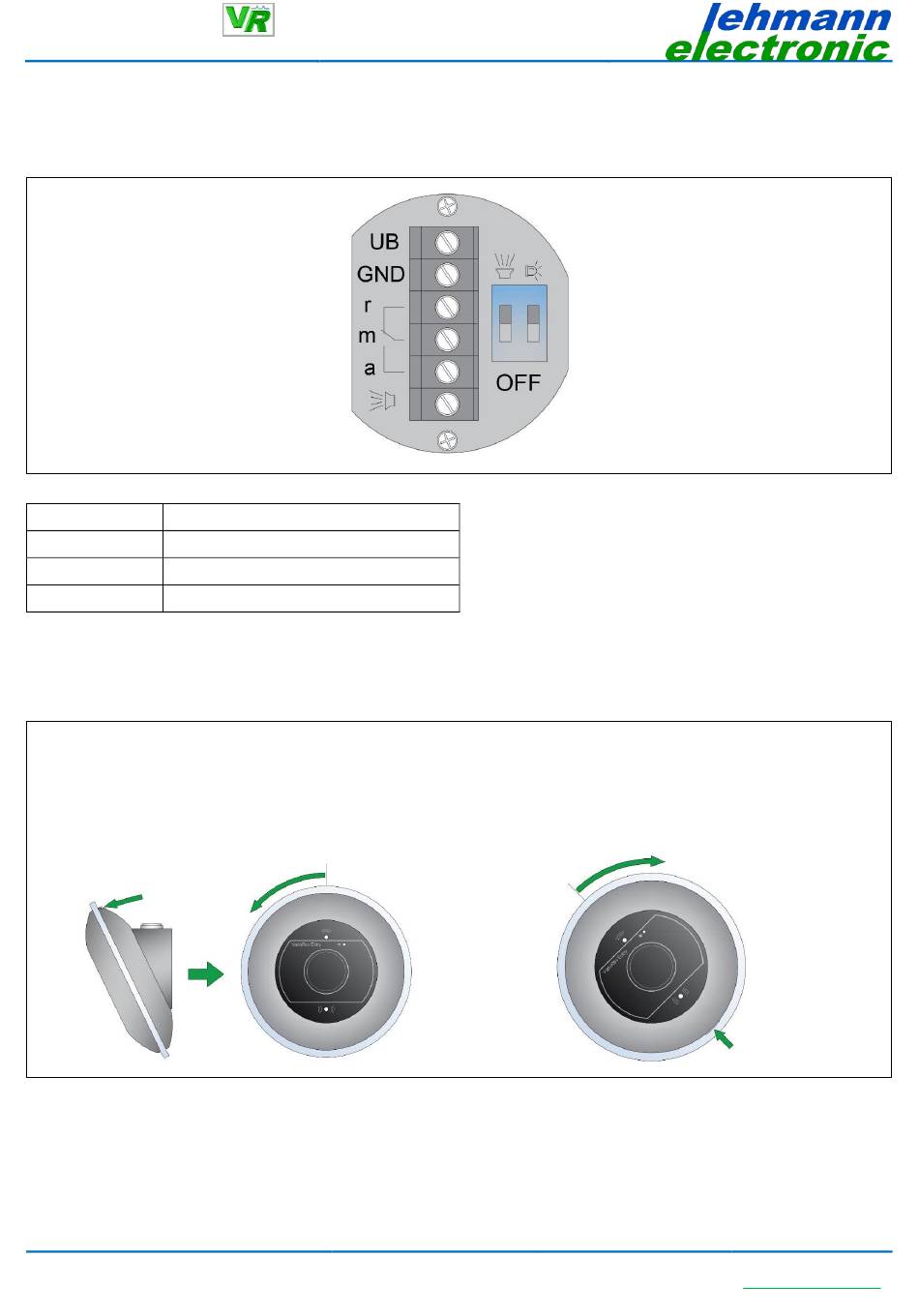

Bild 2: Anschaltung / Ruf LED und akustische Signalisierung Ein/Aus
Spannungsversorgung + 24 V
Spannungsversorgung GND
Rufschaltkontakt (Öffner)
Rufschaltkontakt (Gemeinsam)
Rufschaltkontakt (Schließer)
Ausgang akustischer Signalg.
Kontaktbelastung 100mA DC
Tabelle 1: optionale Netzteile
Artikelnummer
Benennung
701.188
Hutschienen-Netzteil 24 V DC 2 A
701.982
Schalterdosen-Netzteil 24 V DC 0,5 A
701.318
Stecker-Schaltnetzteil 24 V 300 mA weiß
Öffnen und Schließen des Gehäuses
Zum Anschluss per Kabel an eine Lichtrufanlage, zur Herstellung der Stromversorgung, Ein- und Ausschalten der Signalisierungen und
zur Wandmontage muss das Gehäuse geöffnet werden.
Bild 2: Öffnen und Schließen
Öffnen
1.
Den Hebel (A) nach vorne drücken
2.
Bei gedrücktem Hebel die Front gegen
den Uhrzeigersinn ca. 45 Grad drehen (B)
(A)
Lichtsignal- und Personenfunk-Technologien
Lehmann Electronic GmbH Niederkassel
Anleitung
VarioRec
(B)
Reha- und Pflegetechnik
Copyright © 2021
Entry
Dipschalter zum Ein- und Ausschalten
des Ruf-LED-Leuchtrings und des
akustischen Signals.
Die Signale sind im Auslieferungs-
zustand eingeschaltet.
Schließen
3.
Die Front 45 Grad versetzt auf den
Boden so aufsetzen, dass die
Aussparung auf die Nase passt (C)
4.
Die Front im Uhrzeigersinn um 45 Grad
drehen, bis diese hörbar einrastet (D)
