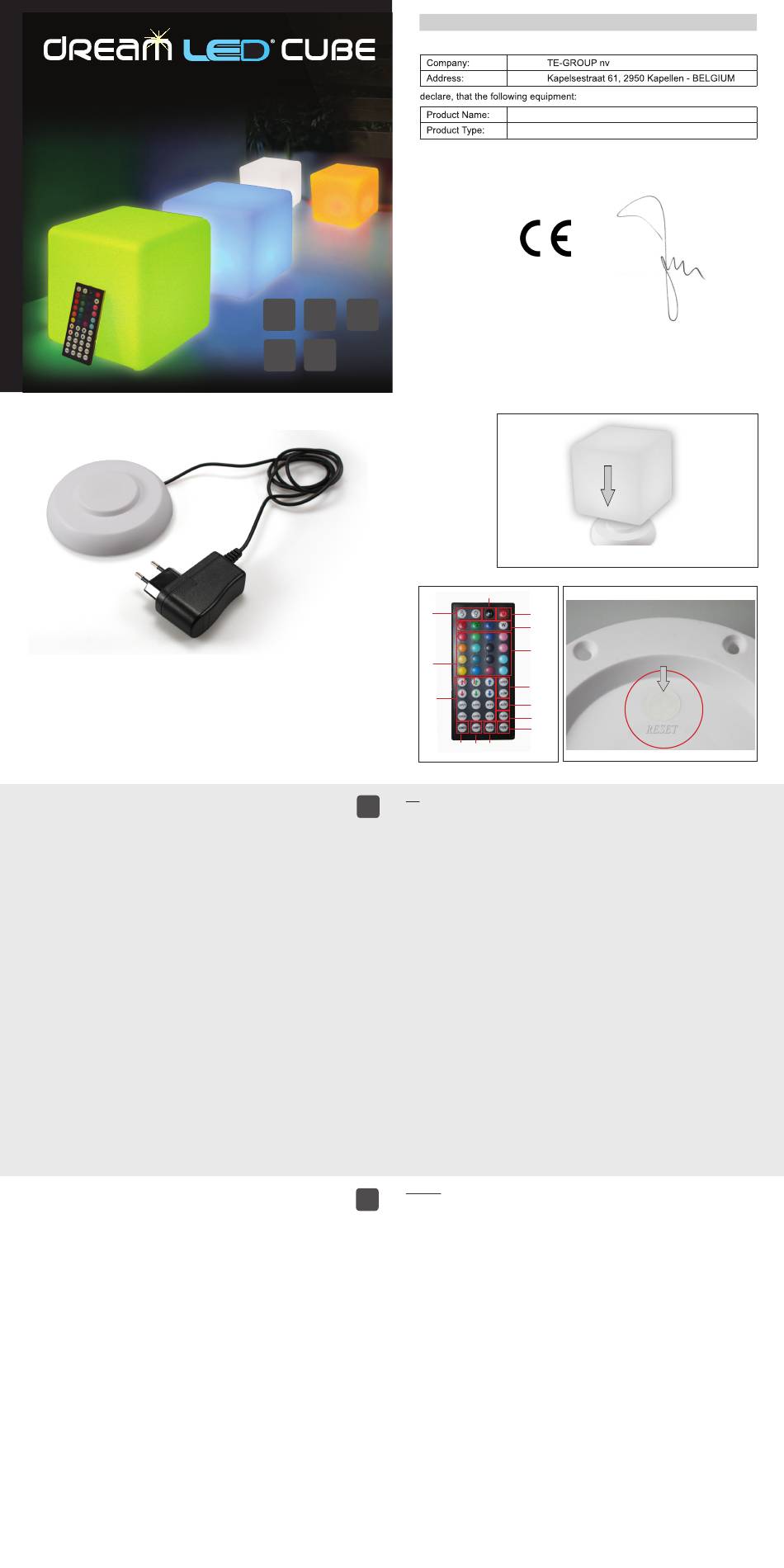

TE-Group RGB LED Cube Handbuch

ILLUSTRATION 1
PACKAGE CONTENTS
The DreamLED Cube consists of:
* LED cube
* Induction plate for charging
* RGB Infrared advanced remote control
* 230V DC adapter
FEATURES & INSTALLATION TIPS
• Can be used indoor and outdoor, from home decoration to lighting in the bedroom or the swimming pool
• Wireless induction charging
• Low carbon, energy-saving, and environmental production
• Safe and reliable with aluminum coating battery, protected against high temperatures and explosion resistant
• Long life span, with high brightness RGB LED
• High degree of protection, IP68, 100% waterproof
• High-tenacity, against deformation, not easily broken
• The way to extend the battery life is charging promptly when power is low
• The remote control, adaptor and charging plate are NOT waterproof. Please keep away from water.
CHARGING INSTRUCTIONS
1) Connect the adaptor with the induction charging plate and plug into an outlet with an input voltage of 110V-240V AC.
See illustration 1
2) Place the LED Cube on top of the induction charging plate to charge. The indicator light will be red.
See illustration 2
3) The indicator light will turn green when fully charged.
DESCRIPTION OF THE REMOTE CONTROL
See illustration 3
1. ON/OFF: Turn the LED Cube ON/OFF
2. Play/Pause: Play/Pause the chosen light effect
3. DIM-buttons: Brighten or darken the chosen color
4. Main colors: Red, green, blue and white
5. Predefined colors: Change the main colors
6. QUICK/SLOW: Adjust the speed of the chosen light effect
7. AUTO: All available light effects are shown one by one
8. FLASH: The LED cube will flash in white color (#)(*)
9. FADE 7: 7 colors of the LED Cube will slowly change, from one color shade to another, without flashing (#)
10. FADE 3: 3 RGB colors will slowly change, from one color shade to another, without flashing (#)
11. JUMP 7: 7 colors of the LED Cube will change quickly (#)(*)
12. JUMP 3: The LED Cube changes into 3 RGB colors quickly (#)(*)
(#) The speed of all these light effects can be adjusted using the Quick/Slow buttons (6).
(*) The brightness of all these light effects can be adjusted using the DIM buttons (3).
13. DIY buttons and Arrow buttons: There are 3 groups of "up" and "down" arrow buttons for Red/Green/Blue colors and 6 DIY
color setting buttons. The DIY color setting buttons can be used to store your favorite color effects. Press a DIY button,
for example DIY 1, to enter the DIY color mode. You can now adjust the brightness of the Red/Green/Blue color using the
6 arrow buttons until you have created your desired light effect. Press the DIY1 button again to store the selected light
effect. The next time this button is pressed, it will display the color which you saved the last time. There are 6 DIY buttons,
so you can save your favorite 6 colors/brightnesses.
INHOUD
De DreamLED Cube bestaat uit:
* LED Cube
* Inductieplaat voor het opladen
* Geavanceerde RGB infraroodafstandsbediening
* 230V DC adapter
KENMERKEN & INSTALLATIETIPS
• Kan binnen en buiten worden gebruikt, als decoratie of verlichting in de slaapkamer of aan het zwembad
• Draadloos opladen met inductie
• Energiebesparende en milieuvriendelijke productie met weinig koolstofuitstoot
• Veilig en betrouwbaar dankzij batterij met aluminium behuizing, bestand tegen hoge temperaturen en ontploffingen
• Lange levensduur, met heel heldere RGB LEDs
• Hoge beschermingsgraad, IP68, 100 % waterdicht
• Sterk, bestand tegen vervorming, breekt niet gemakkelijk
• Verleng de levensduur van de batterij door deze onmiddellijk op te laden als ze bijna leeg is
• De afstandsbediening, adapter en inductieplaat zijn NIET waterdicht. Uit de buurt van water houden.
LAADINSTRUCTIES
1) Sluit de adapter aan op de inductieplaat en steek deze in een stopcontact van 110 V-240 V AC.
Zie afbeelding 1
2) Plaats de LED Cube op de inductieplaat om op te laden. Het controlelampje is nu rood.
Zie afbeelding 2
3) Het controlelampje wordt groen als de LED Cube volledig opgeladen is.
BESCHRIJVING VAN DE AFSTANDSBEDIENING
Zie afbeelding 3
1. ON/OFF: LED Cube aan-/uitschakelen
2. Play/Pause: Het gekozen lichteffect afspelen/pauzeren
3. DIM-toetsen: Gekozen kleur helderder of donkerder maken
4. Hoofdkleuren: rood, groen, blauw en wit
5. Vooraf gedefinieerde kleuren: Maken het mogelijk de hoofdkleurtinten te wijzigen
6. Quick/Slow: De snelheid van het gekozen lichteffect aanpassen
7. Auto: Alle beschikbare lichteffecten worden een voor een afgespeeld
8. FLASH: De LED Cube knippert in de witte kleur (#)(*)
9. Fade 7: Laat 7 kleuren van de LED Cube langzaam veranderen, van de ene kleurtint naar de andere, zonder te knipperen (#)
10. Fade 3: Laat 3 RGB kleuren van de LED Cube langzaam veranderen, van de ene kleurtint naar de andere, zonder te
knipperen (#)
11. Jump 7: Laat 7 kleuren snel veranderen (#)(*)
12. Jump 3: Laat 3 RGB kleuren snel veranderen (#)(*)
(#)Voor al deze lichteffecten kan de snelheid ingesteld worden met behulp van de Quick/Slow-toetsen (6).
(*) Voor al deze lichteffecten kan de helderheid ingesteld worden met behulp van de DIM-toetsen (3).
13. DIY toetsen ("doe-het-zelf") en Pijl-toetsen: Er zijn 3 groepen van "op" en "neer" pijltoetsen voor Rood/Groen/ Blauw en 6
DIY ("doe-het-zelf") toetsen om kleuren in te stellen. De DIY toetsen kunnen gebruikt worden om uw persoonlijk favoriete
kleureffecten in te stellen. Druk op een DIY toets, bijvoorbeeld DIY 1, om de DIY kleurmodus te activeren. U kunt nu de
helderheid van de Rode/Groene/Blauwe kleur aanpassen door gebruik te maken van de 6 pijltoetsen tot u uw eigen
gewenste lichteffect heeft gecreëerd. Druk nogmaals op de
volgende keer dat u op deze toets drukt, zal deze het effect afspelen dat u heeft opgeslagen. Er zijn 6 DIY toetsen, dus u
kunt 6 favoriete kleuren/helderheidopties opslaan.
User's Manual
NL FR
GB
D PL
DIY1 toets om het geselecteerde lichteffect op te slaan. De
DECLARATION OF CONFORMITY
Hereby ,
The above mentioned product complies with the essential requirements, which are
specified in the directive 2004/108/EC and 2006/95/EC on the approximation of the laws on
the Member States relating to electromagnetic compatibility.
This product has been tested against following
standards and specifications, applying versions
valid on May 2013:
EN55015
EN61547
EN61000
EN61347
Joseph Van Oosterum, CEO TE-Group NV
--------------------------- Manual/DreamLED Cube/02-14/V02 -----------------------------
ILLUSTRATION 2
ILLUSTRATION 3
2
3
4
13
12 11 10
Note:
GB
• If another button is pressed during the color setting process, the selected light effect will not be saved!
• All DIY buttons are independent. For example: if you press DIY 1 button first and then press DIY 2 button, DIY 1 button will
be invalid until DIY 2 button will be pressed again and the current color will be saved.
RESET BUTTON ON THE BOTTOM SIDE
See Illustration 4
Whenever a problem occurs with the LED Cube: fails to work or does not longer respond to the remote control, just press this
button to reset the system. Place the LED Cube back on the charging plate and turn it on again.
SAFETY INSTRUCTIONS
• Never open the LED Cube or the induction plate.
• Never touch the plug contacts with sharp or metal objects.
• Make sure that cables cannot cause a trip hazard.
• Use only the original power supply and original accessories.
• Never place the device in the vicinity of heat sources.
• Never place the unit on surfaces that are heat sensitive.
• Protect the device from special liquids and vapors.
• Unplug the unit at the main power socket before cleaning. Do not use any solvent based cleaning agents, only a soft, dry
anti-static cloth.
• Do not attempt repairs yourself.
• If the unit is not properly installed or operated DreamLED
TECHNICAL DATA
- Operating voltage: 110-240V AC, 50/60 Hz
- Power supply: Euro
- Power consumption: max 8 watts
- Ambient operating temperature: -10 ~40 °C
- Humidity: 10% - 85% (none condensing)
- Storage temperature: -20 ~60 °C
- Storage humidity: 5% - 90% (none condensing)
- Protection class: LED Cube: IP68, Induction Plate: only for indoor use, Adapter: only for indoor use
LED Cube:
LED RGB IP68
DC 7,5V, 1A, 8W
8x EPISTAR LEDs, 1,4W total
Max. 60 lumen
120° light angle
Dimensions (L*W*H): 200 x 200 x 200 mm
Induction Plate:
DC 7,5V at 1A
Remote:
20 color buttons + 6 different color-light programs + DIM/faster/slower function + Pause + Auto + 6 programmable DIY buttons
+ 6 "mix" buttons (arrow buttons).
Battery: CR 2025
Adapter: Input: 100-240V * Output: 7,5V / 1A (2A thermal fuse)
GUARANTEE
Copyright © DreamLED . DreamLED
®
product quality and outstanding customer service. That is why DreamLED
material and workmanship for a period of two (2) years from the date of original purchase of the product.
Opmerking:
NL
• Als u op een andere toets drukt tijdens het instellen van het gewenste kleureffect, zal het geselecteerde effect niet worden
opgeslagen!
• Alle DIY toetsen zijn onafhankelijk. Bijvoorbeeld: als u eerst op de DIY1 toets drukt en vervolgens op de DIY2 toets, zal
de DIY1 toets nietig worden tot de DIY2 toets nogmaals wordt ingedrukt en de huidige kleurinstelling opgeslagen is.
RESET-KNOP OP DE ONDERKANT
Zie Illustratie 4
Wanneer zich een probleem voordoet met de LED Cube: werkt niet meer of reageert niet meer op de afstandsbediening,
drukt u op deze knop om het systeem te resetten. Plaats de LED Cube terug op de inductieplaat en zet hem weer aan.
VEILIGHEIDSINSTRUCTIES
• Open nooit de LED Cube of inductieplaat.
• Raak nooit de stekkercontacten met scherpe en metalen voorwerpen aan.
• Zorg ervoor dat leidingen dusdanig gelegd worden dat niemand erover kan struikelen of erop kan trappen.
• Gebruik enkel origineel toebehoren.
• Zet het apparaat nooit in de nabijheid van warmtebronnen.
• Zet het apparaat nooit op oppervlakken die gevoelig voor warmte zijn.
• Bescherm het apparaat tegen speciale vloeistoffen en wasems.
• Gebruik voor het reinigen geen schoonmaakmiddelen met oplosmiddel, maar uitsluitend een zachte, droge en
antistatische doek. Trek vóór elke reiniging van het apparaat de stekker uit het stopcontact.
• Een reparatie mag enkel door geschoold, geautoriseerd personeel uitgevoerd worden.
• Bij ongeëigend gebruik aanvaardt DreamLED
TECHNISCHE GEGEVENS
- Bedrijfsspanning: 110-240V AC, 50/60 Hz
- Voeding: Euro
- Stroomverbruik: tot 8 watt
- Omgevingstemperatuur voor gebruik: -10 ~ 40 °C
- Luchtvochtigheid: 10% - 85% (niet condenserend)
- Temperatuur voor opberging: -20 ~ 60 °C
- Luchtvochtigheid voor opberging: 5% - 90% (niet condenserend)
- Veiligheidsklasse: LED Cube: IP68, Inductieplaat: enkel voor binnenshuis, Adapter: enkel voor binnenshuis
LED Cube:
LED RGB lP68
DC 7,5V, 1A, 8W
8x EPISTAR LED's, 1,4W totaal
Max. 60 lumen
120° uitvalshoek
Afmetingen (L*B*H): 200x200x200mm
Inductieplaat:
DC 7,5V @ 1A
Afstandsbediening:
20 verschillende kleurtoetsen + 6 lichtprogramma's + DIM / sneller / trager functie + Pauze + auto + 6 programmeerbare DIY
toetsen + 6 "mix" toetsen (pijltoetsen)
Batterij: CR2025
Adapter: Ingang: 100-240V * Uitgang: 7,5V / 1A (thermische zekering 2A)
GARANTIE
Copyright © DreamLED ® . DreamLED
producten van superieure kwaliteit en een uitstekende klantenservice. Daarom garandeert DreamLED
van materiaal- en fabricagefouten gedurende een periode van twee (2) jaar na de oorspronkelijke aankoopdatum van het
product.
DreamLED Cube 20 cm
RGB LED Cube
Copyright © DreamLED
®
ILLUSTRATION 4
1
4
5
6
7
8
9
cannot accept liability.
®
is a registered trademark of TE-Group NV. The DreamLED
®
® warrants this product against all defects in
geen enkele aansprakelijkheid.
®
® is een gedeponeerd handelsmerk van TE-Group NV. Het merk DreamLED
brand stands for superior
®
® staat voor
dat dit product vrij is
®
