Inhaltszusammenfassung für Igema LEDSecure SOL

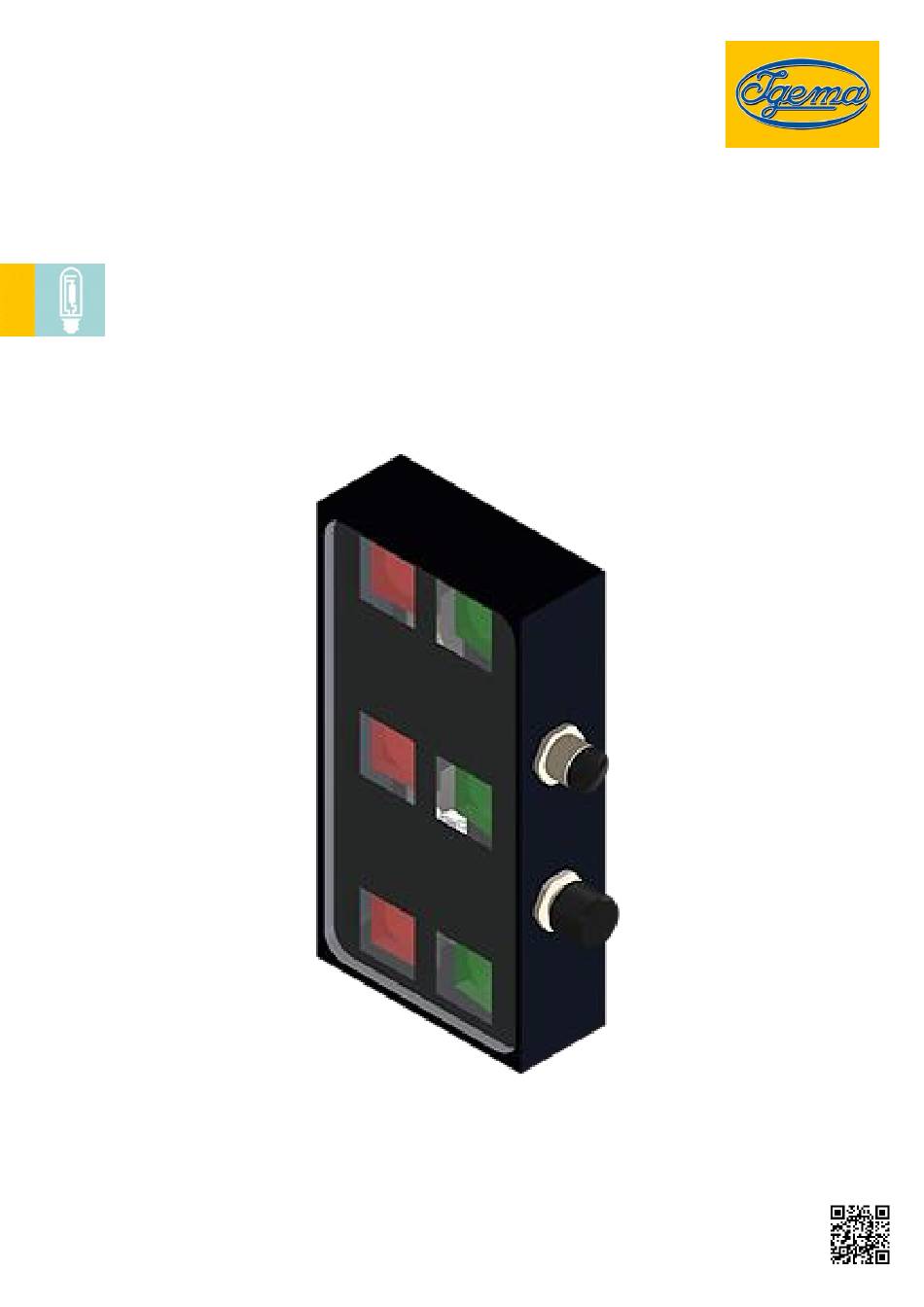

- Seite 1 Beleuchtungseinrichtung LEDSecure SOL Ausgabe 03/2021 D-A1-B-52225-DE-00 MONTAGE- UND BETRIEBSANLEITUNG...
-
Seite 2: Vorwort - Produktphilosophie
Sie haben sich für ein hochwertiges Qualitätsprodukt der IGEMA-GmbH entschieden und wir bedanken uns für Ihr Vertrauen. Seit mehr als 100 Jahren werden unter dem Markenzeichen IGEMA Mess- und Regelungssysteme entwickelt, produziert und weltweit vertrieben. Ganz nach dem Motto „Dampf ist unsere Leidenschaft“ bieten wir Ihnen insbesondere im Dampf- und Kondensatbereich das komplette Programm zum sicheren und wirtschaftlichen Betrieb Ihrer Anlagen. -
Seite 3: Inhaltsverzeichnis
4. Einsatzbereich ....................10 5. Anwendung und Funktion ................10 6. Technische Daten ..................... 11 6.1 Technische Daten Leuchte LEDSecure SOL g-r 6 .......... 11 6.2 Technische Daten Leuchte LEDSecure SOL g-r 8 .......... 11 6.3 Technische Daten Netzteil LEDSecure SOL ........... 12 6.4 Abmessungen Leuchte LEDSecure SOL g-r 6 .......... - Seite 4 Inhaltsverzeichnis (Forts.) 6. Technische Daten (Forts) ..................6.9 Abmessungen Anschlusskabel sekundär LEDSecure SOL ......15 6.10 Abmessungen Verbindungskabel LEDSecure SOL ........15 7. Optional ......................15 7.1 Ersatzteile für alte Beleuchtungseinheiten ............15 7.2 Schaltkasten ....................16 7.2.1 Technische Daten Schaltkasten LEDSecure SOL ........17 8.
-
Seite 5: Wichtige Sicherheitshinweise
Sicherheitseinrichtungen zu achten. Unqualifizierte Personen dürfen nicht mit den oben genannten Arbeiten beauftragt werden! Die IGEMA GmbH übernimmt keine Haftung für Sach- und Personenschäden, die durch unqualifizierte Personen bzw. auf Nichtbeachten dieser Montage- und Betriebsanweisung zurückzuführen sind. Falls keine ausreichend qualifizierte Person einsetzbar ist, kann die IGEMA GmbH mit der Installation/Wartung beauftragt werden. -
Seite 6: Bestimmungsgemäße Verwendung Des Gerätes
Dieses Symbol mit Signalwort weist auf eine mögliche Gefahrensituation hin, Nichtbeachtung Personen- Sach- Umweltschäden führen kann. Vorsicht Dieses Symbol mit Signalwort weist auf eine mögliche Gefahrensituation hin, Nichtbeachtung zu Schäden am Gerät führen kann. Achtung Dieses Symbol weist auf nützliche Informationen und Empfehlungen hin sowie auf Maßnahmen, Werterhaltung Ihres... -
Seite 7: Sicherheit Am Arbeitsplatz
1.3 Sicherheit am Arbeitsplatz Bevor die Installation des Gerätes oder die Wartung am Gerät vorgenommen wird, muss ein sicherer Zugang gewährleistet und ein abgesicherter Arbeitsbereich abgesteckt sowie gekennzeichnet werden, für ausreichende Beleuchtung des Arbeitsbereiches ist zu sorgen. Für schwere Lasten ist stets Gefahr eine Hebevorrichtung zu verwenden! Vor Beginn jeglicher Arbeiten, ist sorgfältig zu prüfen, welche Flüssigkeiten oder Gase sich in... -
Seite 8: Gerätespezifische Sicherheitshinweise
Die IGEMA GmbH Mess- und Regelsysteme übernimmt keine Haftung, sollten die genannten Vorschriften, Anweisungen und Warnhinweise nicht beachtet und befolgt werden. Änderungen an einem IGEMA Gerät, sofern sie nicht in der Montage- und Betriebsanleitung ausdrücklich aufgeführt sind, liegen in der Verantwortung des Anwenders. -
Seite 9: Geräteaufbau
Geräteaufbau 3.1 Aufbau Die LEDSecure SOL besteht aus 5 Komponeten, ein Netzteil, den Anschlusskabel sekundär, den Beleuchtungsmodul(en), den Verbindungskabeln, sowie den Blendkästen. 3.2 Ausführungen Das Netzteil: • Das Standardnetzteil (Netzteil LEDSecure SOL) ist auf der Primärseite mit einer 3 Meter langen Anschlussleitung versehen. -
Seite 10: Einsatzbereich
• Zweifarbenanzeiger Grün-Rot BU Anwendung und Funktion Die LEDSecure SOL – Beleuchtungseinrichtung dient zur Erzeugung der grünen und roten Lichtphase, welche notwendig sind, um die farbliche Unterscheidung zwischen Flüssigkeit und Gas am Zweifarbenanzeiger -Typ Grün-Rot zu ermöglichen. Speziell für diesen Einsatzzweck entwickelt, ist sie für die thermischen und physikalischen Anforderungen bestens geeignet. -
Seite 11: Technische Daten
Die Versorgung erfolgt über ein Schaltnetzteil mit einen Spannungseingangsbereich von 100- 240VDC. Die Spannungsversorgung muss in der Kundenanlage mit 6A abgesichert sein. Ist dies nicht möglich gibt es anstelle des Standardnetzteiles (Netzteil LEDSecure SOL) optionale Möglichkeiten wie den Schaltkasten LEDSecure Sol. Dieser beinhaltet dann eine dementsprechende Absicherung. -
Seite 12: Technische Daten Netzteil Ledsecure Sol
6.3 Technische Daten Netzteil LEDSecure SOL Typenbezeichnung Netzteil LEDSecure SOL elektromagnetische Verträglichkeit EN 61326-1 Niederspannung EN 60730-1 Nenneingangsspannung 100 - 240 VAC max. Eingangsspannungsbereich 90 - 265 VAC Netzfrequenz 47 - 63 Hz Eingangsstrom @ 115 VAC 0,75 A Eingangsstrom @ 230 VAC:... -
Seite 13: Abmessungen Leuchte Ledsecure Sol G-R 6
6.4 Abmessungen Leuchte LEDSecure SOL g-r 6 6.5 Abmessungen Leuchte LEDSecure SOL g-r 8... -
Seite 14: Abmessungen Netzteil Ledsecure Sol
6.6 Abmessungen Netzteil LEDSecure SOL 6.7 Abmessungen Blendkasten LEDSecure SOL 6 6.8 Abmessungen Blendkasten LEDSecure SOL 8... -
Seite 15: Abmessungen Anschlusskabel Sekundär Ledsecure Sol
7.1 Ersatzteile für alte Beleuchtungseinheiten Die LED-Beleuchtungseinheit SOL 6 (20-00150) oder SOL 8 (20-00151) kann durch eine neue LEDSecure SOL g-r 6 (40-11126) oder LEDSecure SOL g-r 8 (40-11125) ersetzt werden. Zusätzlich muss der Blendkasten LEDSecure SOL 6 (25-12772) oder Blendkasten LEDSecure SOL 8 (25-12774) ersetzt werden. -
Seite 16: Schaltkasten
Zuleitung an den Eingangsklemmen angeschlossen werden. Eine A- kodierte M12 Buchse ist außen am Schaltkasten angebracht. Über das Anschlusskabel sekundär LEDSecure Sol (25-13015) mit einer Standardlänge von 3 Metern kann die erste Leuchte versorgt werden. Andere Längen sind bis zu 15 m in 1 m Schritten nach Kundenwunsch möglich. -
Seite 17: Technische Daten Schaltkasten Ledsecure Sol
7.2.1 Technische Daten Schaltkasten LEDSecure SOL Typenbezeichnung Schaltkasten LEDSecure SOL Schutzart nach DIN EN 60529 IP 65 Abmessungen 300 x 200 x150mm Gehäusewerkstoff Edelstahl 1.4301, elektropoliert 100 – 240 VAC Nenneingangsspannung 90 – 265VAC max. Eingangsspannungsbereich 47 – 63Hz Netzfrequenz Elektrische Absicherung 1-polig + N 6A Auslösecharakteristik B... -
Seite 18: Erstmontage
Über das Anschlusskabel sekundär kann nun die erste Leuchte mit Spannung versorgt werden. 10. Inbetriebnahme Die Beleuchtungseinrichtung LEDSecure Sol darf erst in Betrieb genommen werden, nachdem alle Geräte montiert, alle Anschlüsse gelegt und der Aufbau auf Korrektheit geprüft ist. 11. Lebensdauer Die Lebensdauer des Gerätes hängt von den Betriebsbedingungen ab. -
Seite 19: Instandhaltung Und Wartung
Zeigen beide Prüfungen, dass Beleuchtungsmodul und Netzteil o.k. sind liegt ein Fehler am Kabel vor. Dieses hochwertige IGEMA- Produkt wurde unter Anwendung der QM-System- vorgaben gemäß DIN EN ISO 9001:2000 projektiert, gefertigt und geprüft. Sollte das angelieferte Gerät Transportschäden aufweisen oder trotz unserer Qualitäts-Endkontrolle zu Beanstandungen Anlass geben, so wenden Sie sich... - Seite 20 IGEMA GmbH Antwerpener Str. 1 Fon.: +49 2501 92424-0 48163 Münster Fax.: +49 2501 92424-99 Deutschland info@igema.com www.igema.com...
