RGB Bedienungsanleitung
RGB User manual
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MD mXion RGB

Inhaltszusammenfassung für MD mXion RGB

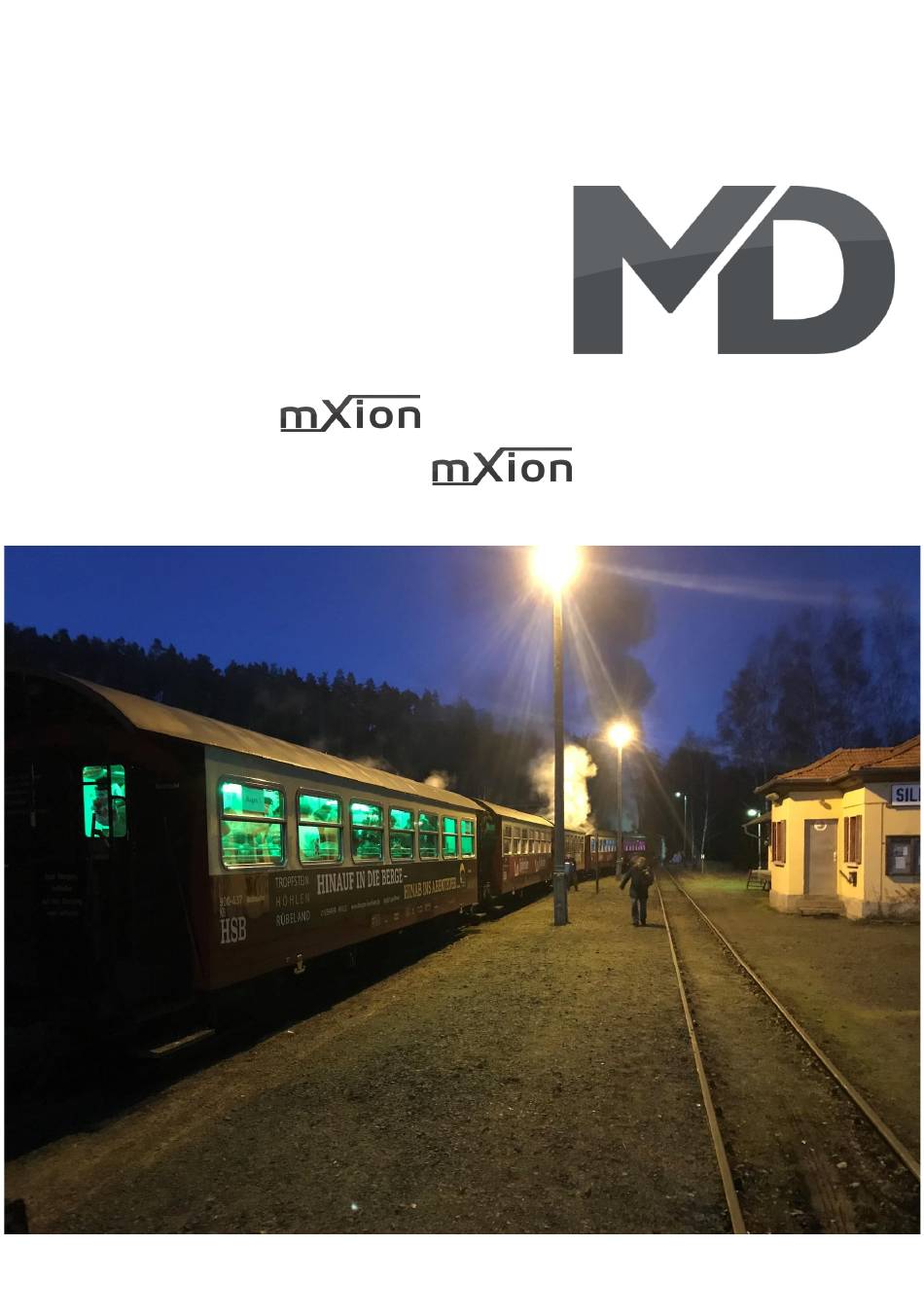

  • Seite 1 RGB Bedienungsanleitung RGB User manual...

  • Seite 2: Einleitende Information

    Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description Farb-LEDs Color-LEDs Farbdurchläuf Color fading Modellbahnzeit Model train time Programmiersperre Programming lock Programmiermöglichkeiten Programming options Programmierung von binären Werten Programming binary values Pufferspeicher Buffer control...

  • Seite 4: General Information

    Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein.

  • Seite 5: Summary Of Functions

    Funktionsumfang Summary of Funktions ▪ DC/AC/DCC Betrieb DC/AC/DCC operation ▪ Analog & Digital Analog & digital ▪ Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module ▪ Basislänge 400mm, erweiterbar bis 800mm Base 400mm, extension up to 800mm ▪ Ideal für Schlafwagen, Panoramawagen und HSB Ideally for sleeping, panorama and HSB cars ▪...

  • Seite 6: Scope Of Supply

    Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion RGB mXion RGB...

  • Seite 7: Hook-Up

    Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g.

  • Seite 8: Connectors

    Anschlussbuchsen Connectors Schalten Sie Verbraucher zwischen A1/A2/A3 und Switch loads between A1/A2/A3 and gemeinsamen +5V Pol. common +5V pole. Wenn die Länge von 400mm nicht ausreichend lang ist, If the length of 400mm is not long enought, kann die RGB Lichtleiste beliebig erweitert werden mit the RGB light bar can be expanded with dem Zusatzmodul.

  • Seite 9: Product Description

    Produktbeschreibung Product description Der mXion RGB ist ein 3-Kanal RGB-Lichtleiste. The mXion RGB is a 3 channel RGB light bar Es besticht durch seine sehr geringen Abmaße und It is due the high functionality durch den hohen Funktions- und Leistungsumfang.

  • Seite 10: Color-Leds

    Farb-LEDs Color-LEDs Über 5 Slots können eigene Farben frei definiert You can freely define your own colors via 5 werden. Hierfür stehen die CVs 140-187 zur slots will. CVs 140-187 are available for this Verfügung. Als Beispiel Kanal 1. CV140-147. available.

  • Seite 11: Model Train Time

    Modellbahnzeit Model train time Wenn Ihre Zentrale die digitale Modellbahnzeit When your headquarters is the digital model unterstützt (siehe unsere 30Z Zentrale) ist es ralway time supported (see our 30Z möglich, über die Modellbahnzeit Ausgänge oder command station) it is possible over the Farben schalten zu lassen.

  • Seite 12: Programming Lock

    Programmiersperre Programming lock Um versehentliches Programmieren To prevent accidental programming to zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a CV 15 = CV 16 ist eine Programmierung programming possible.

  • Seite 13: Programming Binary Values

    Programmierung von binären Werten Programming binary values Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of sogenannten binären Werten. Das so-called binary values. The bedeutet, dass mehrere Einstellungen in means that several settings einem Wert zusammengefasst werden. in a value.

  • Seite 14: Programming Loco Adress

    Programmierung Lokadressen Programming loco adress Lokadresse bis 127 werden direkt in CV 1 Locomotives up to 127 are programmed eingetragen. Hierzu muss außerdem directly to CV 1. For this, you need CV 29 CV 29 – Bit 5 „aus“ sein (wird autom. gesetzt). Bit 5 „off“...

  • Seite 15: Function Output Features

    Merkmale der Funktionsausgänge Function output features Funktion Zeitwert An/Aus Deaktiviert Dauer-An Nur vorwärts Nur Rückwärts Nur Stand Nur Fahrt Zeitfunktion sym. Zeitfunktion asym. kurz Zeitfunktion asym. lang Monoflop Einschaltverzögerung Kesselfeuer TV flackern Fotograf/Blitzlicht Petroleum flackern Leuchtstoffröhrenstart defekte Leuchtstoffröhre US strobe light US double strobe Paarw.
  • Seite 16 Funktion Timevalue On/Off Deactivated Permanent-On Forwards only Backwards only Standing only Driving only Timer sym. flash Timer asym. short Timer asym. long Monoflop Switch on delay Firebox TV flickering Photographer flash Petroleum flickering Flourescent tube defective flour. tube US strobe light US double strobe Pairwise alternating Fade in/out...

  • Seite 17: Cv-Table

    CV-Tabelle S = Standard, A = Analogbetrieb nutzbar Beschreibung Bereich Bemerkung Lokadresse 1 – 127 wenn CV 29 Bit 5 = 0 (automatisch) Softwareversion – – nur lesbar (10 = 1.0) Decoder-Resetfunktionen Grundfunktionen (CV 1-98) 3 Resetbereiche wählbar Programmiersperre (CV 15/16) RGB Ausgänge (CV140-194) Funktionsausgänge (CV 120-139) Herstellerkennung...
  • Seite 18 S = Standard, A = Analogbetrieb nutzbar Beschreibung Bereich Bemerkung A1 Schaltbefehlszuordnung siehe Anhang 1 √ A1 Dimmwert siehe Anhang 2 √ A1 Bedingung siehe Anhang 3 A1 Sonderfunktion √ siehe Anhang 4 A1 Zeitwert für Sonderfunktion √ 1 – 255 Zeitbasis 0,1 sek.
  • Seite 19 S = Standard, A = Analogbetrieb nutzbar RGB3 Schaltbefehlszuordnung siehe Anhang 1 ROT3 Dimmwert √ siehe Anhang 2 √ GRÜN3 Dimmwert siehe Anhang 2 √ BLAU3 Dimmwert siehe Anhang 2 √ WEIIS3 Dimmwert siehe Anhang 2 RGB3 Bedingung √ siehe Anhang 3 RGB3 Sonderfunktion √...

  • Seite 20: Anhang 1 - Schaltbefehlszuordnung

    Stunde AN 2 0 – 23 Für Modellbahnzeit Minute AN 2 0 – 59 Für Modellbahnzeit Stunde AUS 2 0 – 23 Für Modellbahnzeit Minute AUS 2 0 – 59 Für Modellbahnzeit Ausgangsverknüpfung 2 0 – 255 Wert addieren: +1 = A3, +2 = WEISS, +4 = RGB1, +8 = RGB2, +16 = RGB3, +32 = RGB4, +64 = RGB5, +128 = Farbdurchlauf ANHANG 1 - Schaltbefehlszuordnung...

  • Seite 21: Anhang 4 - Sonderfunktion

    ANHANG 4 – Sonderfunktion Wert Verwendung Bemerkung Keine Sonderfunktion (normaler Ausgang) Blinken symmetrisch Zeitwert erforderlich (0,1s / Wert) Blinken asymmetrisch kurz AN (1:4) Zeitwert (0,1s / Wert) bestimmt den längeren Wert Blinken asymmetrisch lang AN (4:1) Fotoblitz Zeitwert erforderlich (0,25s / Wert) Kurzzeitfunktion/Monoflop (autom.
  • Seite 22 CV-Table S = Default, A = Analog operation usable Description Range Note Loco address 1 – 127 if CV 29 Bit 5 = 0 (automatically reset) Software version – – read only (10 = 1.0) Decoder reset functions basic settings (CV 1-98) 3 ranges available programming lock (CV 15/16) RGB functions (CV140-204)
  • Seite 23 S = Default, A = Analog operation usable Beschreibung Bereich Bemerkung A1 switch command see attachment 1 A1 dimming value √ see attachment 2 A1 condition √ see attachment 3 A1 special function √ see attachment 4 √ A1 time for special function 1 –...
  • Seite 24 S = Default, A = Analog operation usable RGB3 switch command see attachment 1 RED3 dimming value √ see attachment 2 √ GREEN3 dimming value see attachment 2 √ BLUE3 dimming value see attachment 2 √ WHITE3 dimming value see attachment 2 RGB3 condition √...
  • Seite 25 S = Default, A = Analog operation usable hour ON 2 0 – 23 for modelt rain time minute ON 2 0 – 59 for modelt rain time hour OFF 2 0 – 23 for modelt rain time minute OFF 2 0 –...
  • Seite 26 ATTACHMENT 4 – Special function Value Application Note no special function (normal output) flash symetric time base (0,1s / value) flash asymetric short ON (1:4) time base (0,1s / Value) is for the long value flash a symetric long ON (4:1) Photographer flash time base (0,25s / value) monoflop (automatic switch off)

  • Seite 27: Technical Data

    Technische Daten Technical data Spannung: Power supply: 7-27V DC/DCC 7-27V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 15mA (ohne Funktionsausgänge) 15mA (with out functions) 100mA (mit RGB-W auf 100%) 100mA (with RGB-W 100%) Maximaler Funktionsstrom: Maximum function current: 0.5A 0.5 Amps. 0.5A 0.5 Amps.

  • Seite 28: Warranty, Service, Support

    Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,...

  • Seite 29: Hotline

    Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV...
