Lindner LMD-B 110 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LMD-B 110

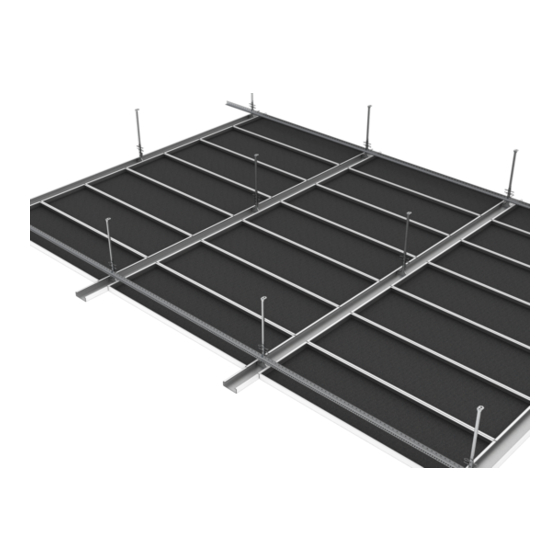

Kreuzbandrasterdecke
Deckenplatten aufgelegt
Standardmontage
Bild 1
1.
LMD-B 110 Metalldeckenplatte
8.
Nonius-Abhängeroberteil
9.
Nonius-Sicherungssplint
54. C-Bandraster
55. Nonius-Abhängerunterteil
56. Längsverbinder für C-Bandraster
57. Wandanschlussschuh
61. Querbandraster
78. Bohrkopfschraube
LMD-B 110
Sparte Decke - HKT - Licht
Montagerichtlinie
21.01.2021
Seite 1 von 27
LMD-B 110
Rev.09
MR-PMD-F0B110
