DEUTSCH

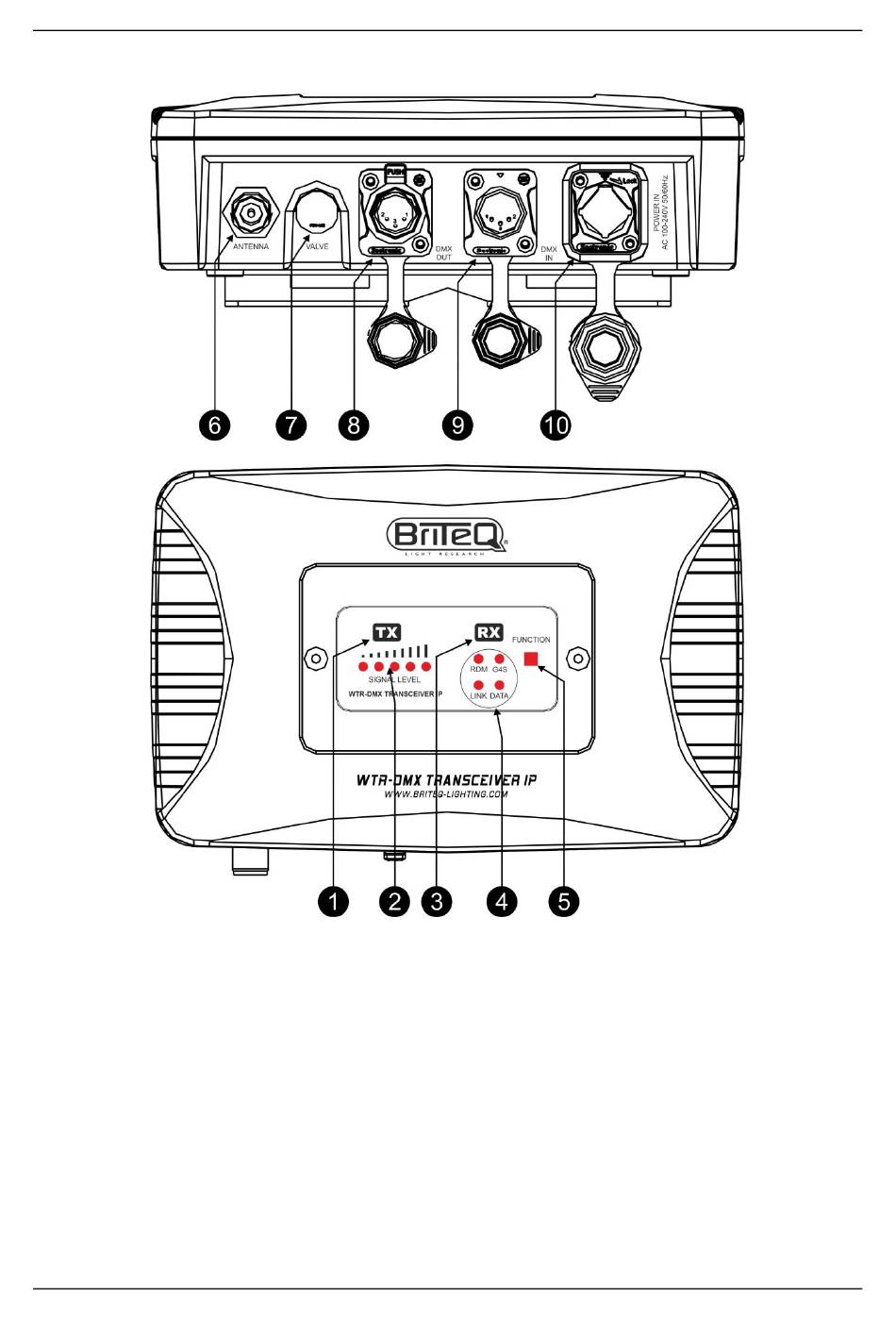

BESCHREIBUNG
1. [TX]-ANZEIGE-LED: Sendermodus, wenn sie leuchtet.
2. ANZEIGEN [SIGNALPEGEL]: zeigt die Stärke des Funksignals an.
3. LED-Anzeige [RX]: Empfänger-Modus, wenn sie leuchtet.
4. FUNKTIONSANZEIGE-LEDs:
a. [RDM]: leuchtet, wenn ein RDM-Signal vorhanden ist.
b. [G4S]: Transceiver im G4S-Protokollmodus, wenn leuchtend, im G3-Modus, wenn aus.
c. [LINK]: Transceiver ist gepaart, wenn er leuchtet, ungepaart, wenn er aus ist.
d. [DATA]: leuchtet, wenn Daten empfangen oder gesendet werden.
5. Taste [FUNCTION]: zum Einstellen des gewünschten Modus (TX oder RX) und der Kopplung (Pairing).
6. ANTENNE
7. VENTIL
8. DMX OUTPUT: 3p XLR-Busche
9. DMX INPUT: 3p XLR-Stecker
10. POWER EINGANG: Seetronic IP-POWER-Stecker
BRITEQ
®
BEDIENUNGSANLEITUNG
4/6
WTR-DMX TRANSCEIVER IP
