Vector SRC-C1T1 Bedienungsanleitung

SRC-C1T1 - CO2+Temperatur-Raumfühler und
Überwachungsgerät

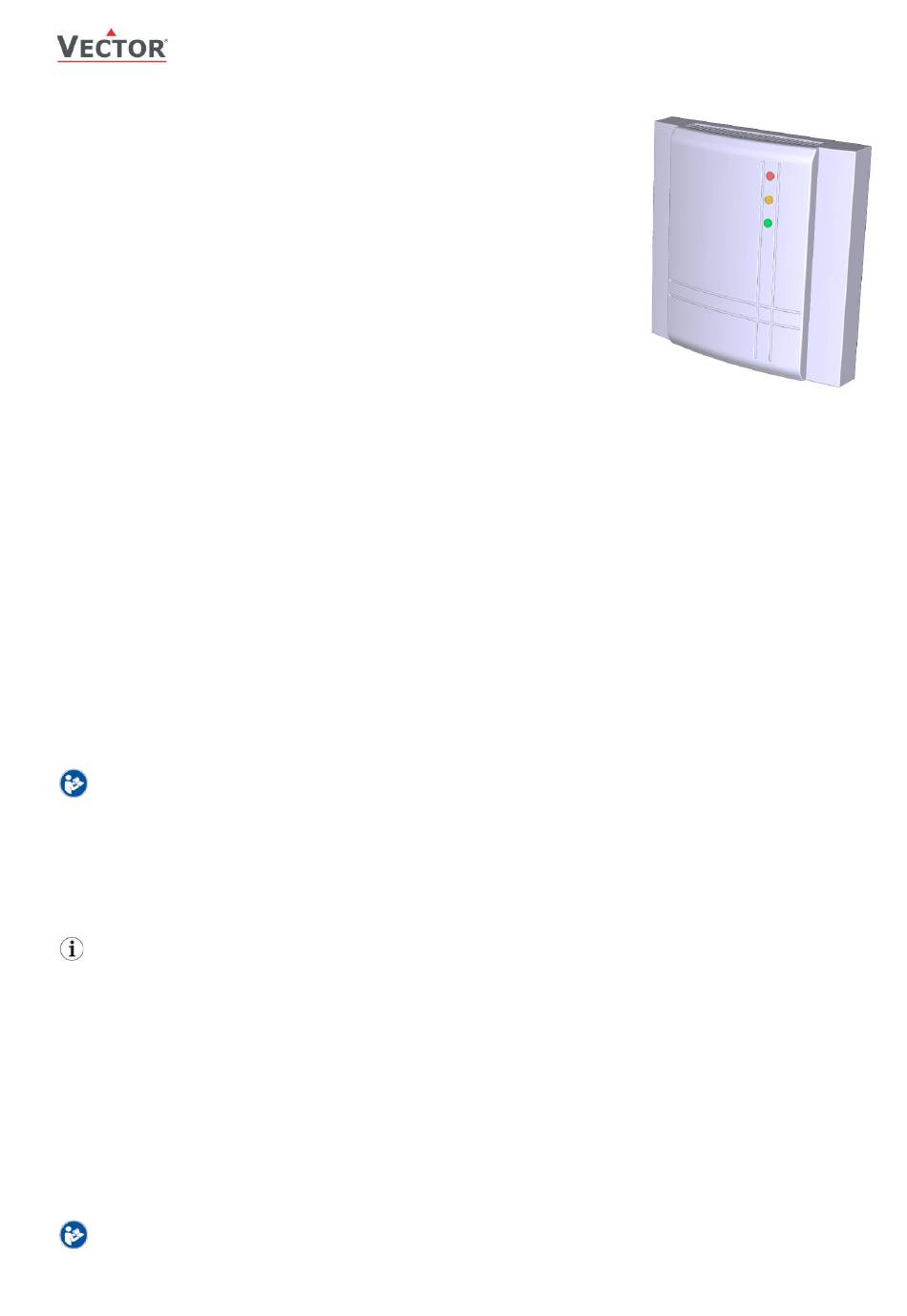

Der SRC-C1T1 ist ein CO2- und Temperaturfühler als auch ein
CO2-Überwachungsgerät für Innenräume. Drei LEDs in den Farben grün, orange
und rot zeigen die CO2-Konzentration der Raumluft an. Dies signalisieren dem
Benutzer, wann er lüften sollte. Das Gerät verfügt über zwei analoge und einen
Relais Ausgang. Die eingebaute CO2-Hintergrundkalibrierung des SRC-C1T1
garantiert eine genaue Raumluftüberwachung.
Merkmale
• Messung der CO2-Konzentration in Innenräumen
• Messung der Temperatur in Innenräumen
• Anzeige der CO2-Konzentration mit drei separaten Farb-LEDs
• Minimal- und Maximalwertspeicher (CO2 und Temperatur)
• Zwei analoge Ausgangssignale für CO2- und Temperaturwerte
• 0...10 V oder 2...10 V Ausgangssignal wählbar mit Steckbrücken
• Relaisausgang für die Signalisation der CO2-Konzentration
• Grenzwert der CO2-Anzeige programmierbar
• Automatische CO2-Hintergrundkalibrierung
• Ausgangssignalbereich programmierbar
• Kann als einfacher P-Regler verwendet werden
• Mittelwertsignal einstellbar
• Optionales externes Anzeige- und Bediengerät (OPA-S)
• Status-LED
Anwendungen
• Messung der CO2-Konzentration und Temperatur in Innenräumen (Zuhause, Büro, Schule, Restaurant,
Gewächshaus, ...)
• Aufzeichnung von minimalen und maximalen CO2- und Temperatur-Grenzwerten für kritische Umgebungen
• Direkte Steuerung des Frischluftventilators
CO2-Fühler
Die CO2-Konzentration wird gemessen durch nicht-dispersive Infrarot (NDIR)-Wellenleitertechnologie mit automatischem
Hintergrund-Kalibrierungsalgorithmus (ABC). Die eingesetzte Messtechnik garantiert eine hohe Zuverlässigkeit und
Langzeitstabilität. Der Mikroprozessor wertet einmal pro Sekunde den CO2-Wert aus, berechnet den Mittelwert über eine
voreingestellte Anzahl von Messungen und erzeugt ein Ausgangssignal.
Der Ausgangssignalbereich und -typ kann durch Steckbrücken und bei Bedarf mit einem Bediengerät angepasst werden.
Die Standardsignalbereiche sind 0...10 VDC und 2...10 VDC. Andere Bereiche können mit Hilfe des externen Anzeige- und
Bediengerätes (OPA-S) eingestellt werden.
Wie das OPA-S verwendet wird, ist im Abschnitt "Einstellen der Parameter" Seite 5 beschrieben.
Automatische CO2 Hintergrundkalibrierung (ABC)
Die Hintergrundkalibrierung (ABC) überwacht ständig die gemessenen CO2-Konzentrationen. Die Kalibrierungsfunktion
erwartet, dass die CO2-Werte auf 400 ppm sinken, wenn der Raum nicht belegt ist. Über einen Zeitraum von mehreren
Tagen versucht der Kontroller, diesen Wert schrittweise durch Nachkalibrierung von max. 30ppm pro Tag zu erreichen.
Um die angegebene Genauigkeit zu erreichen, ist es erforderlich, dass der Sensor für mindestens 3 Wochen im
Dauerbetrieb ohne Stromunterbruch läuft.
HINWEIS: Die ABC-Kalibrierung funktioniert nur in solchen Anwendungen, in denen die CO2-Konzentration
regelmäßig auf Frischluftniveaus von 400 ppm sinkt. Für spezielle Anwendungen wie z. B. Gewächshäuser,
Tierfarmen usw. sollte die ABC-Kalibrierung deaktiviert und der Sensor manuell kalibriert werden. Die automatische
Kalibrierung kann über das externe Bedienterminal deaktiviert werden. Der Sensor kann vom Kunden selbst
kalibriert werden und muss nicht zur Kalibrierung eingeschickt werden. Die manuelle Kalibrierung wird im Abschnitt
"Kalibrierung" auf Seite 8 erklärt.
Temperaturfühler
Die Temperatur wird mit einem Präzisionssensor gemessen. Der Mikroprozessor wertet einmal pro Sekunde den
Temperatur-Wert aus, berechnet den Mittelwert über eine voreingestellte Anzahl von Messungen und erzeugt ein
Ausgangssignal das auf einem unteren und einem oberen Signalbereichswert basiert. Der Standardbereich ist -40...60°C
(-40...140°F) über 10 Messungen. Andere Messbereiche oder Messintervalle können mit Hilfe des externen Anzeige- und
Bediengerätes (OPA-S) eingestellt werden.
Der Ausgangssignalbereich und -typ kann durch Steckbrücken und bei Bedarf mit einem Bediengerät angepasst werden.
Die Standardsignalbereiche sind 0...10 VDC und 2...10 VDC. Andere Bereiche können mit Hilfe des externen Anzeige- und
Bediengerätes (OPA-S) eingestellt werden.
Wie das OPA-S verwendet wird, ist im Abschnitt "Einstellen der Parameter" Seite 5 beschrieben.
