cooltek Antiphon Anleitung Seite 9

Sollte die Pin Belegung des internen USB Anschlusses der in Abb. 2 gezeigten entspre-
chen, können Sie das Kabel anschließen.
Sollte die Pin Belegung bei Ihrem Mainboard von Abb. 2 abweichend sein, müssen Sie
den Pfostenstecker entsprechend anpassen. Wenn Sie sich bei der Pin Belegung nicht
sicher sind, sollten Sie in jedem Fall einen Computerfachmann zu Rate ziehen. Falsch
angeschlossene Kabel können zu Defekten an Ihrer Hardware führen.

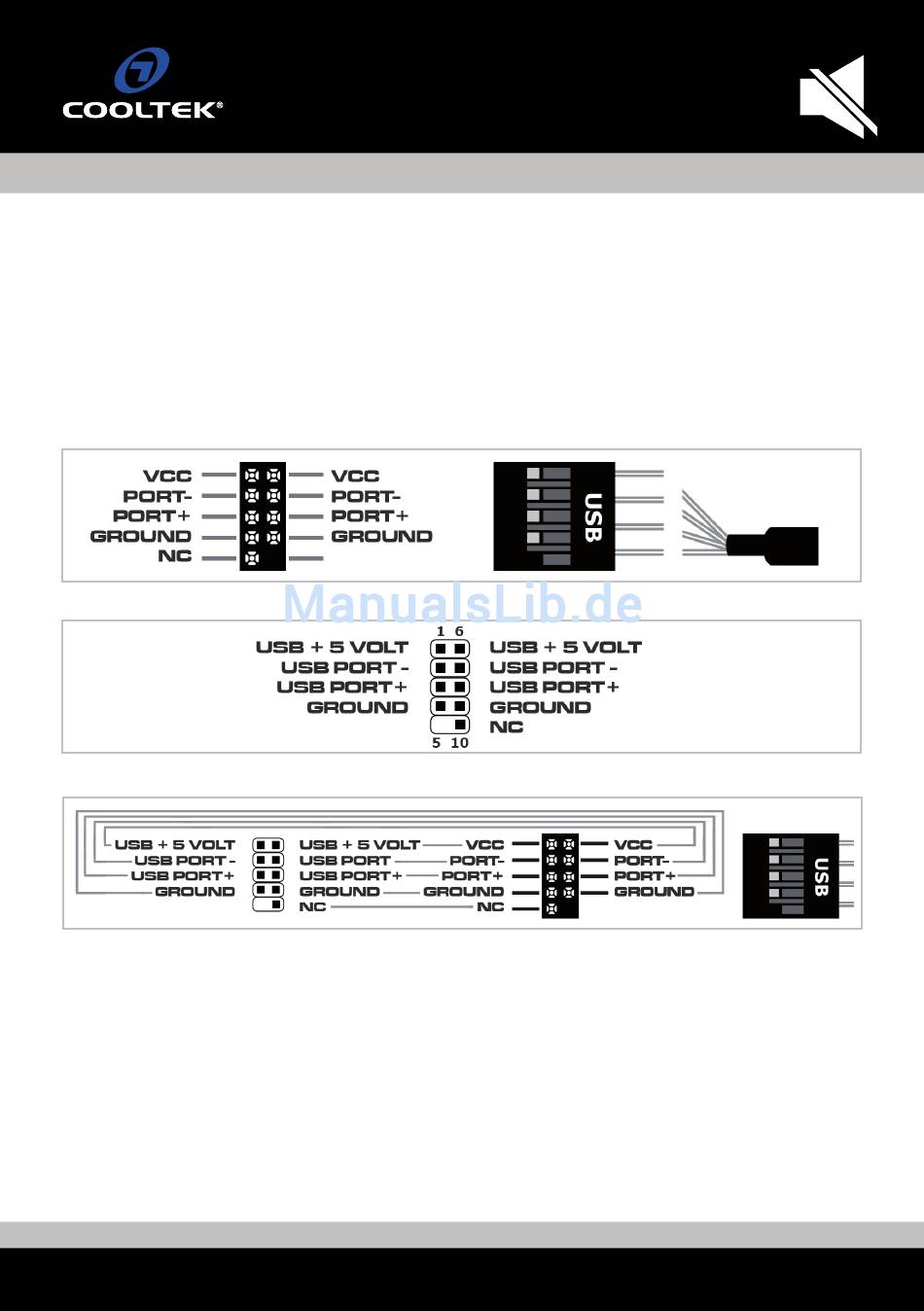

Pin Belegung das internen USB Pfostensteckers am Kabel
Pin Belegung des internen USB Anschlusses bei einem handelsüblichen Mainboard
Verbindung USB Pfostenstecker auf Motherboard USB Anschluss
6.2 USB 3.0
Abbildung 4 zeigt die Pin Belegung des internen 19-Pin USB 3.0 Anschlusses im Zustand
der Auslieferung. Dieser ist so konfiguriert, dass er zu den internen USB 3.0 Ports auf den
meisten handelsüblichen Mainboards passen sollte (Abb. 4)
Bitte überprüfen Sie anhand Ihres Handbuches ob der interne USB 3.0 Anschluss bei Ih-
rem Mainboard der typischen Belegung in Abb. 4 entspricht. Sollte die Pin Belegung des
internen USB 3.0 Anschlusses der in Abb. 4 gezeigten entsprechen, können Sie das Kabel
anschließen. Sollte dies nicht der Fall sein, wenden Sie sich bitte an einen Fachmann.
Antiphon
www.cooltek.de
Abb. 1
Abb. 2
Abb. 3
Seite 07
