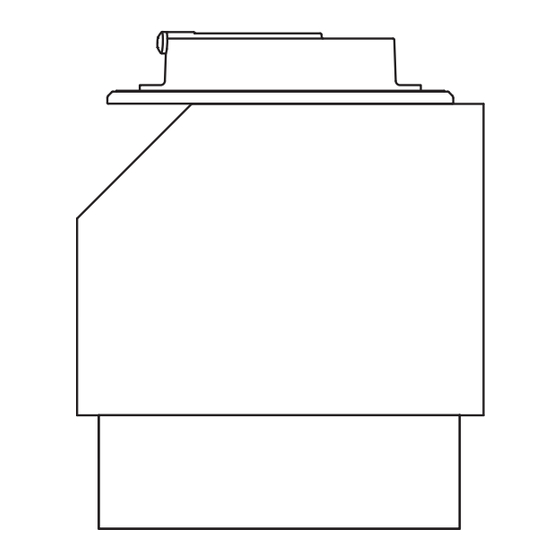

Volt OCCHIO Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Volt OCCHIO
- Seite 1 lui alto Montageanleitung Mounting instructions...
-
Seite 3: Inhaltsverzeichnis
Inhalt / Contents Sicherheitshinweise Produktbeschreibung Inserts und Objektiv einsetzen 09 Bedienung head Montage lui alto Anhang Pflegehinweise Info & Kontakt Technische Daten Safety precautions Product description Mounting optic and inserts Head handling Fitting the lui alto Appendix Care instructions Information & contact Technical data... - Seite 5 lui alto Montageanleitung...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Montage-/ Gebrauchs anweisung sorgfältig durch, bevor Sie die Leuchte Dieses Zeichen macht Sie auf installieren. Beachten Sie die Situationen aufmerksam, bei Sicherheitshinweise in dieser denen Sie direkt in das Licht der Anleitung genau und bewahren LED blicken könnten. Dies kann Sie die Anleitung auf. -
Seite 7: Produktbeschreibung
über einen einfachen Mechanismus. Der Deckenstrahler ist um 360° drehbar (mit Anschlag) und aus der Senkrechten um bis zu 45° schwenkbar. Die VOLT light engine ist wechselbar. Weitere Versionen: lui alto, lui alto doppio, lui volto (Aufbaustrahler), lui piano,... -
Seite 9: Inserts Und Objektiv Einsetzen
Inserts und Objektiv einsetzen... -
Seite 10: Übersicht Inserts
Inserts und Objektiv einsetzen Übersicht inserts zoom C 80 C 60 S 80 S 60 S 40 S 30 lui head Zoom- Objektiv Linsen- Objektiv kleine Linse medium kleine Linse hoch soft edge Glas klares Glas fresnel Linse zoom 60°, contour 80°, soft 60°, soft 40°, soft... - Seite 11 Die kleine Linse (medium oder hoch) in das Linsen-Objektiv einsetzen und … … durch drehen arretieren. Achtung! Montageschritt ist nur bei Linsen-Objektiv notwendig!
- Seite 12 Inserts und Objektiv einsetzen Insert in das Objektiv einsetzen und … … durch drehen arretieren (wird magnetisch gehalten ). Click!
- Seite 13 Das Objektiv – wie dargestellt – ausrichten und in den head einsetzen. Anschließend im Uhrzeigersinn drehen bis es hörbar einrastet. Click!
-
Seite 15: Bedienung Head
Bedienung head... - Seite 16 Bedienung head – stufenlos dimmbar...
- Seite 17 In geneigtem Zustand, kann auf der Rückseite des head die Leistung stufenlos eingestellt werden. Achtung! Die Oberfläche der Leuchte kann im Dauerbetrieb heiß werden.
-
Seite 18: Bedienung Zoom-Objektiv
Bedienung Zoom-Objektiv 20°... - Seite 19 60°...
-
Seite 21: Montage Lui Alto
Montage lui alto Für Hohlraum-/Einputzdose. - Seite 22 Montage lui alto...
- Seite 23 Deckenauslass 230 V AC Hohlraumdose / Einputzdose (bauseitig) Anschlußklemmen base Schrauben Hohlraumdose head inkl. Objektiv...
- Seite 24 Montage lui alto Schutzleiter / Fangseil wie darge- stellt anschließen und die Kabel der Netzleitung durchführen. Base an die Hohlraum- oder Einputzdose schrauben. Darauf achten, dass die Schrauben bündig mit der base abschließen. Achtung! Vor der Montage alle stromführen den Leitungen vom Stromnetz trennen!
- Seite 25 Anschlüsse der Leuchte wie dargestellt verkabeln. Kabel in den Innenraum der Dose zurückschieben. Druckknopf der Befestigungs platte drücken und gedrückt halten. Befestigungsplatte mittig auf- setzen und bündig an der Aufbau- dose einrasten. Leuchte weiterhin festhalten!
- Seite 26 Montage lui alto Sobald der Druckknopf bündig herausspringt und die Befes- tigungsplatte bündig anliegt, festen Halt der Leuchte durch Drehen / Ziehen überprüfen! Erst nach der Überprüfung Leuchte loslassen! Falls der Druckknopf nicht herausspringt, Befestigungsplatte bündig auf die base drücken, bis der Halteme- chanismus greift.
- Seite 27 Die Leuchte ist rundum 360° drehbar (mit Anschlag) und im Winkel bis 45° ausrichtbar. 45 ° 360 ° Achtung! Die Oberfläche des Strahlers kann im Dauerbetrieb heiß werden.
-
Seite 29: Anhang
Anhang... -
Seite 30: Pflegehinweise
Pflegehinweise Leuchte nur in abgekühltem Zustand reinigen! Zur Reinigung der Leuchte ein trockenes Mikrofasertuch oder das Occhio Reinigungsmittel verwenden. -
Seite 31: Info & Kontakt
Info & Kontakt Weitere Fragen beantwortet gerne Ihr Occhio Fachhändler www.occhio.de info @ occhio.de... -
Seite 32: Technische Daten
Technische Daten Technische Daten Leuchte Artikelbezeichnung Occhio lui alto alto ø head 94 mm, H 98,5 mm (Zoom- Objektiv), H 82 mm (Linsen-Objektiv) Schutzklasse Anschluss 230 V AC 50 Hz Dimmung via Phasenabschnittdimmer (Liste kompatibler Dimmer: www.occhio.de/dim) Material Leuchte Aluminium, Stahl verchromt, lackiert oder... - Seite 64 81667 München Fon +49-89-44 77 86 30 Fax +49-89-44 77 86 39 info @ occhio.de www.occhio.de MA- 9 7352 Mont a geanl e i t u ng l u i al t o VOLT MA-97352 Montageanleitung lui alto VOLT 010404295697352210 010404295697352210...
