- Seite 1 ERWEITERUNGSPLATINE ISO-Expander C2B TECHNISCHE BESCHREIBUNG Version (02) deutsch...
- Seite 2 Hersteller/Inverkehrbringer TELENOT ELECTRONIC GMBH Wiesentalstraße 60 73434 Aalen GERMANY Telefon +49 7361 946-0 Telefax +49 7361 946-440 info@telenot.de www.telenot.de Original Technische Beschreibung deutsch...
-
Seite 3: Inhaltsverzeichnis
Benutzerhinweise Benutzerhinweise Diese Technische Beschreibung ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Das Dokument ist Bestandteil des Produktes und muss in unmittelbarer Nähe jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. -
Seite 4: Sicherheitshinweise
Technische Beschreibung „ISO-Expander C2B“ die für den Einsatzbereich des Gerätes relevanten Sicherheits-, Produktmerkmale Unfallverhütungs- und Umweltschutzvorschriften. Je ISO-Expander C2B können bis zu 3 elektrisch und galva- Besondere Gefahren nisch getrennte com2BUS-Stränge (ISO 1 bis ISO 3) aus einem Beachten Sie die Sicherheitshinweise, um Gesundheitsgefahren com2BUS-Eingang (IAS/EMZ) umgesetzt werden. -
Seite 5: Funktionsbeschreibung
GR104 zusätzlich zur Platine hiplex eingebaut werden. Anlageteilen ausfällt. Die galvanische Trennung des ISO-Expanders C2B ist Mit dem ISO-Expander C2B können Sie jeweils für drei Siche- ausschließlich zum Schutz des com2BUS und zur Sicher- rungsbereiche eigene, unabhängige Verbindungen für den stellung einer störungsfreien Datenübertragung vorge-... -
Seite 6: Erweiterungsplatine Hislave 8000
5 (Adr. 4) 6 (Adr. 5) 7 (Adr. 6) 8 (Adr. 7) hislave 8000 hislave 8000 hislave 8000 hislave 8000 hislave 8000 hislave 8000 hislave 8000 hislave 8000 Abb. Beispiel: 10 Sicherungsbereiche mit 8 abgesetzt montierten hislave 8000 über 3 ISO-Expander C2B... -
Seite 7: Detaillierte Funktionsbeschreibung
Funktionsbeschreibung Ein Fehler am ISO-Expander muss nicht zwingend zu 6 .3 Detaillierte Funktionsbeschreibung einer Störung der EMZ führen. Der ISO-Expander zeigt Der com2BUS ist ein serieller RS485-Bus, der im Halbduplex- bereits einzelne Fehler. Die EMZ filtert einzelne Fehler Verfahren arbeitet, d.h. es darf immer nur eine Komponente aus, solange die Kommunikation durch Telegrammwie- in den com2BUS senden. -
Seite 8: Montage
Montage Mit der Snap-in-Befestigung (Kunststoffbolzen) lässt sich die Erweiterungsplatine ISO-Expander C2B einfach montieren. Die Erweiterungsplatine ISO-Expander C2B kann auf einen Setzen Sie die drei Snap-in-Befestigungen von unten in die universellen Montageplatz ab der Gehäusegröße S10/GR100 ISO-Expander-Platine ein, so dass der längere Teil der Snap- montiert werden. -
Seite 9: Anschlüsse Und Schnittstellen

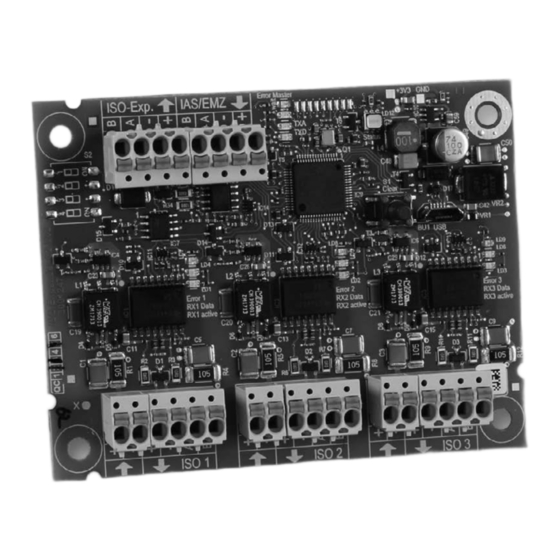

Anschlüsse und Schnittstellen Anschlüsse und Schnittstellen Galvanisch getrennter com2BUS-Ausgang (ISO 2) Schnittstelle zum galvanisch und elektrisch getrennten 8 .1 Position von Anschlüssen und Schnittstellen Anschluss der com2BUS-Komponenten Galvanisch getrennter com2BUS-Ausgang (ISO 3) ISO-Exp. IAS/EMZ Schnittstelle zum galvanisch und elektrisch getrennten Anschluss der com2BUS-Komponenten USB-Buchse BU1 Die USB-Schnittstelle dient zur Durchführung eines... -
Seite 10: Com2Bus-Schnittstellen „Ias/Emz" Und „Iso-Exp
Weiterschleifen des com2BUS der EMZ auf wei- tere ISO-Expander C2B oder weiteren com2BUS-Komponenten. Eine Kaskadierung von ISO-Expandern C2B ist nicht möglich, weil ein ISO-Expander C2B nicht an einen der hislave GND/ Anschlüsse ISO 1-3 eines anderen ISO-Expanders C2B hislave angeschlossen werden darf. -
Seite 11: Com2Bus-Komponenten Ohne Galvanische Trennung
Parametrierung 9 .2 .2 com2BUS-Komponenten ohne galvanische In diesem Beispiel ist das BT 800 nicht galvanisch von Trennung der EMZ getrennt, da es aus der EMZ mit Spannung versorgt wird. Weil es jedoch über einen separat abgesi- cherten Ausgang (+12 V Out) versorgt wird, gibt es eine hiplex ISO-Exp. -
Seite 12: Inbetriebnahme
Inbetriebnahme 11 Inbetriebnahme Falls im Fehleranzeigemodus ausschließlich grüne LEDs leuchten, liegt kein Fehler vor. Der ISO-Expander C2B kann ohne Anschluss an die EMZ Details zu den einzelnen LEDs und Fehlerzuständen nicht in Betrieb genommen werden. finden Sie im Kapitel Bedienung. -
Seite 13: Led-Anzeige (Betriebszustände)
Bedienung 12 .2 LED-Anzeige (Betriebszustände) Betriebsmodus Fehleranzeigemodus Beschreibung RGB-LED Grün blinkend Kein Fehler oder Zustand zwischen zwei Fehleranzeigen Betriebs- Gelb schnell blinkend Bitfehler (z. B. bei Wackelkontakt, EMV-Störung) zustand / Fehlerart Rot schnell blinkend Stromverbrauch des RS485-Treibers zu hoch (z. B. Kurzschluss A-B) oder Komponente mit defektem RS485-Treiber Blau schnell blinkend Eine oder mehrere Komponenten antworten nicht: com2BUS-Leitungen A-B = „High“... -
Seite 14: Hintergründe Zu Den Fehleranzeigen
Bedienung 12 .4 Hintergründe zu den Fehleranzeigen Ermitteln Sie anhand der grünen LEDs der betroffenen Schnittstelle, ob aktuell eine Kommunikation stattfindet. Es werden immer alle Fehler gespeichert, unabhängig davon, ob Erkenntnis: LD5 und LD2 leuchten grün: Aktuell findet eine der Fehleranzeigemodus aktiviert ist oder nicht. Beim Umschal- Kommunikation statt. -
Seite 15: Wartung Und Service
Wartung und Service 13 Wartung und Service Durchführen des Firmware-Updates Laden Sie die Firmware des ISO-Expander C2B von der Detaillierte Hinweise zu Wartung und Service finden Sie TELENOT-Website. in der technischen Beschreibung "EMZ hiplex 8400H". ISO-Expander C2B wird über die EMZ mit +12 V versorgt: 13 .1 Firmware-Update... -
Seite 16: Demontage Und Entsorgung
II nach EN 50130-5 ■ Geben Sie die Elektro- und Elektronikteile zum Recycling Brennbarkeitsklasse Leiterplatten: V-0, gemäß UL94 oder schicken Sie diese an TELENOT zurück. Zulassungen/Anerkennungen VdS-Klasse C (Zubehör der EMZ) Das Produkt unterliegt der gültigen EU-Richtlinie WEEE Zertifzierungsstelle: VdS / NB 0786 EN 50131-3, Grad 3 (Waste of Electrical and Electronic Equipment).
