Roda DB7 Kurzanleitung

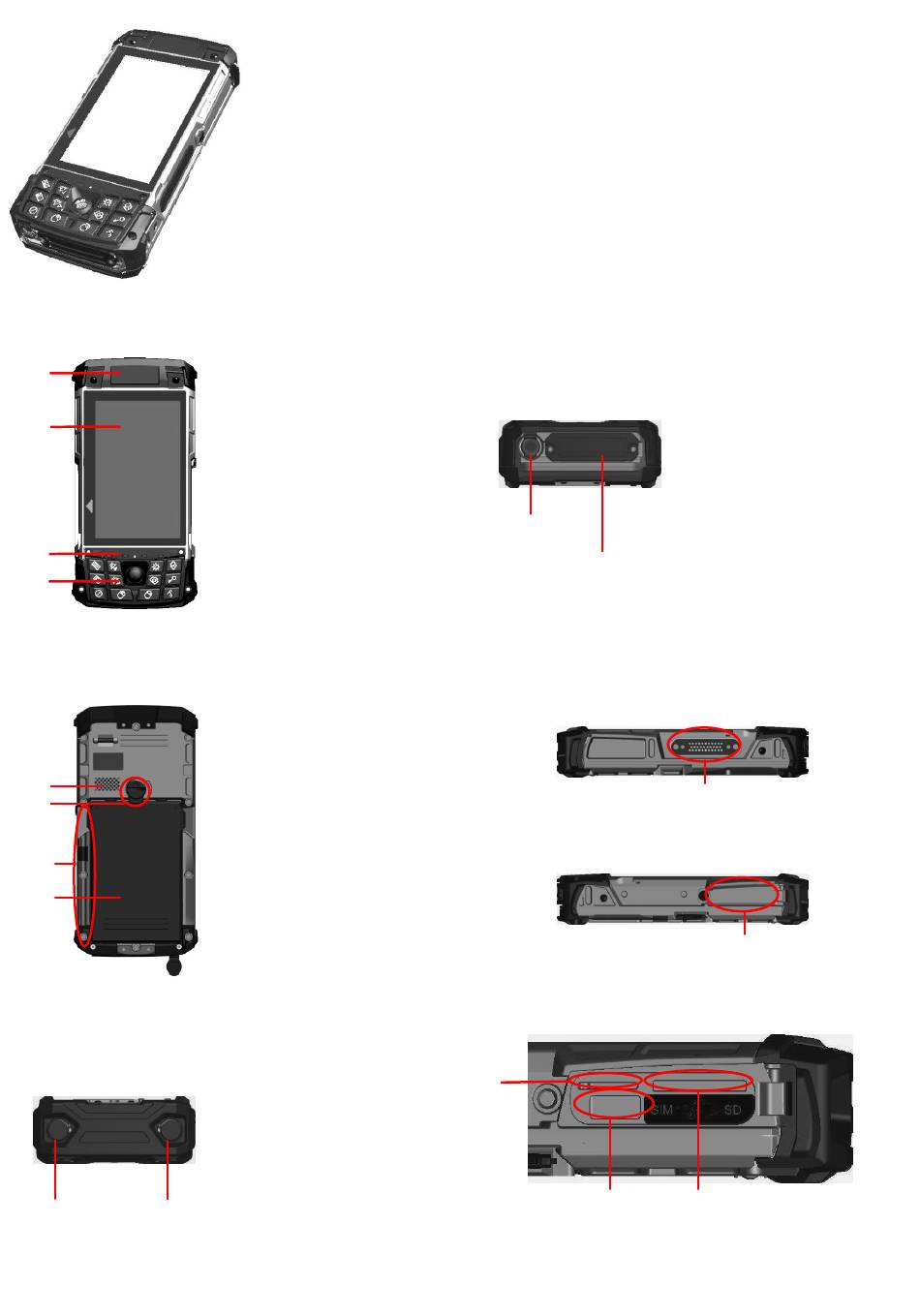

A. Frontansicht
1
2
3
4
B. Rückansicht
1
2
3
4
C. Oberseite
Location 2 Location 1
Inbetriebnahme
Handheld Computer
DB7
1. Interne Antennen:
Antennen für drahtlose
Kommunikation
2. LCD:
Bildanzeige
3. LED Statusanzeige
(Kapitel G für weitere
Informationen)
4. Tastenfeld
(Kapitel H für weitere
Informationen)
1. Lautsprecher
2. Batterieverriegelung
3. Bedienstift
4. Batterie
Location 1 & 2:
Wahl zwischen jeweils 1 aus 7
Optionen:
a. Optional: abgedichtet GLAN
b. Optional: abgedichtet USB
c. Optional: abgedichtet Audio
d. Optional: abgedichtet RS232
e. Optional: GPS SMA ANT
f. Optional: WLAN SMA ANT
g. Optional: Bluetooth SMA ANT
D. Ansicht Unten
DC-In
(Spannungs-
eingang) Location 5
E. Ansicht links
Location 4: Basisstation POGO Buchse
F. Ansicht rechts
Location 3: I/O Schnittstellen
I/O Schnittstellen
1
2
1. SIM Karten Schacht
2. USB 2.0 Port (Host)
3. SD (SDHC) Karten Schacht
Spannungseingang:
Anschluss für externe
Spannungsversorgung
(Standard: Fischer 3-Pin
Buchse)
Location 5 Optional:
Erweiterung POGO Buchse
3
