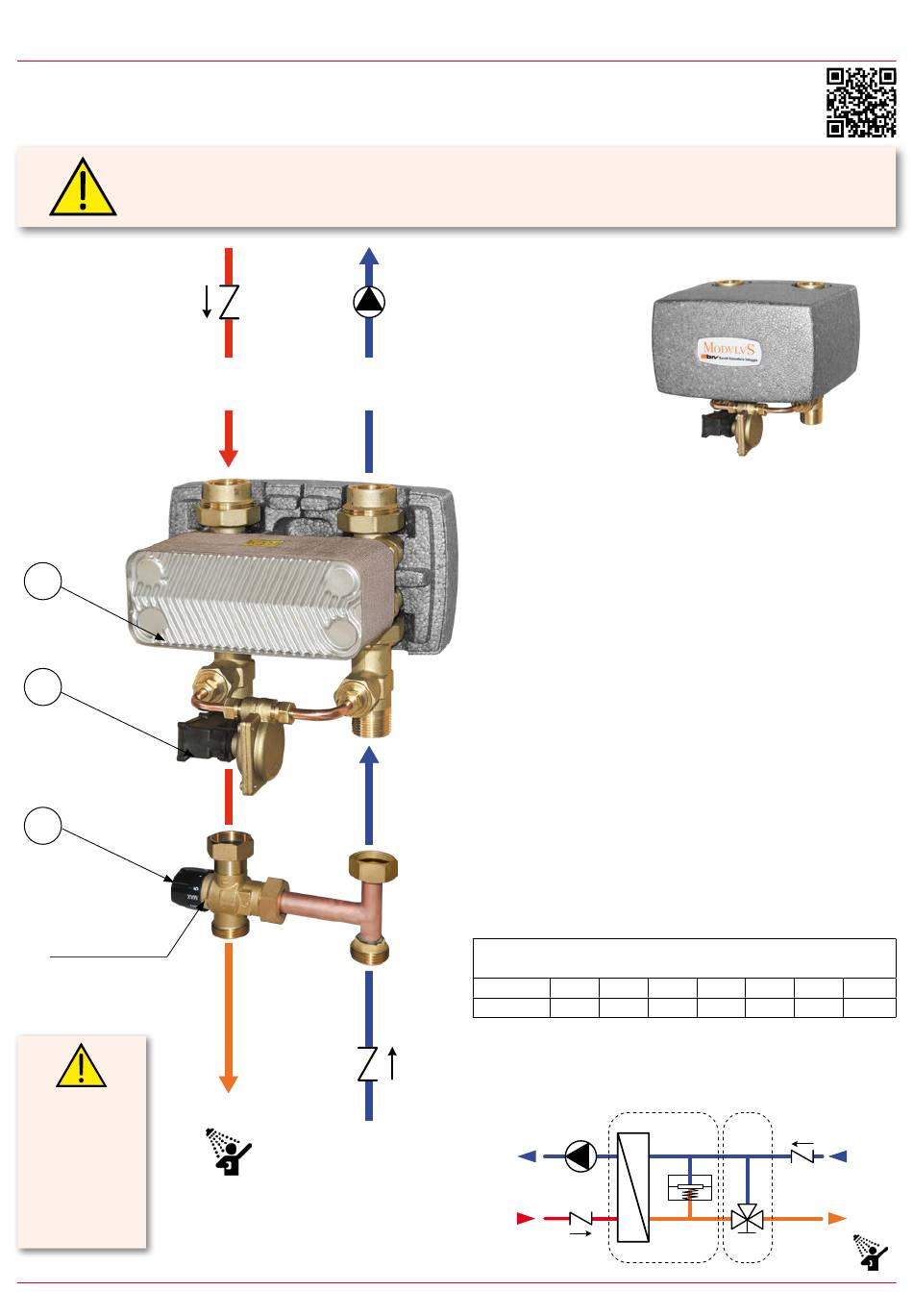

ModvlvS ModvFresh Basic Montageanleitung

ModvFresh Basic - Kompakte Wärmeaustauscheinheit für BWW
ACHTUNG:
durchzulesen,damit Unfälle und Schäden, die durch den falschen Gebrauch des Produktes entstehen
können, vermieden werden. Die Anleitungen sind für zukünftige Arbeiten am Gerät aufzubewahren.
Rückschlagventil
(nicht inbegriffen)
A
B
C
Referenzkerbe
VERBRÜHUNG-
SGEFAHR
Um eine eventuelle
Verbruehungsge-
fahr zu verhindern,
sollte die Warmwa-
ssertemperatur
60°C nicht über-
steigen.
Vor der Inbetriebnahme des Gerätes ist die Montage- und Betriebsanleitung aufmerksam
Puffer- Puffer-
vorlauf rücklauf
BWW
Kalt-
wasser-
zulauf
Umwälzpumpe
(nicht inbegriffen)
Kupfer gelöteter Plattenwärmetauscher mit Edelstahlplatten AISI 316.
Der Druckschalter kontrolliert den Differenzdruck zwischen Kalt- und
Warmwasser und setzt die Umwälzpumpe in Betrieb. Anlauf erfolgt bei
(C) Thermostatischer Mischbausatz Optional
(MUSS SEPARAT GEKAUFT WERDEN )
Das thermostatische Mischventil ermöglicht die Temperatur von 35°C
bis 60°C zu regulieren. Der Drehknopf dient zur Temperaturerhöhung
bzw. Temperaturminderung. Der gewünschte Wert wird in
Übereinstimmung (*) mit der Anzeige auf dem Körper zu lesen. Die
Temperatur im Puffer muss um mindestens 10 K höher sein als die
(*) Referenzpunkt für die Temperatureinstellung
Testbedingungen: mit 10°C Kaltwasserzulauf und 65°C Warmwasserzulauf
T° MIN
35-60°C 38°C
Rückschlagventil
(nicht inbegriffen)
Puffer-
rücklauf
Puffer-
vorlauf
Montageanleitung

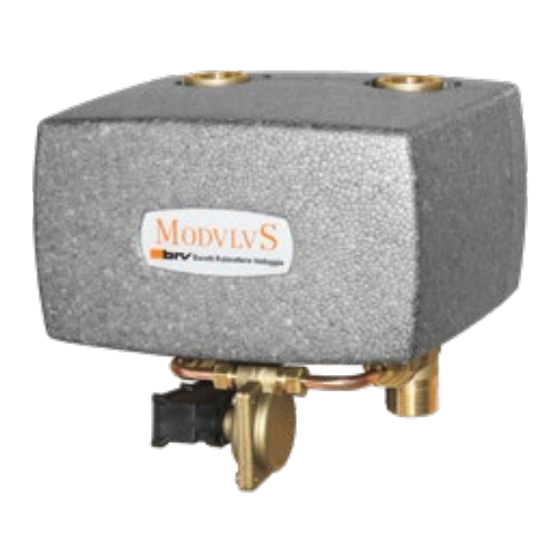

Isoliergehäuse in PPE
Abmessungen: 250x143x218 mm.
(A) Wärmetauscher
(B) Druckschalter
einem Mindestdurchfluss von 1 l/min.
gewünschte Warmwassertemperatur.
unter den unten aufgeführten
1 2 3
41°C 45°C 50°C
Hydraulisches Schema
4 5 MAX
53°C 58°C 60°C
Kalt-
wasser-
zulauf
BWW
Rev.2 - 09/04/2021
