Inhaltszusammenfassung für Icy Box IB-KVM8801-HU2
- Seite 1 Manual IB-KVM8801-HU2 KVM switch for two PCs Handbuch IB-KVM8801-HU2 KVM Switch für zwei PCs...
- Seite 3 Safety information IB-KVM8801-HU2 Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 4 Safety information IB-KVM8801-HU2 • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing •...
- Seite 5 Sicherheitshinweise IB-KVM8801-HU2 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 6 Sicherheitshinweise IB-KVM8801-HU2 • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfterauslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung...
-
Seite 7: Package Content

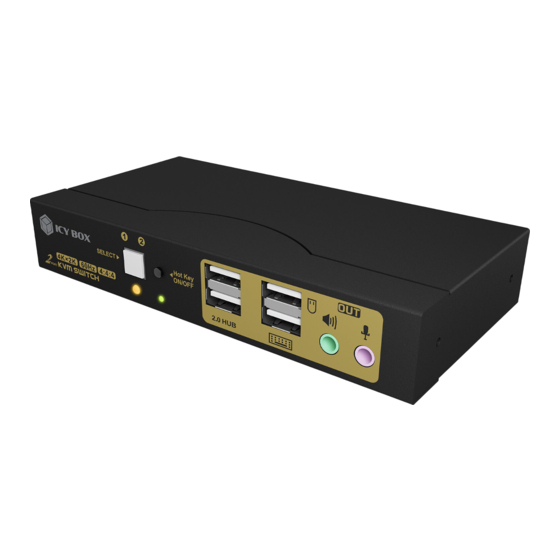

Manual IB-KVM8801-HU2 Dear customer, thanks for choosing an ICY BOX product. ® With this robust ICY BOX KVM switch you can easily connect two independent PCs to one monitor ® and one set of keyboard and mouse. This saves space, nerves and time. - Seite 8 Manual IB-KVM8801-HU2 Overview Select PC button Hot-key ON/OFF button Hot-key LED (green) 2x USB 2.0 Type-A 2x USB 2.0 Type-A for keyboard and mouse Audio In and Out ON/OFF switch Port for remote switch DC IN port HDMI output ®...
- Seite 9 Manual IB-KVM8801-HU2 Key features • Control of two independent computers with one keyboard/mouse set and one monitor • Saves space, nerves and time • Easily switch between computers via hot-key function • Premium High-Speed HDMI with up to 4096x2160@60 Hz ®...
- Seite 10 Manual IB-KVM8801-HU2 Switch off all connected devices. Connect your computers to the KVM switch using the USB + audio cables. Connect the HDMI cables to both computers. ® Connect the monitor to the KVM switch with another HDMI cable (not included).
- Seite 11 Manual IB-KVM8801-HU2 General hint: Each key combination starts with a double-click of the according hot-key (right/left Ctrl, Scroll lock, Num lock). For a successful action, the keys of the key combinations must be pressed one after the other. A simultaneous pressing of the (right and left Ctrl) keys is not possible! Switch via following key combination.
- Seite 12 Manual IB-KVM8801-HU2 Hot-key settings Please press the following key combinations for hot-key change: Hint: Please use the right “Ctrl” key on the keyboard! Hot-key change to “Num Lock”: Hot-key change to “Scroll Lock”: Hot-key change to left “Ctrl” key: right...
- Seite 13 Manual IB-KVM8801-HU2 Restore the hot-key settings to default (right “Ctrl”): Audio settings The KVM switch has one 3.5 mm audio IN and one OUT jack for speaker and microphone. Connect audio devices according to your needs. HDMI audio output is possible through the KVM switch as usual after selecting the output device ®...
- Seite 14 Manual IB-KVM8801-HU2 Mouse is not responding: Reset to default settings:...
-
Seite 15: Verpackungsinhalt
Handbuch IB-KVM8801-HU2 Lieber Kunde, vielen Dank, dass Sie sich für ein ICY BOX Produkt entschieden haben. ® Mit diesem robusten ICY BOX KVM Switch können Sie ganz einfach zwei unabhängige PCs an einem ® Monitor und einem Set aus Tastatur und Maus anschließen. Das spart Platz, Nerven und Zeit. -
Seite 16: Übersicht
Handbuch IB-KVM8801-HU2 Übersicht Taste für PC Auswahl Hotkey EIN/AUS Schalter Hotkey LED (grün) 2x USB 2.0 Type-A 2x USB 2.0 Type-A für Tastatur und Maus Audio Ein-/Ausgang ON/OFF Schalter Anschluss für Fernbedienungsschalter DC IN Port HDMI Ausgang ® 1 1. -
Seite 17: Hauptmerkmale
Handbuch IB-KVM8801-HU2 Hauptmerkmale • Steuerung von zwei unabhängigen Computern mit einer Tastatur/Maus-Kombination und einem Monitor • Spart Platz, Nerven und Zeit • Einfaches Umschalten zwischen den Computern per Hotkey Funktion • Premium High-Speed HDMI mit bis zu 4096x2160@60 Hz ®... - Seite 18 Handbuch IB-KVM8801-HU2 Schalten Sie alle Geräte aus. Schließen Sie Ihre Computer mit den USB + Audiokabeln an den KVM Switch an. Schließen Sie die HDMI Kabel an beide Computer an. ® Schließen Sie den Monitor mit einem weiteren HDMI Kabel (nicht im Lieferumfang enthalten) ®...
- Seite 19 Handbuch IB-KVM8801-HU2 Umschalten per Maus: Mit einem Doppelklick auf das Scrollrad Ihrer Maus schalten Sie von PC 1 auf PC 2 um. Umschalten per Tastatur: Die Standard Hotkey Taste ist die rechte „Strg“ Taste auf Ihrer Tastatur. Wenn es einen Konflikt mit einem anderen Hotkey gibt, kann der KVM Hotkey auf „Rol- len“...
-
Seite 20: Hotkey Einstellungen
Handbuch IB-KVM8801-HU2 ACHTUNG! Die Maus- und Tastatur-Hotkey Funktion kann ganz nach Ihren Wünschen ein- und ausgeschaltet werden. Zum Ausschalten der Maus Hotkey Funktion, drücken Sie folgende Tastenkombination: Hinweis: Bitte nutzen Sie die rechte “Strg” Taste auf Ihrer Tastatur! Nach dem “Piep” Ton ist die Maus Hotkey Funktion ausgeschaltet. -
Seite 21: Audioeinstellungen
Handbuch IB-KVM8801-HU2 Hotkey-Änderung auf linke „Strg“-Taste: rechts rechts links ACHTUNG: Nach einer dieser Änderungen müssen alle Hotkey Funktionen mit der entsprechenden Hotkey Taste ausgeführt werden, die Sie gewählt haben (Strg, Rollen, Num). Wenn der Hotkey auf „Rollen“ geändert ist und Sie auf die linke „Strg“ Taste wechseln wollen, ver-... -
Seite 22: Problemlösung
Handbuch IB-KVM8801-HU2 Problemlösung Um mögliche Probleme zu lösen, gehen Sie mit folgenden Tastenkombinationen vor: Maus im BIOS ohne Funktion: Maus oder Tastatur unter macOS ohne Funktion: ® Maus oder Tastatur unter Raspberry Pie Systemen ohne Funktion: ® Maus ist eingefroren:... - Seite 24 © Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above-mentioned product without prior notice.
