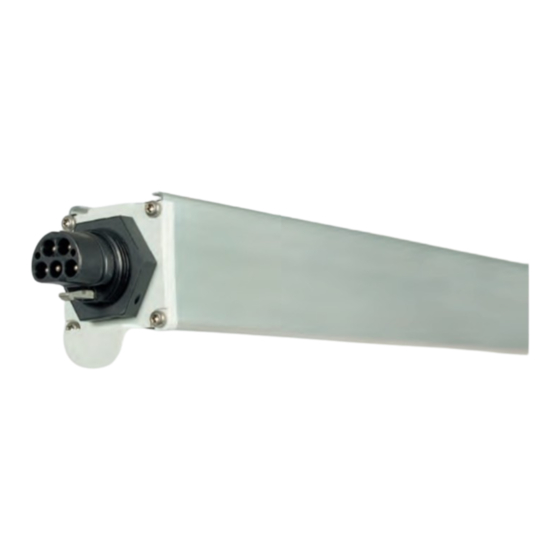

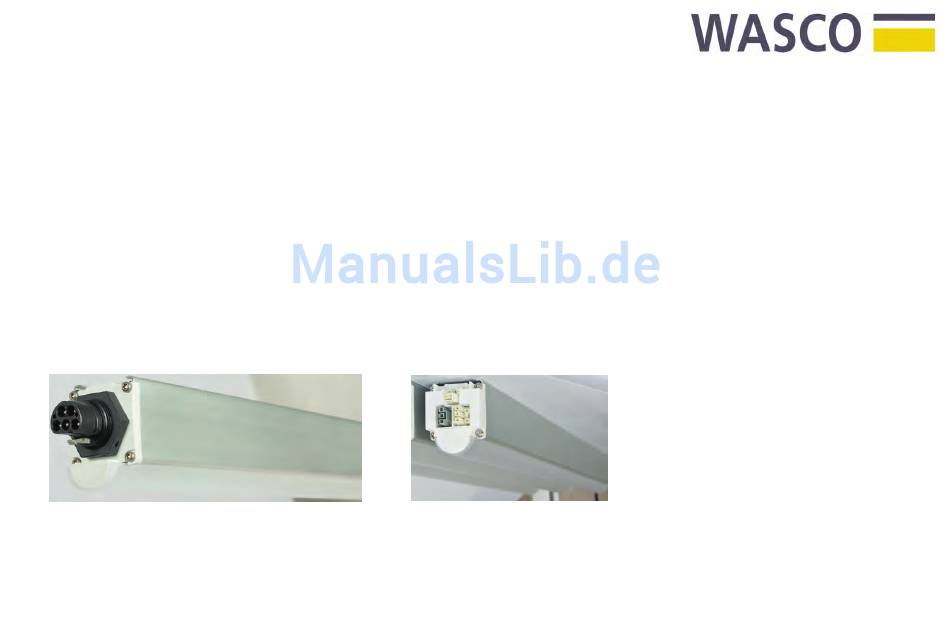

- Seite 1 Betriebsanleitung Operating Instructions REDOX MADOX Doornkaatlohne 15 D-26506 Norden Tel.: +49 (0) 4934 / 495730 - 0 Stand: November 2016 E-Mail: info@wasco.eu...
- Seite 2 1. Allgemeines 1. General information Vor der Inbetriebnahme der Leuchte(n) muss diese Anleitung gelesen werden. Schäden Read these instructions before operating the luminaire(s). The manufacturer is not (auch Folgeschäden) die aus der Nichtbeachtung der Betriebsanleitung resultieren, sind responsible for any damage (including subsequent damage) resulting from non-compliance nicht reklamationswürdig.
- Seite 3 3.2 Montage der Leuchte an Ketten (Art.-Nr. 2800-1) 3.2 Mounting of a luminaire on chains (Order-No. 2800-1) 3.3 Direktmontage an einer Raster-Decke (Art.-Nr. 2800-2) 3.3 Direct mounting at ceilings (Order-No. 2800-2) CADDY-Spezial-Clip mit beigefügter Schraube DIN912 M5x12 erforderlich. CADDY-Clip (ceiling clamp) is needed with the enclosed screw DIN912 M5x12. 3.4 Direktmontage an der Wand (Art.-Nr.
- Seite 4 4. Mögliches Zubehör oder Optionen für Version REDOX, MADOX oder INDOX 4.1 Notbeleuchtung Zentral für 1.5 4.1 Central emergency lighting for 1.5 zum Betrieb an 1 oder 2 Zentral-Batterieanlagen for operation at 1 or 2 central battery systems 1x28 W / 4.000 Lumen, unabhängig, an EL1 / EN1 198…278 VDC...
-
Seite 5: Technische Daten
Technische Daten MADOX MADOX REDOX REDOX INDOX INDOX nondimm DALI nondimm DALI nondimm DALI Schutzart IP 20 IP 20 IP 66 IP 66 IP 20 IP 20 Polzahl 8 (6 belegt) Kabelbelegung L N PE PE N L1 L2 PE N L1 L2... -
Seite 6: Technical Informations
MADOX MADOX REDOX REDOX INDOX INDOX nondimm DALI nondimm DALI nondimm DALI protection class IP 20 IP 20 IP 66 IP 66 IP 20 IP 20 number of contacts 8 (6 engaged) cable occupation L N PE PE N L1 L2... - Seite 7 MADOX REDOX INDOX nondimm nondimm PE PE EN Notlicht EL Notlicht* Phase L2 3 EL1 Phase L1 EL* - Lade-Phase für Akku Notlicht / L1 1 2 L2 - Dauerphase für Präsenso 2- poliger Stecker weiß / white nondimm leer...
- Seite 8 Schieflast vermeiden / avoid unbalanced load < 3,5 m max. Abstand 3,5 m max. distance 3,5 m 500 mm 50 mm 100 mm 500 mm 24.000 lm 4500 mm 4500 mm 4500 mm FQ-HO 2-flammig 8000 lm / 1,5m max. 60 m FH-HE 1-flammig 4000 lm / 1,5m 12.000 lm 4500 mm 4500 mm...
- Seite 9 DALI Steuerung / DALI control DALI-Ansteuerung Tastersteuerung EVG-Kommunikationsbox zur Programmierung DALI control keyboard control EVG communicationbox für programming Sie haben noch Fragen, Anregungen oder Verbesserungsvorschläge? Do you have any questions, suggestions or ideas for improvement? Rufen Sie uns doch gerne an, unter: 04934 495 730 - 15 Vertrieb / market Please give us a call:...
