MODEL 1703E - DER CHAMBERLAIN ARM™
zur Benutzung in Verbindung mit der Montageanleitung
Bitte lesen Sie die komplette Anleitung durch, bevor Sie mit dem Einbau beginnen.
A
D

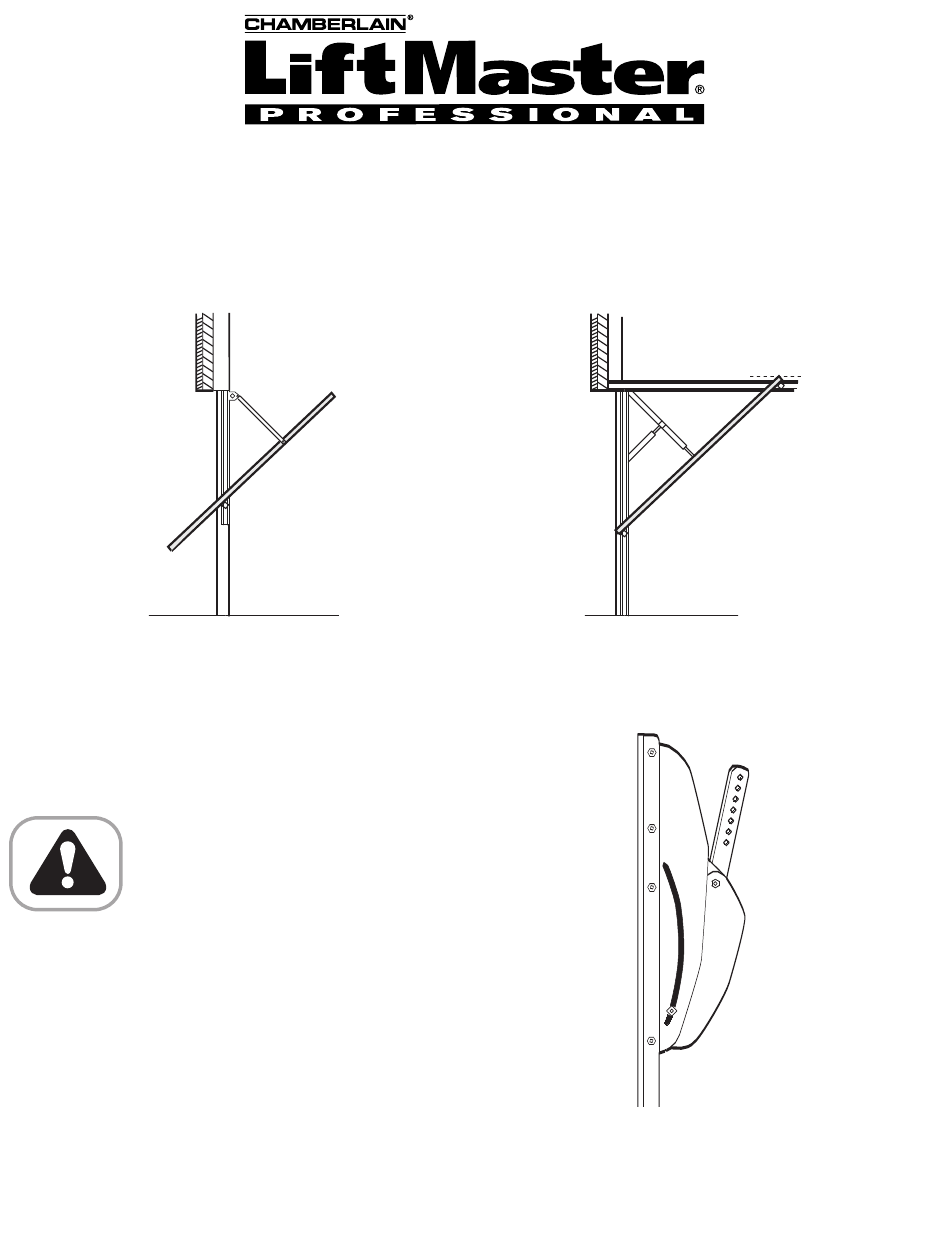

Einteiliges "Canopy" - Kipptor
Nur zur Benutzung bei einteiligen "Canopy"-
Kipptoren sowie Toren mit Doppellaufschiene (s. Abb.
oben). Diesen Torarm bitte nicht bei Sektionaltoren, voll
einziehbaren Toren bzw. "Canopy"-Kipptoren mit
Torpfostenbeschlägen benutzen.
Bitte alle Sicherheitsvorschriften auf
Seite 1 der Montageanleitung für
Garagentorantriebe beachten! Prüfen,
ob das Tor und alle beweglichen Teile in
gutem Betriebszustand sind und
einwandfrei funktionieren, wenn das Tor von Hand
betätigt wird.
Vor Einbau des Torarms alle beweglichen Teile des
Garagentors gut einfetten. Das Holzrahmenwerk zu
beiden Seiten des Garagentors und über dem Tor muß
stabil und gut am baulichen Gefüge der Garage selbst
befestigt sein. Im Zweifelsfall Fachleute für
Garagentoreinbau zu Rate ziehen (im Branchenregister
des Telefonbuchs unter dem Stichwort "Garagentor"
nachsehen).
Antriebs erst betätigen, wenn Einbau abgeschlossen
ist.
HOTLINE:
Deutschland 06838 / 907250 • Frankreich 03.87.98.62.84 • UK 01935 848526 • International 0049 6838 907 250
114A2144C-D
EINBAUANLEITUNGEN
von LiftMaster Garagentorantrieben
Mit Vertikalschiene
D
B
E
Einteiliges Tor mit Doppellaufschiene
Mit Vertikal- und Horizontalschiene
Der Chamberlain Arm™
E
Inhaltszusammenfassung für LiftMaster 1703E
- Seite 1 MODEL 1703E - DER CHAMBERLAIN ARM™ EINBAUANLEITUNGEN zur Benutzung in Verbindung mit der Montageanleitung von LiftMaster Garagentorantrieben Bitte lesen Sie die komplette Anleitung durch, bevor Sie mit dem Einbau beginnen. Einteiliges “Canopy” - Kipptor Einteiliges Tor mit Doppellaufschiene Mit Vertikalschiene Mit Vertikal- und Horizontalschiene Nur zur Benutzung bei einteiligen "Canopy"-...
- Seite 2 Planung “Canopy”-Kipptor – mit 3-teiliger Schiene Anhand nebenstehender Abbildung können Sie den ABB. 1 Einbau Ihres Garagentorantriebs und des Chamberlain Arms™ durchführen. Der Garagentorantrieb muss parallel zum Boden installiert werden. Bitte beachten Sie die Anweisungen zur Montage der Schienen im Benutzerhandbuch.
- Seite 3 W W ARNUNG ARNUNG W W ARN ARNING Torverriegelung ABB. 6 VORSICHT VORSICHT W W ARN ARNING Zur Vermeidung von Beschädigungen am Garagentor und am Antrieb ist sicherzustellen, dass durch ein Drehen des externen Griffs KEINER der mit dem Tor mitgelieferten Verriegelungsmechanismen betätigt wird.
- Seite 4 Schablone • Die Schablone horizontal so anlegen, daß die Mittellinien von Laufschlittenbefestigungskonsole und Schablone Die mitgelieferte Schablone ist für zwei verschiedene übereinstimmen (je nach Tortype, Abb. 8 bzw. 9). Tortypen geeignet. Löcher, wie unten dargestellt, nach jeweiligen speziellen Erfordernisse anlegen und •...
- Seite 5 W W ARNUNG ARNUNG W W ARN ARNING Installation des Torarms • Torarm mit den jeweils zugehörigen mitgelieferten Kleinteilen anmontieren (Abb. 12). Bitte beachten: Wenn möglich, die mitgelieferten VORSICHT VORSICHT W W ARN ARNING Schrauben, Bolzen und Muttern benutzen (A). Tür nicht ganz durchbohren.
- Seite 6 Garagentor und Sturz bilden eine Linie Garagentor mit nach innen vorstehendem Sturz ABB. 14 max.225 1. Steht der Sturz nach innen vor, muss der Chamberlain-Torarm in anderer Weise montiert werden: 2. Den mit Ihrem Garagentoröffner gelieferten Torarm kürzen (275 mm). max.225 max.225 max.225...
- Seite 7 Inbetriebnahme Der Chamberlain Arm™ wurde so ausgelegt, dass sich das Tor in Kombination mit einem Chamberlain-Torantrieb bis in die vollständig geöffnete Position auffahren lässt. (Abb. 16). Hinweis: Möglicherweise ist das Tor so ausgelegt, dass es nicht bis in die vollständig geöffnete Position auffahren soll. In diesem Fall Endschalter für Torposition OFFEN so einstellen, dass das Tor in der offenen Position leicht nach unten geneigt stehen bleibt.
