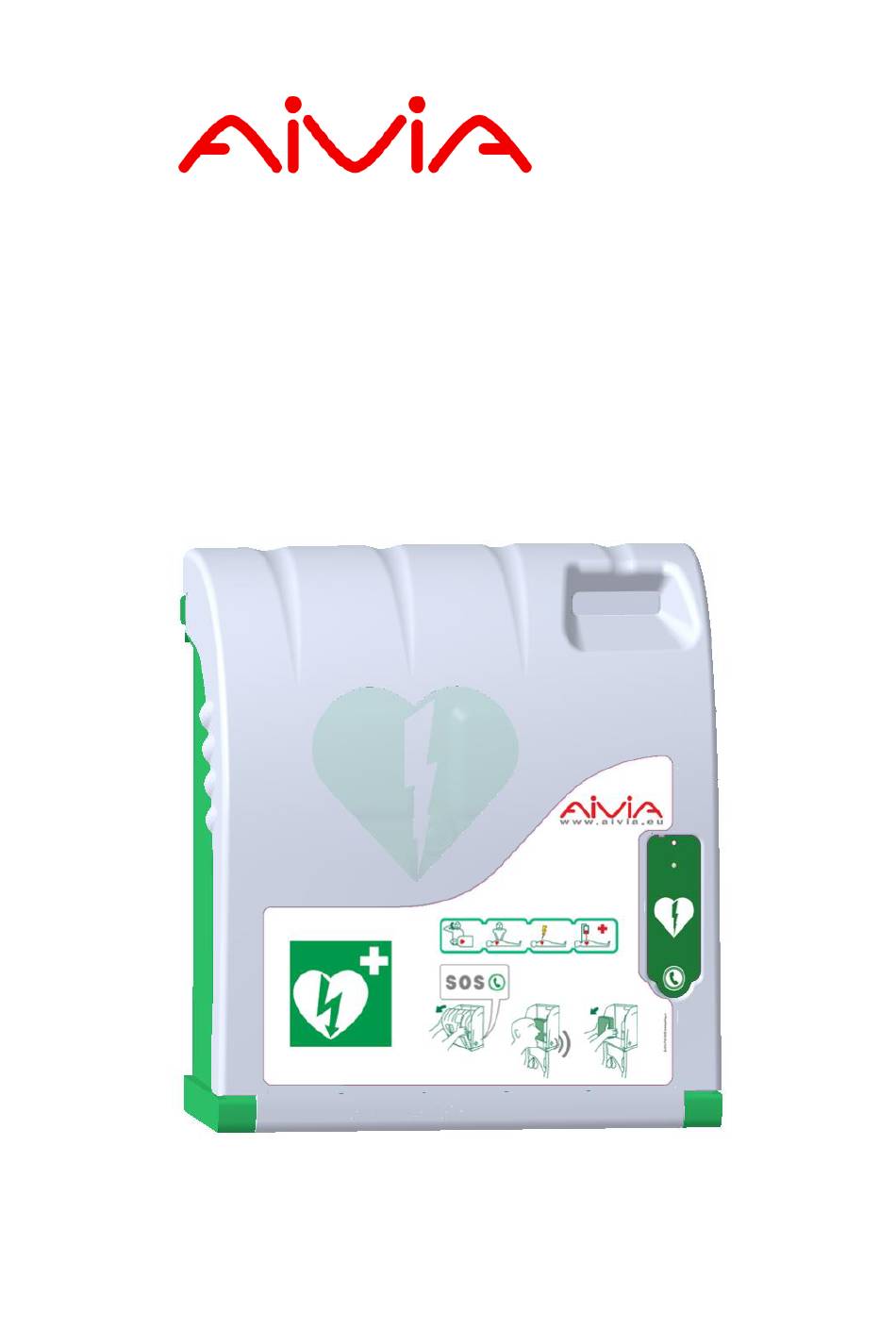

- Seite 1 A-MIS 320 Installations und Gebrauchsanweisung...
-
Seite 2: Allgemeine Informationen
Benachrichtigung geändert werden. sundheit. Das Aivia kann Batterien enthalten die den europäischen Der Hersteller von Aivia behält sich das Recht vor, das Directiven 2006/66 /CE und 2008/103/CE entsprechen. Produkt jederzeit zu verändern, ohne dass eine Verpflichtung Diese dürfen nicht in dem Haushaltsmüll entsorgt werden. -
Seite 3: Inhaltsverzeichnis
Einsetzen der SIM-Karte Ethernet-Anschluss Netzanschluss des Aivia Erdanschluss Netzanschluss Einsetzen des Defibrillators Installation des AED-Sensors Kalibrierung des AED-Sensors Schließen der Tür des Aivia Anbringen der Versiegelung Konfiguration Parametrierung des Aivia Betrieb Betrieb im Nachtmodus Betrieb der Heizung Funktionsweise der Alarme... -
Seite 4: Installation
Installation Inhalt In diesem Abschnitt befinden sich die Anleitungen zur Installation des Aivia sowie zum Anschluss der für den Betrieb erforderlichen Kabel. wird ebenfalls beschrieben, wie beim Aivia GSM/ GPRS die SIM-Karte eingesetzt wird. Option GSM Wenn Sie über die Option GSM verfügen (auf dem Etikett Ihres Aivia vermerkt), müssen Sie nicht das... -
Seite 5: Wichtig
Ihrem Partner geben Sie bitte die Referenz sowie die Seriennummer des Aivia an. Das erste Öffnen der Tür • Um die Tür des Aivia zu öffnen, bevor er an der Wand installiert wird, nehmen Sie einen kleinen Schraubenzieher zur Hand. -
Seite 6: Befestigung Des Aivia
Befestigung des Aivia Wandträger frei, damit der Aivia leicht geöffnet werden kann. Installieren Sie den Aivia niemals an einem Ort, an dem er direkter Sonnenbestrahlung ausgesetzt ist. Sie setzen den Defibrillator dadurch zu hohen Temperaturen aus. Bereich zum Installieren des Aivia •... -
Seite 7: Anschluss An Das Telefonnetz
Installation • Verwenden Sie eine an den Trägertyp des Aivia • Führen Sie das Telefonkabel in die Kabeldurchührung angepasste Befestigung. ein. • Die Befestigung muss eine Mindestbelastung von 20 kg tragen können. • Befestigungsbeispiel: Träger Kabeleinführung Dübel Telefonkabel Befestigungsschraube, mind. M6, max. M8 Unterlegscheibe Æ... -
Seite 8: Einsetzen Der Sim-Karte
Stromnetz angeschlossen sein. Der PIN-Code muss im Aivia parametriert werden. Dazu bitte im Abschnitt „Aivia Parameter“ nachlesen. • Wenn Ihr Aivia mit der Option GSM ausgestattet ist, wird eine SIM-Karte eingesetzt. • Achten Sie darauf, die SIM-Karte richtigherum in den indizierten Steckplatz einzusetzen. -
Seite 9: Ethernet-Anschluss
• Schließen Sie den Stecker an den Ethernet RJ45- Anschluss an das lokale Ethernet* (Außer Option Anschluss an. GPRS) • Zur Verbindung mit dem Internet benötigt der Aivia einen Ethernet-Anschluss. • Der Ethernet-Anschluss muss vom Typ 10Base-T oder 100Base-TX sein und über ein CAT5-Kabel oder höher verfügen. -
Seite 10: Netzanschluss Des Aivia
Installation Anschluss des Aivia an das Stromnetz • Der Aivia muss mit 24 VDC versorgt sein. Dazu bitte im Abschnitt „Elektrische Installation“ nachlesen. •Führen Sie die Stromkabel durch die Kabeldurchführung. Kabelklemme Netzanschluss • Schließen Sie die Kabel auf dem Klemmbrett an und achten Sie dabei auf die Polaritäten... -
Seite 11: Einsetzen Des Defibrillators
Betriebsbereitschaft des AED an. Senkrecht einzusetzender Defibrillator Haltespanner Schließen der Tür des Aivia • Die Türe von Aivia fest verschliessen. Achten Sie darauf, Installation des AED-Sensors dass Sie den Fuss der Tür in Ihre Richtung ziehen, bevor Sie die Tür drehen. -
Seite 12: Installation Der Versiegelungen
• Überprüfen Sie die Versiegelungen regelmäßig. Anbringen der Versiegelungen • Schließen Sie die Tür des Aivia. Achten Sie darauf, den Fuß in Richtung Sie ziehen, bevor Sie die Tür Schaukel. • Der Aivia sollte an beiden Seiten versiegelt werden. - Seite 13 Notiz...
-
Seite 14: Konfiguration
Konfiguration Inhalt In diesem Abschnitt befinden sich die Anleitungen zur Konfiguration Ihres Aivia, um ihn an das Internet anzuschließen und somit Ihren AED überwachen zu können. Schließen des Schranks Wenn Sie den Schrank bei der Konfiguration schließen möchten, lesen Sie bitte im Abschnitt „Wartung“ nach, um ihn im Wartungsmodus zur Parametrierung öffnen zu... -
Seite 15: Parametrierung Des Aivia
Konfiguration • Wenn das Display des Aivia Folgendes anzeigt : Parametrierung des Aivia • Der Aivia muss an das Internet angeschlossen sein, um die erfassten Informationen in Echtzeit an den AIVIAnet-Server weiterleiten zu können. ÖFF. MODUS +20 C WARTUNG • Ein leerer USB-Stick (FAT16 oder FAT32) ist erforderlich, um den Aivia parametrieren zu können. - Seite 16 In den grauen Bereichen werden Optionen angezeigt, die nicht zu Ihrem Schrank gehören. In den zu markierenden • Telefon 2: Wenn bei Öffnung des Aivia die erste Bereichen können Sie die Option Ihres Schrankes Telefonnummer nicht erreicht werden kann, wird die zweite aktivieren bzw.
- Seite 17 • Der Benutzercode entriegelt die Tür und löst einen Notruf aus. • Der Wartungscode entriegelt die Tür und ermöglicht, den Aivia bei geöffneter Tür zu parametrieren. • Die Öffnungsdauer ist der Zeitraum, in dem der Schrank entriegelt ist, bevor er erneut verriegelt wird (wenn er nicht geöffnet ist).
- Seite 18 Sie erhalten alle nützlichen Informationen über den Betrieb des Avia bei Ihrem EDV-Service oder bei Ihrem Anbieter. • IP-Adresse automatisch zuweisen: Mit dieser Option wird der Aivia so konfiguriert, dass er mit Hilfe des DHCP-Protokolls automatisch eine IP-Adresse erhält. Ihr Netzwerk muss über einen DHCP-Server verfügen, damit diese Option aktiviert werden kann.
-
Seite 19: Proxy-Server
Parameter festgelegt werden. • Kunde: PAP-/CHAP-Benutzername • IP: IP des Servers, dem die Authentifizierung entspricht • Nur verfügbar, wenn der Aivia über eine GPRS Verbindung verfügt. Dieses Kästchen darf nicht markiert werden, wenn der • PAP-/CHAP-Server: IP-Adresse des PAP-/CHAP- Aivia über ein Netzkabel an das Internet angeschlossen wird. - Seite 20 • Seriennummer: Seriennummer des im Aivia eingesetzten AED. Elektrodensatz 1 und 2 : • Die hier eingegebene URL ist die des Aivia-Servers. Zur Wiederherstellung der standardmäßigen URL klicken Sie • HTTPS-Verbindung: Für den späteren Einsatz vorbehalten. • Intervall: entspricht der Zeitspanne in Sekunden zwischen 2 Verbindungen zwischen Aivia und Server im Normalbetrieb.
- Seite 21 Konfiguration Informationen / Sprachen : • Mail: Feld, das nur bei der Programmierung des Aivia aktiv ist. • Zeit-Code: Zeitzone des Installationsorts des Aivia. • Displaysprache: Die auf dem LCD-Display des Aivia verwendete Sprache. • Zusatzinformationen: Freies Feld Vermerk zusätzlicher Infos.
- Seite 22 Wartungsausweis Erkennungszone • Das LCD-Display zeigt Ihnen den laufenden Vorgang an. ABL.FIC.KONF • Der Aivia nimmt den Netzbetrieb wieder auf, um die neuen übermittelten Parameter zu berücksichtigen. ABL.NETZ • Überprüfen Sie auf dem AIVIAnet-Server, ob die neuen Parameter berücksichtigt wurden.
- Seite 23 Notiz...
-
Seite 24: Betrieb
Betrieb Inhalt In diesem Abschnitt werden die Funktionsweise Ihres Aivia-Schranks sowie die Instandhaltung erläutert. -
Seite 25: Betrieb Im Nachtmodus
Beschilderung • Nehmen Sie den Defibrillator heraus. • Begeben Sie sich zum Opfer. • Das Schild auf der Tür des Aivia zeigt Ihnen an, welche • Schalten Sie den Defibrillator ein. Schritte im Notfall zu befolgen sind. • Folgen Sie den Anleitungen des Defibrillators. -
Seite 26: Wartung
Wartung Inhalt In diesem Abschnitt befindet sich die Wartungsanleitung für Ihren Aivia-Schrank. -
Seite 27: Öffnen Des Aivia Im Wartungsmodus
Kreuzschlitzschraubenzieher und öffnen Sie die Klappe von Wartungsausweis über die Erkennungszone oder geben Sie oben. Ihren Wartungscode ein. • Öffnen Sie den Aivia, indem Sie an der Tür ziehen. • Auf dem LCD-Display wird bestätigt, dass die Tür im Wartungsmodus geöffnet ist. ÖFF. MODUS... -
Seite 28: Kontrollleuchte Des Aed-Sensors
Tuch. Trocknen Sie den Aivia mit einem weichen, sauberen und trockenen Tuch ab. Verwenden Sie keine chemischen Produkte oder Reinigungsmittel. Sie könnten den Aivia beschädigen. • Reiben Sie den Aivia nicht mit harten Gegenständen ab. Sie könnten Kratzer hervorrufen oder Oberflächen... -
Seite 29: Diagnose/ Fehlerbehebung
Diagnose / Fehlerbehebung Inhalt In diesem Abschnitt können Sie Funktionsstörungen Ihres Aivia-Schranks analysieren Probleme beheben. - Seite 30 Diagnose / Fehlerbehebung Funktionsweise des LCD-Displays Wenn die Tür Ihres Schranks geschlossen ist, erscheint Folgendes auf dem Display NETZ: OK HTTP:OK AED: OK T+25 :OK NETZ: In diesem Bereich der Statusanzeige werden Angaben zur Stromversorgung des Schrankes angezeigt: ...
- Seite 31 Fahren Sie mit Ihrem Wartungsausweis zum Ausschalten über die Erkennungszone Öffnen Sie den Aivia Bewegen Sie die Stopp-Abzeichen Schalten Sie den Aivia wieder ein. Die weißen Kontrollleuchten leuchten jetzt Parametrieren Sie den Benutzer-/Wartungscode, wie im Abschnitt „Konfiguration“ beschrieben Schließen Sie den Aivia Die roten Kontrollleuchten blinken wiederholt.
-
Seite 32: Elektrische Installation / Spezifizierungen
Elektrische Installation / Spezifizierungen Inhalt In diesem Abschnitt werden die Anforderungen an die elektrische Installation Ihres Aivia festgelegt. -
Seite 33: Elektrische Installation
Elektrische Installation Stromversorgungsgerät KS-Kabel Das Gerät muss sich außerhalb des Aivia befinden und • Typ U1000R2V. 3 isolierte, ummantelte Adern, Querschnitt darf niemals innen angebracht werden. 1,5 mm², Länge maximal 10 Meter. • Bestandteile des Stromversorgungsgeräts : • Verwenden Sie für +24 V das rote oder braune Kabel. -
Seite 34: Mechanische Eigenschaften
Spezifizierungen • Temperatur und Luftfeuchtigkeit Betrieb: Mechanische Eigenschaften Mindestens: -20 °C. Höchstens: 40 °C Feuchtigkeit: Max 95% nicht kondensierend. • Temperaturalarm: Niedrigtemperaturalarm: benutzerdefiniert. (Werkseinstellung: 5°C). Hochtemperaturalarm: benutzerdefiniert. (Werkseinstellung: 40°C). • Option Heizung: (Referenznr.: X2A320-XX011 oder X2A320-XX111) Aktivierung der Heizung: benutzerdefiniert. (Werkseinstellung: 10°C). - Seite 35 Notiz...
