Somikon NX-6114-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Dia- und Negativscanners.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und befolgen Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren neuen Scanner optimal einsetzen können.
Lieferumfang
•
Filmscanner SD-1200
•
3 Film-Halter
•
1 Dia-Halter
•
USB-Netzteil
•
USB-Stromkabel
•
HDMI-Kabel
•
Reinigungsbürste
•
Bedienungsanleitung
Zusätzlich benötigt:
• SD-Karte (max. 32 GB)
Technische Daten
100 – 240 V AC, 50/60 Hz, 0,2 A
Stromversorgung
Leistung 5 W
CMOS-Sensor 14 MP, 4.680 x 3.072 Pixel
Abtastqualität 3.200 dpi
Geschwindigkeit Ca. 5 Sekunden pro Bild
Bildformat JPG
Interner Speicher 100 MB
Displaygröße 5"
Maße 138 x 125 x 113 mm
Gewicht 380 g
Produktdetails
3
4 5
6
2
1
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

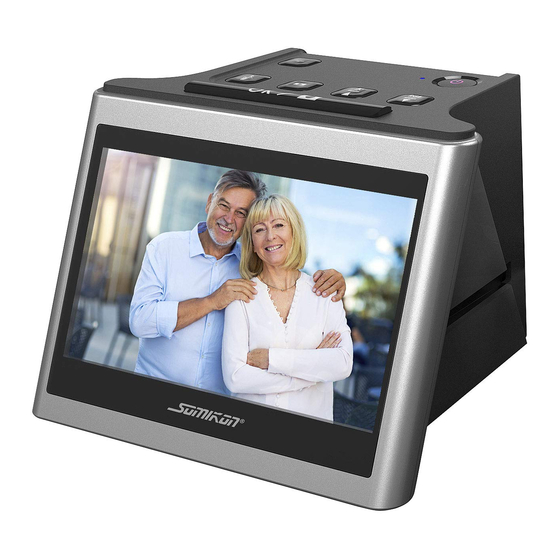

Stand-Alone-Dia- und Negativscanner
OK-/Scan-Taste
Auflösung-/Löschen-Taste
Home-/Vorschau-Taste
Wiedergabe-Taste
Helligkeit-/Zurück-Taste
Ein/Aus-Taste
RGB-/Vor-Taste
LCD-Display
HDMI-Anschluss
SD-Karten-Slot
USB-Anschluss
Dia-/Negativ-Halter-Einschub
Inbetriebnahme
Schließen Sie das Gerät an die Stromversorgung an, indem Sie
das USB-Kabel mit dem USB-Anschluss des Geräts verbinden
und das andere Ende mit dem Netzteil. Stecken Sie dann das
Netzteil in eine Steckdose.
Setzen Sie eine SD-Karte in den SD-Karten-Slot ein. Die
Kontakte zeigen dabei nach oben und Sie müssen einen
leichten Federwiderstand überwinden. Um die Karte wieder zu
entnehmen, drücken Sie sie kurz hinein. Die Karte kommt dann
heraus. Achten Sie darauf, dass das Gerät ausgeschaltet ist,
bevor Sie eine Karte einsetzen oder entfernen!
Verwendung
Schalten Sie das Gerät ein bzw. aus, indem Sie auf die Ein/Aus-
Taste drücken. Das Display schaltet sich ein und das Menü
öffnet sich. Um das Gerät mit Ihrem Fernseher zu verbinden,
schließen Sie das HDMI-Kabel an den HDMI-Anschluss an Ihren
Fernseher. Drücken Sie die Vor- und Zurück-Tasten, um durch
das Menü zu navigieren. Drücken Sie die OK-Taste, um ein Bild
zu scannen, in ein Menü zu wechseln oder um eine Auswahl zu
bestätigen.
Negative/Dias einlegen
1. Negativ-Halter
7
8
mit 14 Megapixel und IPS-Display
9
10
11
12
Bedienungsanleitung – Seite 1
2. Dia-Halter
Klappen Sie den Dia-/Negativ-Halter-Einschub auf und legen Sie
Ihren Negativstreifen bzw. Ihre Dias ein. Klappen Sie ihn dann
wieder zu. Dias können Sie auch in den Dia-Halter mit Magazin
stapeln. Stellen Sie ggf. mit dem Schalter die Dicke der Dias ein.
Achten Sie darauf, alle Dias in gleicher Ausrichtung einzulegen.
Um gespiegelte Aufnahmen bei Negativstreifen zu vermeiden,
achten Sie auf die fortlaufende Seriennummer am oberen Rand
des Films.
Halter in den Scanner einsetzen
Schieben Sie den Dia- oder Negativ-Halter in Pfeilrichtung von
rechts in das Gerät ein. Schieben Sie ihn dann langsam durch
das Gerät hindurch. Wenn Sie den Dia-Halter mit Magazin
verwenden, schieben Sie ihn von rechts bis zum Magazin in das
Gerät. Nutzen Sie dann den Riegel, um einzelne Dias durch das
Gerät zu schieben. Drücken Sie die OK-Taste, um das Bild zu
scannen. Das Bild speichert sich automatisch auf Ihrer
Speicherkarte.
Display: Hauptmenü
Das Hauptmenü öffnet sich automatisch beim Starten des
Scanners auf dem LCD-Display. Von dort aus können Sie
zwischen verschiedenen Funktionen wählen
Film-Einstellungen
USB-Übertragung
Foto-Galerie
Kalender
© REV1 – 29.07.2020 – LW//
NX-6114-675
