Inhaltszusammenfassung für Lewens Portofino Pergola

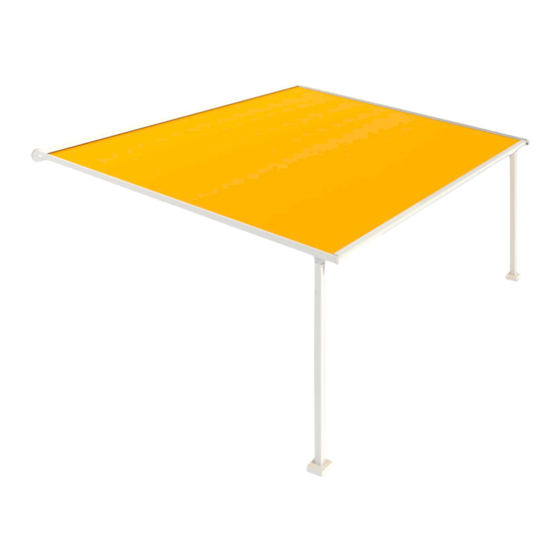

- Seite 1 Montageanleitung Portofino Pergola Art.-Nr.: 1000322...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Wintergartenbeschattung an den neuen Besitzer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1. -
Seite 3: Allgemeines
Änderungen an der Konstruktion sind nur mit Zustim- nalen Maße genau einzuhalten. mung der Lewens Sonnenschutz Systeme GmbH & Co. KG erlaubt. 3.1. Prüfen des Lieferumfangs 1.2. Qualifikation des Montageunternehmens Vor Beginn der Montage ist zu prüfen:... -
Seite 4: Anzeichnen Und Befestigen Der Konsolen
3.2. Anzeichnen und Befestigen der Konsolen Abb. 4. Abb. 1. Befestigung 0° Portofino Bestellmaße in cm Abb. 2. 20° Montageachsmaß Bestellmaß (Breite) Breite = Achsmaß + (2x3,5 cm) Abb. 5. Schienenhalter Lochmaße Bestellmaß (Breite) Es ist eine Neigung von 0° bis 20° möglich. 39,5 14,4 Abb. 3. -
Seite 5: Gehäuse Einhängen
Abb. 6. Abb. 9. 5 cm Konsolenaußenmaß = Bestellmaß (Breite) - 2 x 5cm Konsolen an der Wand mit Wasserwaage ausrichten, fluchtend in Lot und Waage. Jede Konsole ist mit den entsprechenden 3.3. Gehäuse einhängen Befestigungsmitteln zu montieren (Beachten Sie die Verarbeitungsrichtlinien und Auszugs- Abb. 10. kräfte des Dübelherstellers, sowie die Randab- 25°-30°... -
Seite 6: Montage Der Säulen
Abb. 11. Abb. 13. Bei einer Bestelltiefe von bis zu 4 m kann die Säule 12 bis 50 cm eingerückt werden..und lassen sie vorsichtig nach unten kippen. Abb. 14. Achtung! Achten Sie beim Anbringen der Schie- nen darauf das Gehäuse nicht auszuhaken! 3.4. - Seite 7 Abb. 16. Abb. 20. Prüfen Sie das Diagonalmaß und die Parallelität..und mit geeignetem Kleber füllen. Abb. 21. Abb. 17. Zeichnen Sie die Position an... Setzen Sie die Gewindestangen ein. Abb. 18. Abb. 22..und bohren Sie entsprechend. Nach der Abbindezeit können die Justierplatte und die Säule platziert und befestigt werden.
-
Seite 8: Montage Führungsschienen
Abb. 26. Abb. 23. Achten Sie beim Anbringen der Führungsschienen Bringen Sie etwas Silikon (anderes geeignetes Mittel) auf darauf, das Zugband nicht einzuklemmen. die Muttern auf und drücken die Kappe an. Abb. 27. 3.5. Montage Führungsschienen Abb. 24. Deckelprofil Kunststoffführung Führungsschiene Sichern Sie die Führungsschienen von innen mit der Sicherungsschraube. -
Seite 9: Verlegen Des Zugbands
Abb. 29. 3.7. Verlegen des Zugbands Halten Sie das Band bei der Montage dauer- haft leicht unter Spannung! Achten Sie unbedingt darauf, dass das Zug- band nicht verdreht ist! Entfernen Sie die Fixierung des Zugbandes! Abb. 32. Bei der Montage der Kunststoffführung zeigt der Ein- lauftrichter zur Gehäuseseite (siehe auch Kennzeichnung auf der Rückseite PVC-Führung) - Seite 10 Abb. 34. Abb. 36. Legen Sie das Zugband um die Rolle des Laufwagens im ... und fixieren ihn mit der Sechskantschraube. Ausfall. Abb. 35. Schieben Sie den Laufwagen nach außen... Der Bandverlauf im Ausfall sieht wie folgt aus: Bandverlauf symmetrisch bei einer Anlagenbreite von über 310 cm: Abb. 37. Bandverlauf bei einer Anlagenbreite von unter 310 cm: Abb. 38.
-
Seite 11: Endlage Wintergartenbeschattung
Abb. 39. Abb. 41. Entfernen ... und von oben in die Schienenhalter der Säulen ein- rasten. Abb. 42. Legen Sie die Bandschlaufen bei einer Anlagenbreite von mehr als 310 cm in den Haken ein und entfernen (Abb. 38) Sie dann die Sicherungsschrauben (Abb. 39) Auf der Rückseite des Gehäuses sind 2 Stopper ange- 3.8. -
Seite 12: Abschließende Arbeiten
3.9. Abschließende Arbeiten Das Zugband muss sich auf der Außenseite der Band- scheibe befinden, ggf. unter Zuhilfenahme eines Schrau- Abb. 45. bendrehers nach „AUSSEN“ drücken . Achten Sie beim Schließen auf den Verlauf des Kabels. NICHT einklemmen! Abb. 49. Öffnen Sie das Gehäuse durch entfernen der Innensechs- kantschraube. Abb. 46. Schließen Sie das Deckelprofil wieder und fixieren es mit der zuvor entfernten Innensechskantschraube. Drücken Sie das Deckelprofil auch beim Schließen leicht nach hinten. -
Seite 13: Elektroinstallation
Die automatische Sonnen- und Windsteuerung ist durchgeführt werden. Es dürfen nur Ersatzteile der nach diesem Wert einzustellen. Auf dem Protokoll ist ist Lewens Sonnenschutz GmbH eingesetzt werden. die eingestellte Neigung der Wintergartenbeschattung anzugeben. Das Übergabeprotokoll ist vom Nutzer und Fachhändler gegenzuzeichnen. - Seite 14 Abb. 51. Portofino...
- Seite 15 Abb. 52. Pergola...
- Seite 16 Montage Portofino Pergola, Technische Änderungen vorbehalten. Stand 01.2021 , Rev.0001 Art.-Nr.: 1000322...
