EXCISION Mini 50 Bedienungsanleitung
Metallkernbohrmaschine
Verwandte Anleitungen für EXCISION Mini 50
Inhaltszusammenfassung für EXCISION Mini 50

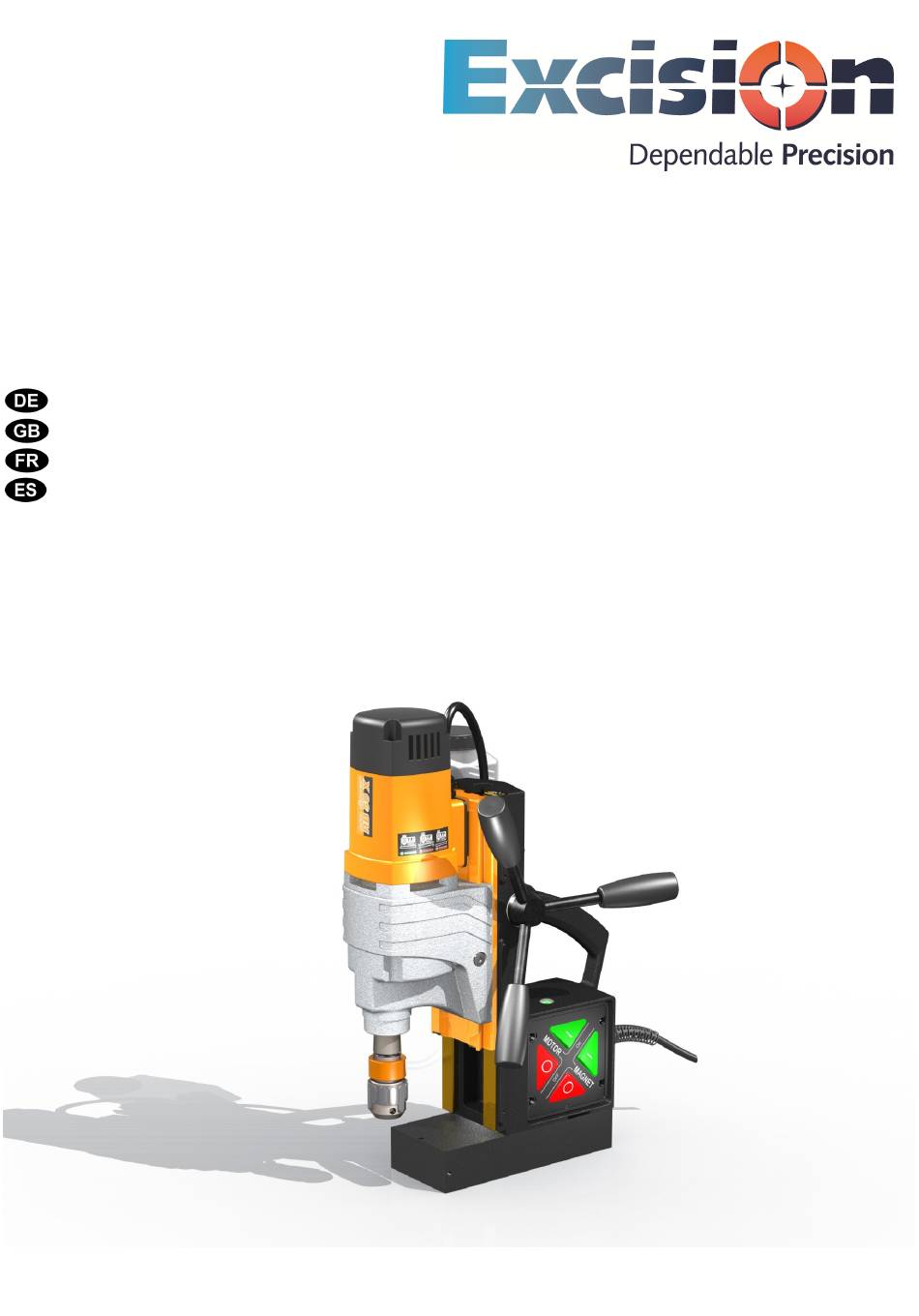

- Seite 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de instrucciones Excision Mini 50 Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Artikel Nr. 18510 / Prod.-No. 18510 / Art.-n° 18510 / Nº de producto 18510...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Sicherheitshinweise, Bestimmungsgemäße Verwendung, Technische Daten, Mitgeliefertes Zubehör, Gerätebeschreibung, Vor Inbetriebnahme Ein- und Ausschalten, Signal LED, Motor Not Aus, Arbeiten mit lesen und Seite 3 Kernbohrer, Arbeiten mit Vollbohrer, Reinigung und Pflege, aufbewahren! Wartung und Reparatur, EG Konformitätserklärung, Explosionszeichnung, Ersatzteilliste.
- Seite 3 Sicherheitshinweise Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch die mitgelieferte Sicherheitskette abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen. Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig auf Beschädigung überprüfen.
- Seite 4 Technische Daten Artikel – Nr.: 18510 Bezeichnung: Excision Mini 50 Leistungsaufnahme: 1200 Watt Lastdrehzahl: 250 / 450 -min Werkzeugaufnahme: 19 mm Weldon-Direktaufnahme Spannung: 230 V 50/60 Hz Bohr Ø max. in Stahl - Kernbohrer: 12 - 50 mm - Spiralbohrer: bis Ø16 mm DIN 338...
- Seite 5 Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld mit großen Tasten kann der Elektromagnet und der Motor ein und ausgeschaltet werden. Die LED über dem Bedienfeld verdeutlicht den Betriebszustand der Maschine und die Haftkraft des Magneten.
- Seite 6 Artikel Nr. 18150. • Bei Arbeiten an Wänden und Decken die Bohreinheit mit dem Sicherheitsgurt sichern. Bei diesen Arbeiten empfehlen wir das Kühlen mit einem Spray z. Bsp. Excision BIO 4000, Artikel Nr. 21040. Signal LED Die LED über dem Bedienfeld signalisiert den Zustand der Maschine und die Haftung des Magneten.
- Seite 7 Motor Not Aus Die Kernbohrmaschine verfügt über einen automatischen Not Aus Stopp des Motors. Wird beim Arbeiten mit laufendem Motor, der Magnet durch Überbelastung, Vibrationen oder andere Ursachen vom ferromagnetischen Untergrund abgedrückt entsteht ein Luftspalt unter dem Magneten. Sobald sich der Magnet vom Untergrund löst wird automatisch der Motor deaktiviert und die Magnet-LED leuchtet konstant rot.
- Seite 8 Nur Original Excision Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen Excision sollten nach ca. 250 Betriebsstunden von unserer Excision Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl (Lubcon, Turmogearoil PE 150 300 ml) sollte ebenso wie die Kohlebürsten erneuert werden.
- Seite 27 Pos. Menge Art. Nr. Beschreibung Description Pos. Qty. Prod. No. 189401080 Ständergehäuse RB 50X - 80X housing...
- Seite 28 189412054 Federblech spring steel plate 189412056 Messing Profil -rechts- brass profile –right- 189412057 Messing Profil -links- brass profile –left- 189412051 Schlitten orange L250 slide orange L250 189501056 Zahnstange -210mm- rack -210mm- DIN912-M5X18-8.8 Zylinderschraube cylinder screw DIN7980-5-ST Ferderring spring washer ISO7380F-M5X10-10.9 Flachrundrachraube SW roundhead screw SW DIN912-M8X80-8.8...
- Seite 31 189502054 Kohlebürsten carbon brush 189622009 Federscheibe B4 gewellt spring discs 189622010 Gewindefurchschraube CM4x12 screws 189502092 Seeger-Sprengring SW10 circlip 189502011 Steckkerbstift 4x12 dowel pin 189502057 O-Ring 22x2,5 o-ring 189502073 Blechschraube HC 4,8x60 screw 189601098 Rillenkugellager 6001 2RS deep groove ball bearing 189411084 Getriebelagerschild gear box flange...
