Inhaltszusammenfassung für Igema SC32-SC132

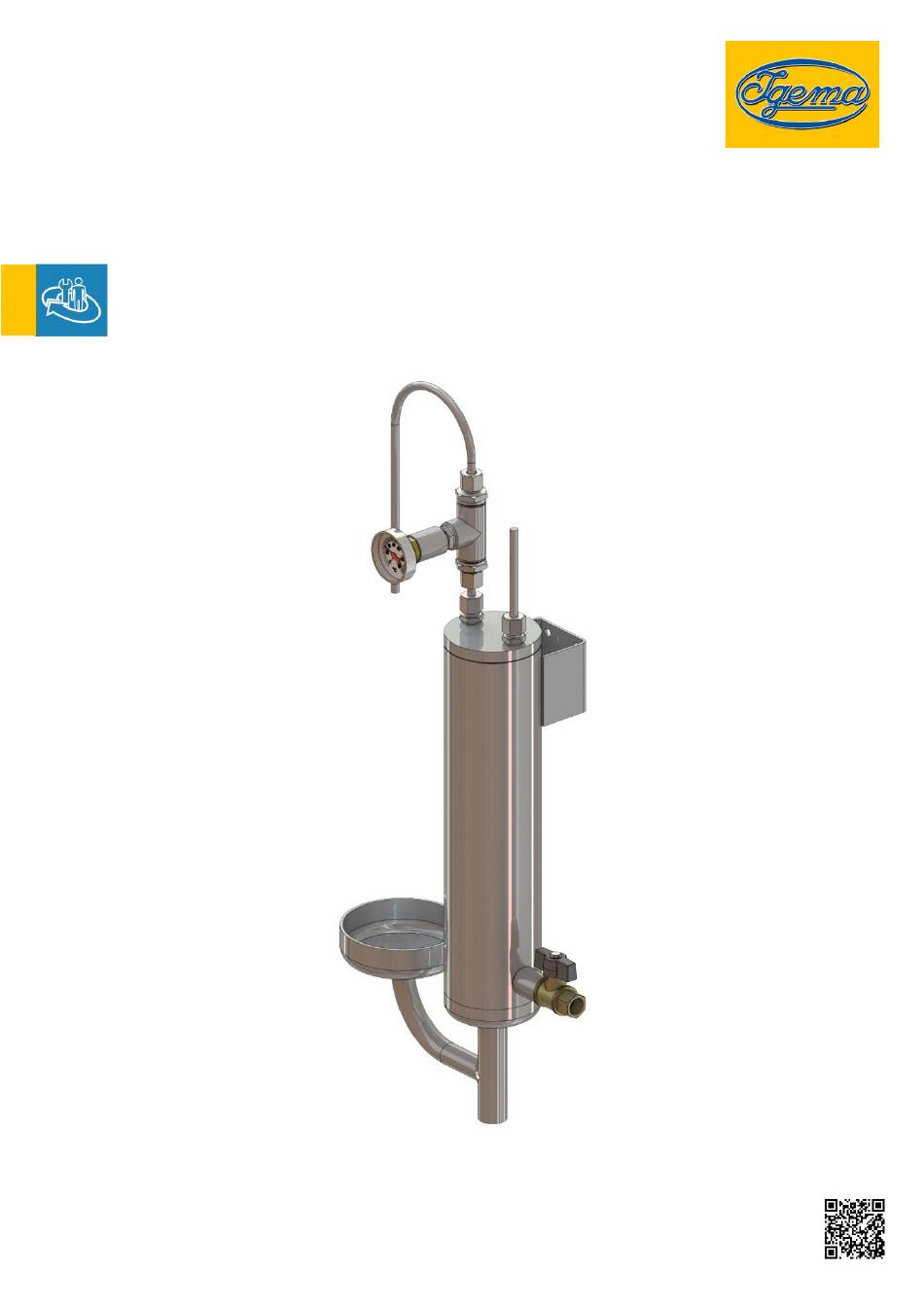

- Seite 1 Probenentnahmekühler IGEMA SC32-SC132 Ausgabe 03/2021 D-11-B-53615-DE-00 MONTAGE- U: BETRIEBSANLEITUNG...
-
Seite 2: Vorwort - Produktphilosophie
Sie haben sich für ein hochwertiges Qualitätsprodukt der IGEMA-GmbH entschieden und wir bedanken uns für Ihr Vertrauen. Seit mehr als 100 Jahren werden unter dem Markenzeichen IGEMA Mess- und Regelungssysteme entwickelt, produziert und weltweit vertrieben. Ganz nach dem Motto „Dampf ist unsere Leidenschaft“ bieten wir Ihnen insbesondere im Dampf- und Kondensatbereich das komplette Programm zum sicheren und wirtschaftlichen Betrieb Ihrer Anlagen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ................5 1.1 Verwendete Symbole ..................5 1.2 Bestimmungsgemäße Verwendung des Gerätes ..........6 1.3 Sicherheit am Arbeitsplatz ................7 1.4 Gerätespezifische Sicherheitshinweise ............. 8 1.5 Haftungsausschluss ..................8 2. Verpackungsinhalt ....................8 3. Allgemein ......................9 3.1 Anmerkung ...................... - Seite 4 Inhaltsverzeichnis (Forts.) 7. Instandhaltung ....................14 7.1 Grenzbedingungen ..................14 8. Produkt-Rückgabe .................... 15 8.1 Gefahren und Warnhinweise ................15 9. Garantieverlust ....................15...
-
Seite 5: Wichtige Sicherheitshinweise
Sicherheitseinrichtungen zu achten. Unqualifizierte Personen dürfen nicht mit den oben genannten Arbeiten beauftragt werden! Die IGEMA GmbH übernimmt keine Haftung für Sach- und Personenschäden, die durch unqualifizierte Personen bzw. auf Nichtbeachten dieser Montage- und Betriebsanweisung zurückzuführen sind. Falls keine ausreichend qualifizierte Person einsetzbar ist, kann die IGEMA GmbH mit der Installation/Wartung beauftragt werden. -
Seite 6: Bestimmungsgemäße Verwendung Des Gerätes
Gerätes zu informieren. Im Zweifelsfall wenden Sie sich an den zuständigen Montageleiter bzw. Bauleiter. Die richtige Einbaulage, Ausrichtung und Strömungsrichtung des Gerätes sind zu beachten! Entfernen Sie vor Installation des IGEMA Produktes an Kessel oder Behälter unbedingt jegliche Schutzabdeckungen und ggf. die Schutzfolie von Typenschildern. -
Seite 7: Sicherheit Am Arbeitsplatz
1.3 Sicherheit am Arbeitsplatz Bevor die Installation des Gerätes oder die Wartung am Gerät vorgenommen wird, muss ein sicherer Zugang gewährleistet und ein abgesicherter Arbeitsbereich abgesteckt sowie gekennzeichnet werden, für ausreichende Beleuchtung des Arbeitsbereiches ist zu sorgen. Für schwere Lasten ist stets Gefahr eine Hebevorrichtung zu verwenden! Vor Beginn jeglicher Arbeiten, ist sorgfältig zu prüfen, welche Flüssigkeiten oder Gase sich in... -
Seite 8: Gerätespezifische Sicherheitshinweise
Die IGEMA GmbH Mess- und Regelsysteme übernimmt keine Haftung, sollten die genannten Vorschriften, Anweisungen und Warnhinweise nicht beachtet und befolgt werden. Änderungen an einem IGEMA Gerät, sofern sie nicht in der Montage- und Betriebsanleitung ausdrücklich aufgeführt sind, liegen in der Verantwortung des Anwenders. -
Seite 9: Allgemein
3. Allgemein • Diese Anweisungen müssen vor allen Tätigkeiten, an Produkten von IGEMA GmbH genau durchgelesen werden. • Der Installationsvorgang ist ein kritischer Punkt der Nutzungsdauer einer jeden Anlage. Es muss unbedingte Sorgfalt walten, um Schäden am Probeentnahmekühler oder der Anlage zu vermeiden. -
Seite 10: Transport Und Lagerung
Arbeitsumfeldes zu erstellen. ➢ Versichern Sie sich vor Arbeitsbeginn, ob sie dazu geeignete Werkzeuge und/oder Verbrauchsmaterial besitzen. Verwenden Sie nur Original-IGEMA-Ersatzteile. ➢ Entfernen Sie auf keinen Fall die an der Anlage angebrachte Produktplakette. Auf der Plakette befinden sich die Seriennummer und wichtige Informationen. -
Seite 11: Installation
5. Installation 5.1 Gefahren und Warnhinweise Gefahr ➢ Halten Sie bezüglich der Überdruckbedingungen die örtlichen Gesetze und Normen ein. ➢ Bei Problemen, die mit Hilfe dieser Anleitung nicht gelöst werden können, kontaktieren Sie bitte den Lieferanten oder den Hersteller. 5.2 Anforderungen an Installationsort •... -
Seite 12: Abmaße
Pos. Beschreibung Probeentnahmekühler Probeleitung Kühlwassereintritt Kühlwasserventil Kanalanschluss Trichter zur Aufnahme eines Messbechers Probenauslauf Thermometereinheit 5.4 Abmaße... -
Seite 13: Inbetriebnahme
6. Inbetriebnahme 6.1 Gefahren und Warnhinweise Gefahr Sicherheitshinweis! Das Gerät kann durch den Durchfluss des Prüfmediums sehr heiß werden und muss regelmäßig visuell auf Dichtigkeit geprüft werden. Es besteht Verbrennungs- und Verbrühungsgefahr. Deshalb ist geeignete Schutzkleidung zu tragen und einschlägige Unfall-Verhütungsvorschriften zu beachten. -
Seite 14: Vorgang Zur Entnahme Von Kesselproben
Achten Sie beim Zusammenbau darauf, dass die Dichtungsscheiben sauber sind und verwenden Sie immer neue Dichtungsscheiben. 7.1 Grenzbedingungen Grenzbedingungen KÖRPER SPULE Entsprech- Entsprech- Druck Druck ende ende Modell Temp. °C Temp. °C SC32 - SC132 Mindestbetriebstemperatur: -10ºC Design code: IGEMA – Merkblatt... - Seite 15 Informationen bezüglich jeglicher Vorfälle und zu beachtender Vorsichtsmaßnahmen wegen kontaminierender Flüssigkeiten und Rückstände oder mechanischen Schäden, die ein Risiko für Gesundheit, Sicherheit und Umwelt darstellen, müssen vom Vertreiber oder Konsumenten bei der Rückgabe von Produkten an die IGEMA GmbH schriftlich eingereicht werden. ➢...
- Seite 16 IGEMA GmbH Antwerpener Str. 1 Fon.: +49 2501 92424-0 48163 Münster Fax.: +49 2501 92424-99 Deutschland info@igema.com www.igema.com...
