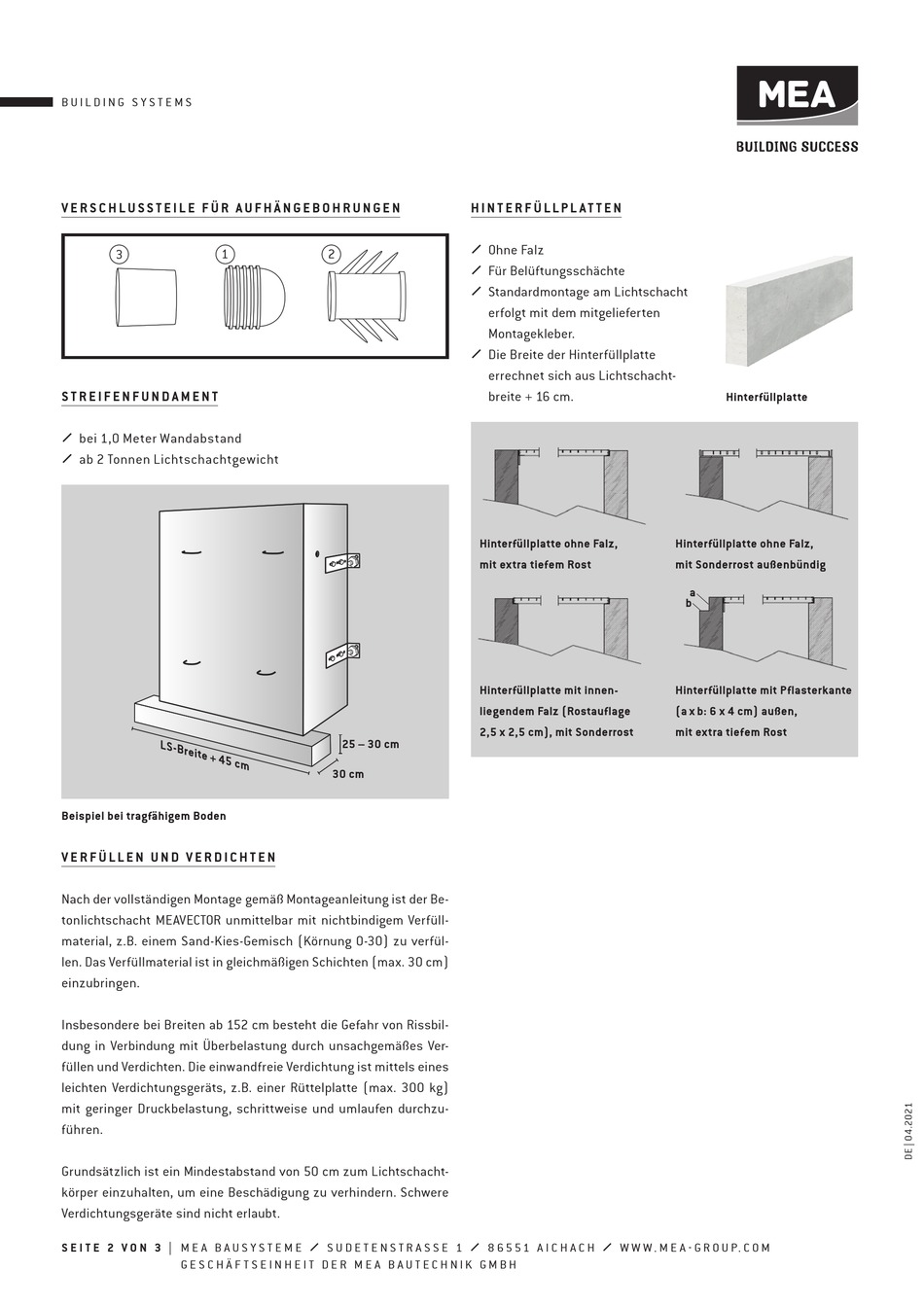

B U I L D I N G S Y S T E M S
V E R S C H L U S S T E I L E F Ü R A U F H Ä N G E B O H R U N G E N
3
1
S T R E I F E N F U N D A M E N T
bei 1,0 Meter Wandabstand
ab 2 Tonnen Lichtschachtgewicht
L S - B r
e i t e +
4 5 c m
Beispiel bei tragfähigem Boden
V E R F Ü L L E N U N D V E R D I C H T E N
Nach der vollständigen Montage gemäß Montageanleitung ist der Be-
tonlichtschacht MEAVECTOR unmittelbar mit nichtbindigem Verfüll-
material, z.B. einem Sand-Kies-Gemisch (Körnung 0-30) zu verfül-
len. Das Verfüllmaterial ist in gleichmäßigen Schichten (max. 30 cm)
einzubringen.
Insbesondere bei Breiten ab 152 cm besteht die Gefahr von Rissbil-
dung in Verbindung mit Überbelastung durch unsachgemäßes Ver-
füllen und Verdichten. Die einwandfreie Verdichtung ist mittels eines
leichten Verdichtungsgeräts, z.B. einer Rüttelplatte (max. 300 kg)
mit geringer Druckbelastung, schrittweise und umlaufen durchzu-
führen.
Grundsätzlich ist ein Mindestabstand von 50 cm zum Lichtschacht-
körper einzuhalten, um eine Beschädigung zu verhindern. Schwere
Verdichtungsgeräte sind nicht erlaubt.
S E I T E 2 V O N 3 | M E A B A U S Y S T E M E S U D E T E N S T R A S S E 1 8 6 5 5 1 A I C H A C H W W W . M E A - G R O U P. C O M
G E S C H Ä F T S E I N H E I T D E R M E A B A U T E C H N I K G M B H
H I N T E R F Ü L L P L A T T E N
Ohne Falz
2
Für Belüftungsschächte
Standardmontage am Lichtschacht
erfolgt mit dem mitgelieferten
Montagekleber.
Die Breite der Hinterfüllplatte
errechnet sich aus Lichtschacht-
breite + 16 cm.
Hinterfüllplatte ohne Falz,
mit extra tiefem Rost
Hinterfüllplatte mit innen-
liegendem Falz (Rostauflage
2,5 x 2,5 cm), mit Sonderrost
25 – 30 cm
30 cm
Hinterfüllplatte
Hinterfüllplatte ohne Falz,
mit Sonderrost außenbündig
a
b
Hinterfüllplatte mit Pflasterkante
(a x b: 6 x 4 cm) außen,
mit extra tiefem Rost
