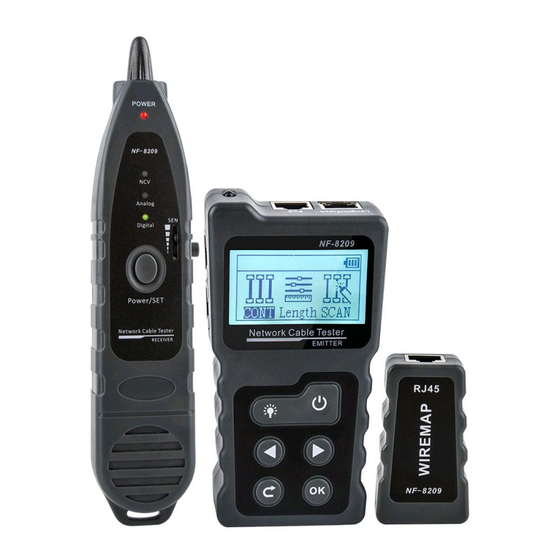

NOYAFA NF-8209 Gebrauchsanweisung
Netzwerkkabeltester
Vorschau ausblenden
Andere Handbücher für NF-8209:
- Bedienungsanleitung (5 Seiten) ,
- Bedienungsanleitung (21 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für NOYAFA NF-8209
Inhaltszusammenfassung für NOYAFA NF-8209
- Seite 1 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
- Seite 2 MODELL：NF-8209 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln Netzwerkkabeltester GEBRAUCHSANWEISUNG ORIGINALWARE ECHTSHEITSGAR ANTIE Patentierte Produkte, Fälschung nicht gestattet Überarbeitete Version 2.0...
- Seite 3 Bitte lesen Sie die Sicherheitshinweise vor der Inbetriebnahme Bitte stellen Sie das Gerät nicht an einem Ort auf, der staubig, feucht oder heiß (über 40°C) ist. Bitte verwenden Sie einen Akku, der den Spezifikationen entspricht, andernfalls kann das Gerät beschädigt werden. ...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick································································································· 01 Anzeige der wichtigsten Teile und Funktionen················································· 01 Produktbedienung····················································································· 03 1.·· Durchgangsprüfung ········································································03 2.·· Überprüfung der Längenmessung ····················································· 05 3.·· Kabel Scannen·············································································· 05 4.·· Überprüfung der Stromversorgung über Ethernet (PoE)·························· 06 5.·· Überprüfung des Flashanschlusses und Üder Einzelheiten des Schalters··· 07 6.··... -
Seite 5: Überblick
Überblick Das F-8209 Gerät ist eine neue Generation, die digitale und analoge Signalisierung in einem Netzwerk-Toner und einer Sonde anbietet. . Es hat drei Modi für Optionen zum Verfolgen von Kabeln wie digitaler Modus, analog Modus und PoE-Modus. Das heißt, er ist ausgestattet mit den leistungsfähigsten Kabelortungstechnologien für jede Arbeits Umgebung. - Seite 6 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
-
Seite 7: Produktbedienung
Produktbedienung Schalten Sie das Gerät ein und gehen Sie in das untenstehende Menü POE Flash Einstellungen CONT Länge SCAN 1. Cont: Überprüfung von unterbrochenen, Kurzgeschlossenen, verdrehten oder anderen Kabeln für STP, UTP Kabel. 2. Länge: Abmessungen von LAN-Kabel erhalten, mit dem Bereich von 2,5m-200m- 3. -
Seite 8: Mögliche Resultate
1.1 Mögliche Resultate Nur wenn ein Kabel einen Kurzschluss hat, unabhängig davon, ob es verdreht oder gebrochen ist oder nicht, zeigt das Testergebnis nur die Information "Kurz" an. Falls es zu keinem Kurzschluss gekommen ist, zeigt es die tatsächlichen Schäden an. (Pin 12, Pin45 sind beide kurzgeschlossen) (Pin5 und Pin 6 sind beide defekt) (Pin 56, Pin 18 sind beide verdreht) -
Seite 9: Überprüfung Der Längenmessung
2. Längenmessung Verbinden Sie ein Ende des Kabels zum „Länge/Flash“ Anschluss und trennen Sie die Verbindung am äußeren Ende und wählen Sie „Länge“ im Hauptmenü aus. Danach entscheiden Sie sich bitte für die Einheit (Meter/Yard/Fuß). Die Überprüfung kann starten. Nachdem Sie auf Start gedrückt haben, werden die Resultate der Überprüfung auf dem Bildschirm angezeigt. -
Seite 10: Vorsicht Bei Digital Und Poe Modi
„digital“ ausgewählt. Die anderen Modi sind „analog“ und „PoE“. Danach stellen Sie bitte auf dem Empfänger die Modi entsprechend ein. Danach stellen Sie den entsprechenden Modus am Empfänger entsprechend ein. Danach halten Sie den Empfänger an das Kabel am anderen Ende. Der lauteste Ton deutet auf das richtige Kabel hin. Digitalmodus Analogmodus PoE Modus... -
Seite 11: Nicht Standard Poe Gerät
4.2 Nicht Standard PoE Gerät Falls das Gerät nicht den PoE Standard befolgen sollte, kann es trotzdem zur Bestimmung der Länge herangezogen werden. Außerdem kann es die PoE Spannung, die Polarität des Stromzufuhrs, den Stromzufuhr Modus überprüfen. Es kann aber nicht den Typ der PSE anzeigen. -
Seite 12: Einstellungen
6. Einstellungen 6.1 Hintergrundbeleuchtung Stellen Sie die Hintergrundbeleuchtungszeit zwischen 15s, 30s, 60s, EIN oder AUS ein. Auto-Zzeitschaltuhr Einstellung Sprache: Englisch Hintergrundbeleuchtung: 30s Auto AUD: 15 min, Kontrast 6.2 Stellen Sie die Hintergrundbeleuchtungszeit zwischen 15s, 30s, eine Stunde oder AUS Einstellung Sprache: Englisch Hintergrundbeleuchtung: 30s Auto AUD: 15 min, Kontrast... -
Seite 13: Technische Einzelheiten
6.5 Versionsinformationen Überprüfen Sie die Version der Software und Hardware. Einstellung Hardware: V1.0 Software: V1.0 7. Technische Einzelheiten Cat5e,Cat5,Cat6a Kabeltyp (STP und UTP) Schaltplan Ist Überprüfung mit Schalter direkt möglich? Maximaler Bereich Cat5e,Cat5,Cat6a Kabeltyp (STP und UTP) Länge Testbereich 2,5m-200m Empfindlichkeit ±1,6m Bruchstelle... -
Seite 14: Zubehör
Stromversorgung Drei AAA Batterien Niedrige Batterie 2,7V Warnmeldung Auto-Zeitschaltuhr 15min/30min/60min/aus Überspannungsschutz Gleichstrom DC 48V/5mA Maximaler <150mA Betriebsstrom Abmessungen 130*70*28mm Feinfühligkeit einstellbar Identifizieren von Wechselstrom AC Spannung Leuchte Empfänger Batterietyp 1St. á 9V Niedrige Batterie 6±0,5V Warnmeldung Maximaler <100mA Betriebsstrom Abmessungen 210*43*27mm Schaltplan Anschlüsse RJ45... -
Seite 15: Häufig Gestellte Fragen
9. Häufig gestellte Fragen Resultat Ursache oder mögliche Lösung Bitte überprüfen, ob die Kabelenden festsitzen Verschiedene Prüfresultate für ein und dasselbe Kabel Reinigen Sie die Anschlüsse Das Kabel ist am falschen Anschlussverbunden, bitte verbinden Sie mit „Länge/Flash“ Gemessene Länge beträgt 0,0m Bitte stellen Sie sicher, dass die zu überprüfende Länge zwischen 2,5m-200m beträgt... -
Seite 16: Abbildung Der Produkte Dieser Serie
Abbildung der Produkte dieser Serie Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
