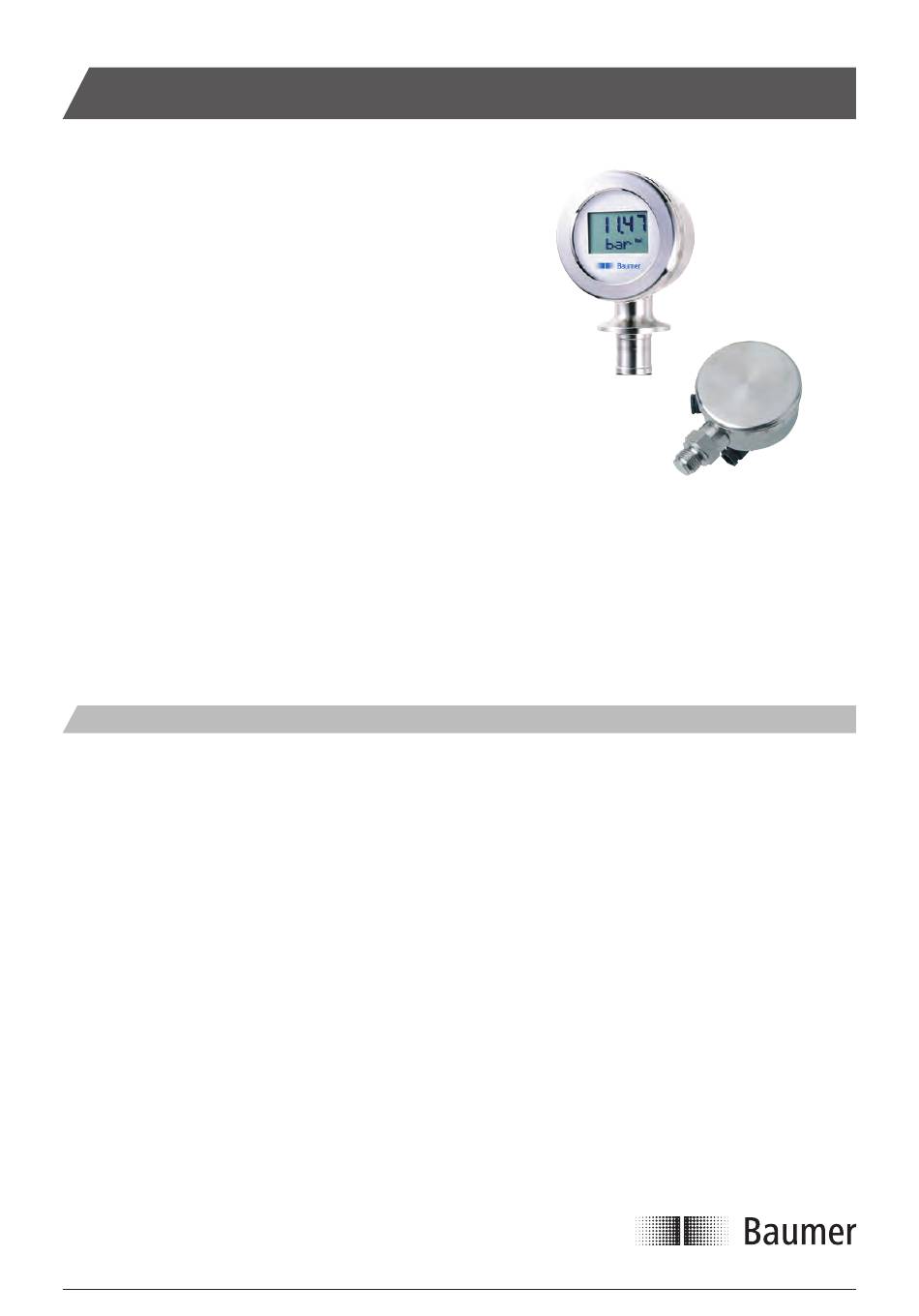

FlexBar HRT Druck-Transmitter
4...20 mA, 2-Leiter-Transmitter,
HART
-Kommunikation
®
Mess-Spanne, Einheit und Dämpfung
ist konfigurierbar
Skalierbar 25:1
Nullpunkt-Einstellung
2-Punkt-Kalibrierung
-1(0)...400 bar
Relativ- oder Absolutdruck
400% Überdrucksicherheit
Hygienegerechte Prozessanschlüsse
3A Zulassung, Geräte in Übereinstimmung mit
FDA und EHEDG
Ex ia IIC T5/T6, ATEX II 1G
Ex nA II T4/T5, ATEX II 3G
Beschreibung
FlexBar HRT ist ein konfigurierbarer 4...20 mA Drucktransmitter. Der
FlexBar HRT misst den Druck mittels einer piezoresistiven Poly-
Silizium-Zelle. Die elektrische Schaltung ist vom Mess-Stoff durch
eine sensitive Edelstahlmembrane und die Fülllflüssigkeit getrennt.
Drei unterschiedliche Füllflüssigkeiten sind verfügbar, wobei ein
mineralisches Öl den FDA-Anforderungen entspricht und somit in der
Nahrungsmittel- und Pharmaindustrie eingesetzt werden kann.
Die Elektronik ist in einem separaten, für sich abgeschlossenen,
Gehäuseteil unterbracht. Dies begünstigt den Einsatz des FlexBar
HRT bei hoher Luftfeuchtigkeit. Der Kabelanschluss erfolgt über eine
Kabelverschraubung oder Stecker.
Die FlexView Anzeige ist optional erhältlich.
www.baumer.com
Technische Änderungen vorbehalten.
Das HART
Protokoll ermöglicht die Kalibrierung und Justage des
®
Druckmessumformers im On-Line-Betrieb.
Der FlexBar HRT wird in der Nahrungs- und Getränkeindustrie und
chemischen so wie verfahrenstechnischen Industrien zur Messung von
Absolut- und Relativdruck eingesetzt.
Ein grosser Bereich von Prozessanschlüssen in Verbindung mit den
konfigurierbaren Einrichtungen machen den FlexBar HRT zu einem
idealen Druck-Messumformer welcher in allen druckmesstechnischen
Anwendungen eingestzt werden kann. Hygienegerechte Prozessan-
schlüsse für eine grosse Anzahl von Standards sind für den FlexBar
HRT vorhanden. Die Basis ist ein G1/2A Gewindeanschluss mit einer
frontbündigen Membrane.
Datenblatt 3400-1
Seite 1
