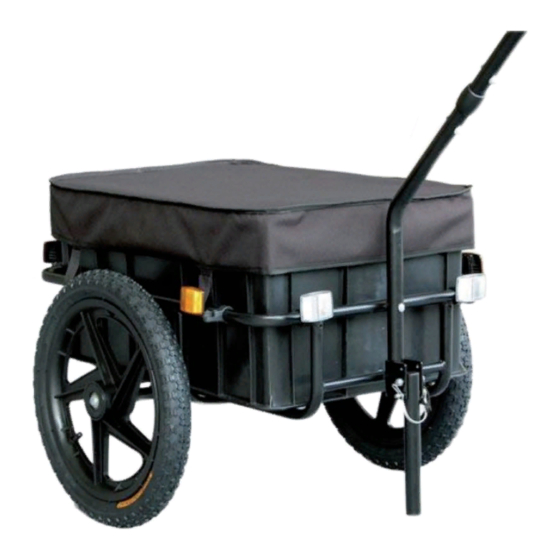

- Seite 1 Big Black Mike Fahrradanhänger Bicycle Trailer Remorque de vélo Remolque de bicicletas Rimorchio da bici 10021741 10021742...
-
Seite 3: Hersteller
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.) Bewahren Sie die kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden kann. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Bestimmungsgemäßer Gebrauch Dieses Gerät dient dem Transport von Gegenständen mit einem Fahrrad. -
Seite 5: Lieferumfang
LIEFERUMFANG Transportbox Rahmen 16” Rad Zugstange Zugstange roter Reflektor (f. Rüclkeite) weißer Reflektor (f. gelber Reflektor (für Seite) Reflektorenhalterung Zugstangenverbinder Fuss Zugstangenhalter Sicherheitsbolzen Kupplung Sattelverbinder Kupplung Unterlegscheibe M6*50mm-Schraube M6*35mm-Schraube M6*47mm-Schraube Abdeckung... - Seite 6 MONTAGE Schritt 1: Vorbereitung Entfernen Sie die beiden Schutzkappen vom Rahmen. Schritt 2: Reflektoren montieren Bringen Sie die Reflektorenhalterungen (9) am Rahmen (2) an. Es liegen Halterungen für vorwärtsweisende, rückwärtsweisende und seitwärts weisende Reflektoren bei. Bringen Sie die roten Reflektoren (6) hinten, die weißen (7) vorne und die gelben (8) seitlich an.
- Seite 7 Schritt 3: Zugstange montieren • Verbinden Sie die Zugstangen (4,5) unter Nutzung des Verbindungsstückes (10) und der the M6 x35 (19) Schraube. • Verbinden Sie die soweit montierte Zugstange vermittels des Zugstangenhalters (12) und unter Nutzung der M6x50mm (18) Schrauben mit dem Rahmen. •...
- Seite 8 Schritt 5: Räder anbringen Bringen Sie die Räder (3) fest an beiden Seiten der Achse an. Schritt 6: Plane und Box anbringen Setzen Sie die Transportbox (1) mit der Abdeckung (21) in den Rahmen ein. Schritt 7: Wagen und Fahrrad verbinden Ziehen Sie den Sicherheitsmechanismus der Kupplung (14), um die Kupplung (16) anzubrignen.
- Seite 9 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Seite 10: Safety Instructions
SAFETY INSTRUCTIONS Small objects/packaging parts (plastic bags, cardboard, etc.) Keep small objects (e.g. screws and other assembly materials, memory cards) and packaging parts out of the reach of children so that they cannot be swallowed by them. Do not let small children play with foil. There is a danger of suffocation! Intended use This unit is used to transport objects with a bicycle. -
Seite 11: Scope Of Delivery
SCOPE OF DELIVERY Transport box Frame 16" wheel Drawbar Drawbar Red reflector (for returns) White reflector (f. Yellow reflector (for side) Reflector holder Tie rod connectors Foot Tie rod holder Safety bolt Coupling Saddle connectors Coupling Washer M6*50mm screw M6*35mm screw M6*47mm screw Cover... - Seite 12 ASSEMBLY Step 1: Preparation Remove the two protective caps from the frame. Step 2: Mount reflectors Attach the reflector brackets (9) to the frame (2). Brackets for forward, backward and sideways pointing reflectors are included. Attach the red reflectors (6) at the rear, the white reflectors (7) at the front and the yellow reflectors (8) at the sides.
- Seite 13 Step 3: Mount the drawbar • Connect the tie rods (4,5) using the connector (10) and the M6 x35(19) screw. • Connect the tie rod to the frame using the tie rod holder (12) and the M6x50mm(18) screws. • Connect the foot (11) to the tie rod holder (12) by inserting the M6x47mm (20) screw through the centre hole of the tie rod holder to the upper hole of the foot and fix it.
- Seite 14 Step 5: Fitting the wheels Mount the wheels (3) fest on both sides of the axle. Step 6: Attach tarpaulin and box Insert the transport box (1) with the cover (21) into the frame. Step 7: Connect car and bicycle Pull the safety mechanism of the coupling (14) to attach the coupling (16).
- Seite 15 Vážený zákazníku, Gratulujeme Vám k zakoupení produktu Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Jakékoliv selhání způsobené ignorováním uvedených instrukcí a upozornění uvedených v návodu k použití se nevztahuje na naši záruku a jakoukoliv odpovědnost.
-
Seite 16: Bezpečnostní Instrukce
BEZPEČNOSTNÍ INSTRUKCE (Igelitové sáčky, lepenkové krabice atd.) Drobné předměty (např. šrouby a jiný montážní materiál) a části obalu uchovávejte mimo dosahu dětí, aby je nemohly spolknout. Nenechte malé děti hrát si s fólií. Hrozí nebezpečí udušení! Účel použití Toto zařízení se používá pro přepravu předmětů na kole. Je určeno výhradně pro tento účel a smí... -
Seite 17: Seznam Dílů
SEZNAM DÍLŮ Přepravní box Rám 16" kolo Tažné zařízení Tažné zařízení Zadní reflektor červený Přední reflektor bílý Boční reflektor žlutý Konzola reflektoru Konektor tažného zařízení Podpěrná noha Konzola tažného zařízení Bezpečnostní čep Spojka s kulovou hlavou Upevnění sedlové podpěry Kulová spojka Plastová... - Seite 18 MONTÁŽ Krok 1: Příprava Odstraňte dva černé transportní chrániče z rámu. Krok 2: Nasazení reflektorů Namontujte konzoly reflektoru (9) na rám (2), jak je to znázorněno. Vpředu by měly být dvě konzoly, vzadu by měly být dvě konzoly a na každé straně. Namontujte dvě...
- Seite 19 Krok 3: Namontování tažného zařízení • Zasuňte konektor (10) tažného zařízení na konec tažného zařízení (4) a připojte tažné zařízení (4) a (5) pomocí šroubu M6x35 (19). • Pomocí šroubů M6x50mm (18) namontujte namontované tažné zařízení s držákem (12) na přední rám. •...
- Seite 20 Krok 5: Instalace kol Vložte nápravu (3) kola k trubici dole uprostřed rámu. Dbejte na to, aby byly kola zcela zajištěny. Krok 6: Přepravní box Přepravní box (1) s krytem nasaďte na rám. Během používání přívěsu nezapomeňte na připevnění skříňky a krytu na rám pomocí suchého zipu. Krok 7: Připojení...
