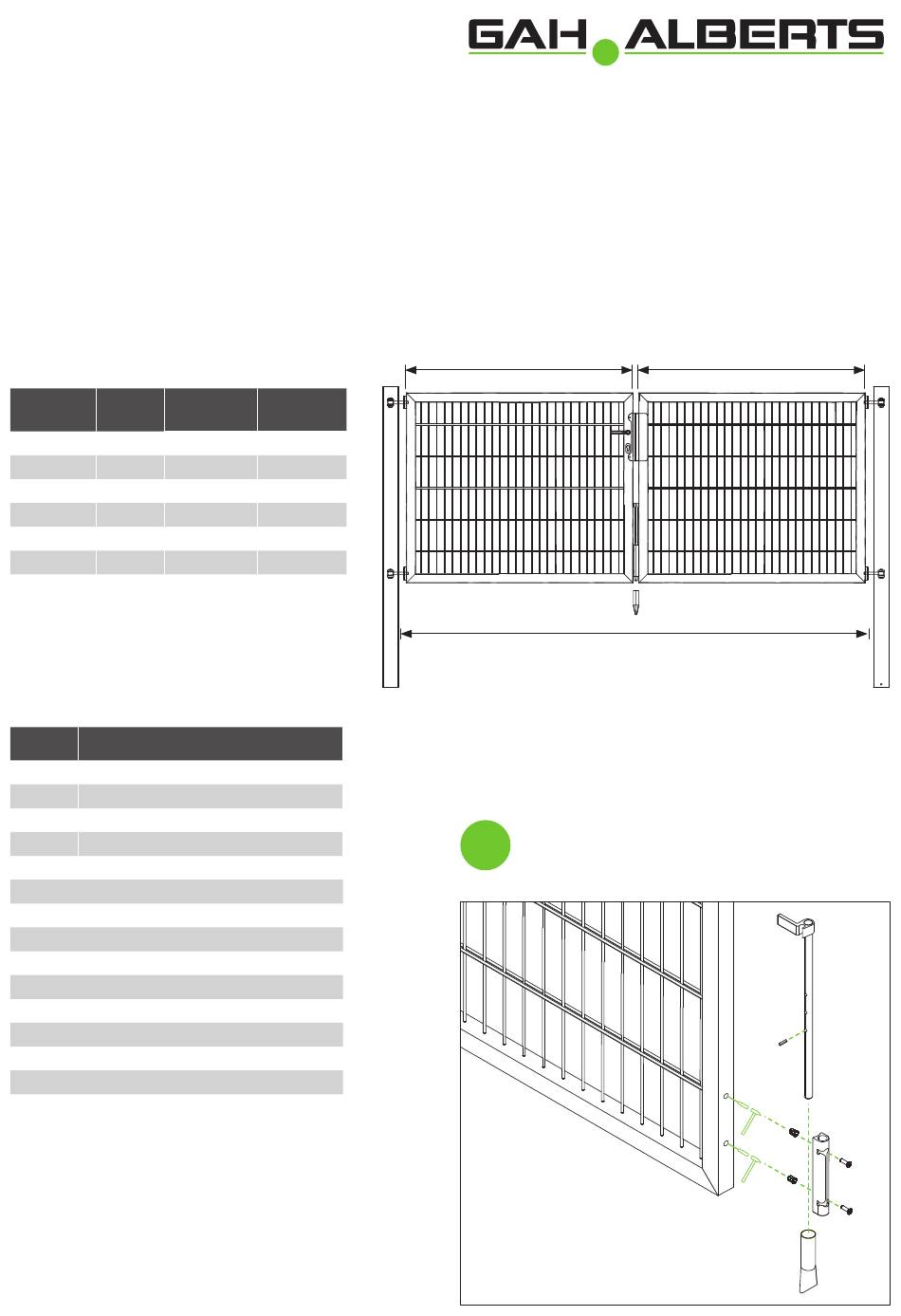

GAH-Alberts Flexo Plus Montageanleitung

Montageanleitung
Doppeltor Flexo Plus
Maße
Nennbreite Lichte Rahmenbreite
(mm) Breite (mm)
2000 1980
2500 2500
3000 3000
3000 2990
3500 3500
4000 4000
5000 5000
Einzelteile
Stück Bezeichnung
1 Einsteckschloß
2 Flachrundschraube ISO 7380-1 M8x18 VA
1 Türdrücker, 1 Paar, Aluminium
2 Drückerführung, Kunststoff schwarz
1 Profilzylinder 21/21, mit 2 Schlüsseln
2 Gummifüße schwarz für Anschlag
2 Schloßrosette VA
4 Torband D16 Locinox
1 Abdeckblech
1 Unterkasten
1 Anschlagblech
1 Bodenschieber
2 Bodenhülse für Bodenschieber
4 Senkblechschraube Kreuz Ø2,9 x 9,5
2 Linsenkopfschraube DIN 964 M8 x 55 VA
Rahmenbreite
links (mm) rechts (mm)
922 922
1182 1182
1432 1432
922 1932
1432 1932
1932 1932
2432 2432
Rahmenbreite links
lichte Breite
1
Bodenschieber
!
Bei Torhöhe 800 mm ist der Bodenschieber
von unten um 100 mm zu kürzen. Der kleine
Sicherungsstift ist dann in dem obersten der
drei Löcher einzuschieben.
Rahmenbreite rechts
