Van der Valk ValkDouble Installationsanleitung
Solarmontagesysteme
Quicklinks
Inhaltszusammenfassung für Van der Valk ValkDouble

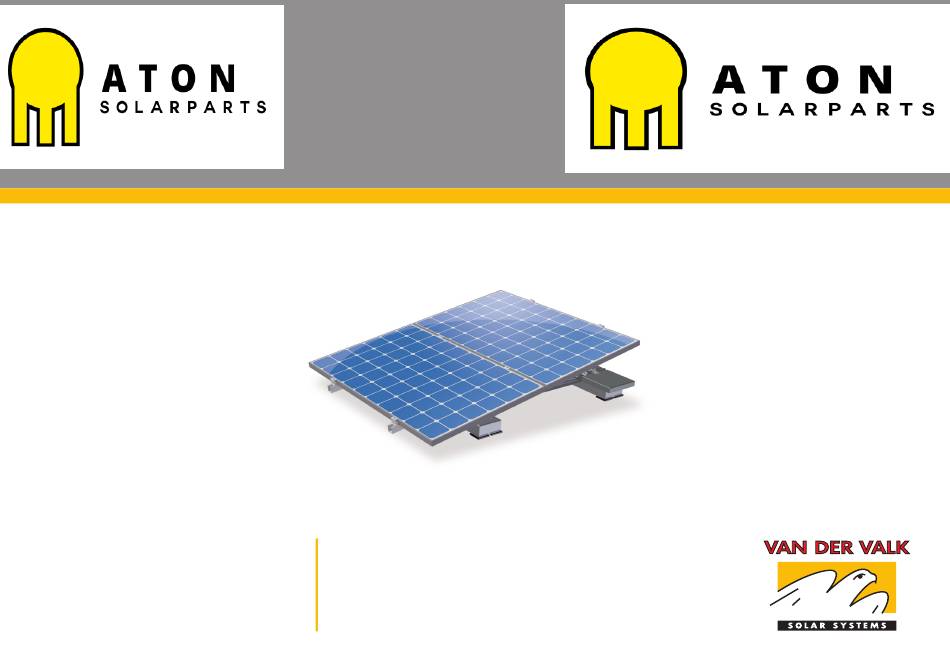

- Seite 1 ValkDouble Installation manual Van der Valk Solar Systems Solarmontagesysteme Version 03 | IM...
- Seite 2 Erforderlicher Ballast Deutschland Allgemeines Das ValkDouble®-Montagesystem muss mit Fliesen verstärkt werden Hinweis 1: Der zusätzliche Ballast muss gleichmäßig auf die Ballastfundamente verteilt werden. auf die angegebenen Ballastfundamente gelegt. In drei Schritten können Sie die einfach berechnen Anmerkung 2: Die max. Für zusätzlichen Ballast (144 kg) können 16 Fliesen platziert werden.
- Seite 3 Empfohlene Installa tion Tools ValkDouble Akku-Bohrer Schraubenschlüssel 13 (für Buchse 13 und Bit T-30) Buchse 13 Torx-Bit T-30 Maßband...
-
Seite 4: Benötigtes Material
Benötigtes Material ValkDouble Alu. Unterstützung (G13032208250000) Alu. Unterstützung (G13057703500000) Dachträgerprofil (741801600) Installation: Page 03 Installation: Page 05 Installation: Page 01 Alu. support (G13032208506565) Hammerheadbolt M8x20 (774220) Installation: Page 05 Installation: Page 03 Betonmassenblock (750520)Installation: Page 01 Alu. Fliesenklemme (725140) Installation: Page 06 Alu. - Seite 5 1300 Empfohlenes Pitch-Maß 3300 (basierend auf einem Sonnenwinkel von 14,5 ??) Plattenlänge 2128...
- Seite 6 Falcon Hinweis! 1) Setzen Sie den Massenblock auf den richtigenStellen vor der Montage des DachesTräger. Detail A. Vorletztes Loch Vorderansicht M8x65 3. Loch Setzen Sie den Massenblock aufdie Gummifliesenträger Montieren Sie die Massenblöcke an den richtigen Positionen an den Dachträgern. Detail B.1 Detail B.2 15 Nm...
- Seite 7 Detail A. Detail B. 15 Nm 3. Loch vom Ende 2. Loch Montieren Sie die Verbindungsstücke an den Dachträgern. Stellen Sie sicher, dass sie als platziert sindin der Zeichnung gezeigt. Die Nut am Bolzen entspricht der Ausrichtung des Schraubenkopfes!
- Seite 8 Detail A. Detail B. 15 Nm 5. Loch vonEnddachträger 4. Loch Montieren Sie die Schubstangen auf den Dachträgern, um die beiden Reihen zu verbinden. Die Nut am Bolzen entspricht der Ausrichtung des Schraubenkopfes!
- Seite 9 Detail A.1 15 Nm Detail A.2 M8x70 15 Nm Im 3. Loch montieren 15 Nm vom Ende des Profils Im 3. Loch montieren ValkHint !! Erstellen Sie zuerst das Aluminiumprofil mit den Verbindungsstücken.Montieren Sie dann das Profil auf dem Dachträger.
- Seite 10 Detail A. Diagonale Stange M8x70 M8x70 15 Nm 15 Nm Montieren Sie die Schubstangen am Aluminiumprofil und an den Dachträgern.
- Seite 11 Detail A. 15 Nm 4 zusätzliche Fliesen 2 zusätzliche Fliesen Umdrehen 8 zusätzliche Fliesen 6 zusätzliche Fliesen Überprüfen Sie für die erforderliche Anzahl von Kacheln die Ballasttische vor diesem Handbuch.
- Seite 12 Schritt 1 Schritt 3 Schritt 2 Das Ende klemmt es herausSchlitz für eine einfachere Montage. Die Endklemme kann nur im Uhrzeigersinn gedreht werden.Stellen Sie daher sicher, dass die Endklemme richtig platziert istWeg. Schritt 4 ichisthlistneinp Setzen Sie die Endklemme rechts einSteckplatz, um die Montage fortzusetzen.
- Seite 13 Beachtung!! Vergessen Sie nicht, das Ende zu installieren Klemmen über der zweiten Platte (gleichInstallation als andere Endklemmen, Seite 07)
- Seite 14 Befestigen Sie die Kabelklemme an der Verkleidung.
