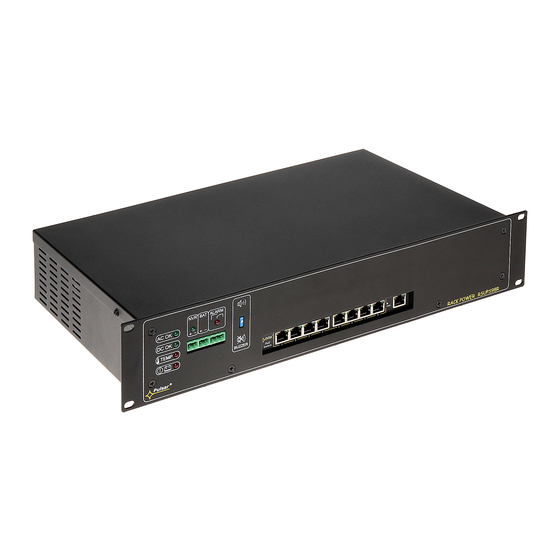

Pulsar RSUPS98R Bedienungsanleitung
9-port switch mit puffer-stromversorgung für 8 ip kameras und netzwerkrekorder, rack-montage
Verwandte Anleitungen für Pulsar RSUPS98R
Inhaltszusammenfassung für Pulsar RSUPS98R
- Seite 1 RSUPS98R v.1.0 9-Port Switch mit Puffer-Stromversorgung für 8 IP Kameras und Netzwerkrekorder, RACK-Montage Version: 4 vom 15.11.2017 Ersetzt frühere Versionen: ---------...
-
Seite 2: Inhaltsverzeichnis
RACK POWER www.pulsar.pl RSUPS98R Hauptmerkmale: Spannungsregelung am NVR-Ausgang DC 48V unterbrechungsfreie Stromversorgung für Akustische Fehleranzeige 8 IP Kameras DC 12V unterbrechungsfreie Stromversorgung für Optionale LED-Anzeige: AC, DC, TEMP, LoB, Netzwerkrekorder ALARM, NVR the ALARM technical output of collective failure –... -
Seite 3: Technische Beschreibung
RSUPS98R 1. Technische Beschreibung 1.1. Allgemeine Beschreibung Das RSUPS98R ist eine Komplettlösung zur Netz- und Batteriestromversorgung von vier IP-Kameras (48V DC Stromversorgung über PoE) und unterbrechungsfreier Stromversorgung für Netzwerkrekorder (12VDC) zum Einbau in 19" Standard-Racks. Dieses System setzt sich im Wesentlichen zusammen aus einem... -
Seite 4: Beschreibung Der Komponenten Und Stecker/ Anschlüsse
RACK POWER www.pulsar.pl RSUPS98R 1.3. Beschreibung der Komponenten und Stecker/ Anschlüsse Tabelle 1. (siehe Abb. 2) Beschreibung [Abb. 2] AC OK – Grüne LED, leuchtet bei aktiver eingehender Stromversorgung 230V AC DC OK – Grüne LED, leuchtet bei aktiver ausgehender Stromversorgung (DC) TEMP –... - Seite 5 RACK POWER www.pulsar.pl RSUPS98R Abb. 3: Rückansicht. Abb. 4: Ansicht des Switches. Tabelle 2. (Siehe Abb. 3) Beschreibung [Abb.4] LINK – Gelbe LED, leuchtet bei Netzwerkverbindung PoE – Grüne LED, leuchtet bei aktiver PoE-Versorgung PWR – Grüne LED, leuchtet bei aktiver Stromversorgung des Switches UPLINK Port für Datenverbindung mit Netzwerkrekorder...
-
Seite 6: Spezifikationen
RACK POWER www.pulsar.pl RSUPS98R 1.4. Spezifikationen - Parameter des Switches (Tabelle 3) - Elektrische Parameter (Tabelle 4) - Mechanische Parameter (Tabelle 5) - Betriebssicherheit (Tabelle 6) - Betriebsparameter (Tabelle 7) Tabelle 3. Parameter des Switches 9x 10/100Mb/s Ports (8 x PoE + 1 x UPLINK) -
Seite 7: Installation
RACK POWER www.pulsar.pl RSUPS98R Tabelle 5. Mechanische Parameter W=19”, H=2U, D=307 Montageabmessungen Abmessungen W=482, W =442, H=88, D=307, D =32, D =10 [+/- 2mm] Vierpunkt-Befestigung für Rackprofile – 4 Stück M6 Schrauben + Käfigmuttern inkl. Befestigung Gewicht netto/ brutto 7,1kg / 7,6kg Gehäuse... -
Seite 8: Installationsvorgang
RACK POWER www.pulsar.pl RSUPS98R 2.2. Installationsvorgang 1. TRENNEN SIE VOR DER INSTALLATION DIE BAUSEITIGE (230V-) STROMVERSORGUNG 2. Montieren Sie das Gerät wie unten exemplarisch beschrieben im 19”-Gehäuse / -Schrank: - Setzen Sie die M6 Käfigmuttern ein - Befestigen Sie das Gerät mittels der 4 M6-Schrauben an den Käfigmuttern... -
Seite 9: Optische Anzeige Des Betriebszustands
RACK POWER www.pulsar.pl RSUPS98R 3.2. Optische Anzeige des Betriebszustands OPTISCHE ANZEIGE DER STROMVERSORGUNG GRÜNE LED (Power) AUS – Das Gerät wird nicht mit Strom versorgt AN – Normaler Betrieb: das Gerät wird mit Strom versorgt Leuchtet bei Stromversorgung OPTISCHE ANZEIGE DES BETRIEBS DER POE-PORTS (1 - 8) GRÜNE LED (PoE) -
Seite 10: Betrieb Und Verwendung
RACK POWER www.pulsar.pl RSUPS98R 4. Betrieb und Verwendung 4.1. Überspannung oder Kurzschluss am Netzeilausgang Im Falle einer Überspannung wird der Stromausgang sofort automatisch getrennt, was durch Erlöschen der LED signalisiert wird. Sobald keine Überspannung mehr vorliegt, geht das Gerät wieder in den normalen Betriebszustand über.
