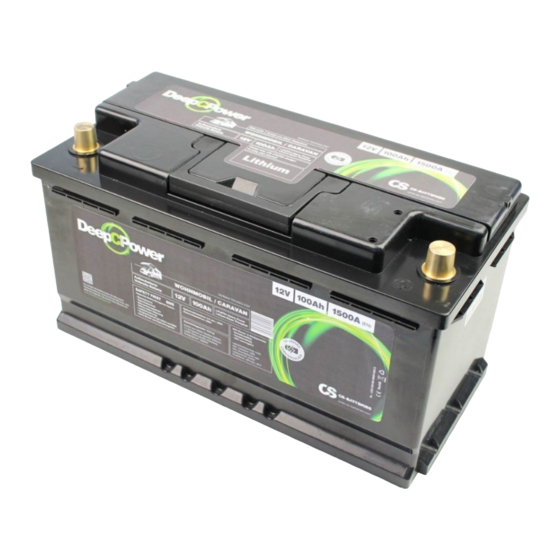

CS-Electronic CSX12100-BMS100CS Bedienungsanleitung
Wohnmobil caravan lifepo4 12,8v 100ah
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für CS-Electronic CSX12100-BMS100CS
Inhaltszusammenfassung für CS-Electronic CSX12100-BMS100CS

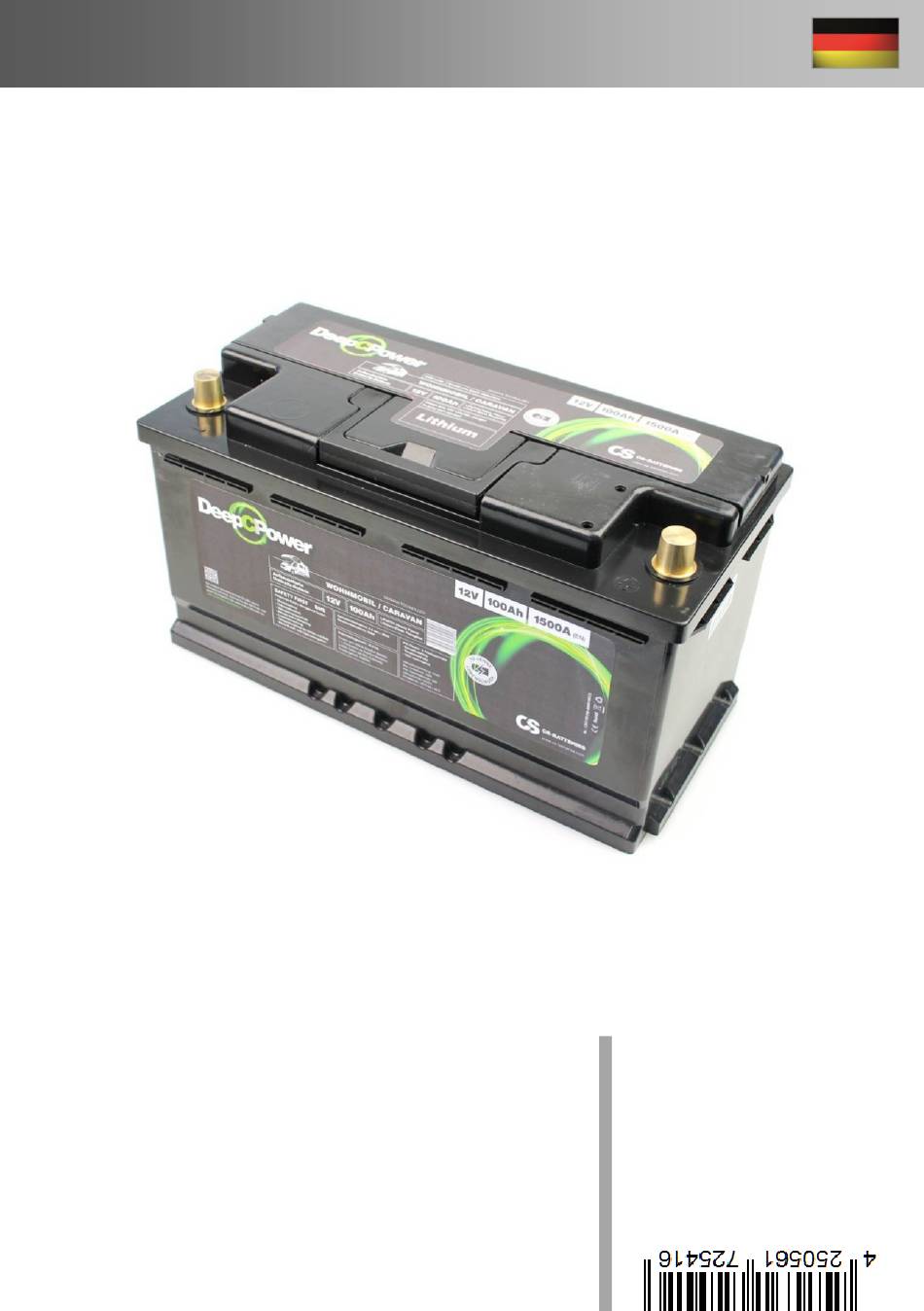

- Seite 1 Bedienungsanleitung Wohnmobil LiFePO4 Caravan 12,8V CSX12100-BMS100CS 100Ah ZM-CSX12100-BMS100CS...
-
Seite 2: Sicherheitsrichtlinien Und Maßnahmen
LiFePO4 Batterien sind leichter als herkömmliche Blei- oder Gelbatterien, trotzdem können sie bei nicht sachgemäßer Befestigung bei einem Unfall zu einem Geschoss werden! Bei einer Nicht-Befolgung der Bedienungsanleitung bei unfachmännischen Reparaturen erlischt die Gewährleistung. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... -
Seite 3: Transporthinweise
Entsorgen Sie nur entladene Batterien! Isolieren Sie die Pol-Anschlüsse vor Kurzschluss! Batterien dürfen nicht in den Haus- oder Industrie- Müll. LiFePO4-Eisenphosphat-Batterien unterliegen den Entsorgungs- und Recycling-Vorschriften, die je nach Land und Region unterschiedlich sind. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... -
Seite 4: Allgemeines Über Lithium-Eisenphosphat-Batterien
Zudem ist ebenso eine parallele Anordnung zur Kapazitätserhöhung möglich. Es können beliebig viele Batterien gleichen Typs parallel geschaltet werden. Für mehr Spannung können Sie bis zu 4 Batterien ( maximal 48V) in Reihe schalten. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... -
Seite 5: Batterie-Management-System (Bms)
Batterie mit der Zeit immer weniger Kapazität. Abhilfe schafft hier der eingebaute aktive Balancer, welcher zu jeder Zeit die Zellen angleicht. Der aktive Balancer sorgt für maximalen Wirkungsgrad unabhängig vom Ladezustand der Batterie. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... -
Seite 6: Vorteile Der Lifepo4-Batterie
Lange Lagerzeit durch geringe Selbstentladung = 3%/ Monat Für mehr Kapazität können Sie beliebig viele Batterien parallel schalten. Für mehr Spannung können Sie bis zu 4 Batterien (maximal 48V) in Reihe schalten. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... -
Seite 7: Installation
Verwenden Sie bereits eine Sicherung in Ihrem System, muss diese auf die Leistung der Batterie angepasst werden! 12V Anschluss / Single Batterie: Batt 1 (+) Plus Lade- Regler (-) Minus CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... - Seite 8 Batt 2 Batt 2 Batt 3 Batt 3 Batt 4 Batt 4 Last Last (-) Minus (+) Plus (-) Minus (+) Plus Alle Batterien tragen gleichmäßig zur Stromversorgung der Last bei! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
- Seite 9 (-) Minus (+) Plus (+) Plus Achtung! Es können keine 24V, 36V oder 48V Ladegeräte verwendet werden! Beachten Sie bei serieller Anordnung der Batterien unbedingt die Ladegerät- (+) Plus Anschluss-Plan CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
-
Seite 10: Anwendung Der Lifepo4 Batterie
Sie die Batterie und die Ladeparameter! Achtung! Klemmen Sie das Ladegerät ab, wenn dies längere Zeit nicht verwendet wird! Achtung! Verwenden Sie nur von CS-Electronic zugelassene oder freigegebene LiFePO4-Ladegeräte um die Lebensdauer Ihrer Batterie zu gewährleisten! Achtung! Laden Sie Ihre LiFePO4 Batterie bei einem geringen Ladezustand von ca. -
Seite 11: Ladegerät-Anschluss-Plan
Last geschalteten Batterien (-) Minus müssen einzeln mit je LiFePO4 einem 12V Ladegerät Lade- geladen werden! (+) Plus gerät !! Verwenden Sie zum Laden zwei 12V LiFePO4 Ladegeräte laut Anschlussplan!! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... - Seite 12 Lade- einem 12V Ladegerät (+) Plus gerät geladen werden! LiFeP (-) Minus Lade- gerät (+) Plus !! Verwenden Sie zum Laden vier 12V LiFePO4 Ladegeräte laut Anschlussplan!! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
- Seite 13 Nachdem die Ladeschlussspannung von 14,6V erreicht wurde schaltet das Ladegerät auf konstant Spannung „Modus CV“ um und lädt den Akku noch so lange bis der Ladestrom auf fast 0,0 A zurück geht. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
- Seite 14 Serie geschalteten Batterien unbedingt zu beachten! Bei parallelem oder seriellen Anschluss Ihrer Batterien müssen trotzdem 12V Ladegeräte verwendet werden. Ladegeräte mit 24V, 36V oder 48V zerstören Ihre Batterie! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
- Seite 15 Ladebereich ist von 0°C bis +50°C, wo die Batterie den kompletten Ladestrom aufnimmt. Liegt die Temperatur außerhalb dieses Bereichs, wird der Ladestrom verringert, so das sich die Batterie entweder langsam erwärmen oder abkühlen kann. Der Ladevorgang wird dadurch verlängert. CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
-
Seite 16: Technische Daten
Selbstentladung 1 - 2 % / Monat Einbaulage beliebig Anschluss SAE KfZ Konusklemmen Schutzklasse IP65 Wasser & Staubgeschützt Gewicht 10,5 kg Abmaße inkl. Griff (BxTxHmm) 355 x 175 x 188mm CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com... - Seite 17 Batterien wieder langsam an die Umgebungstemperatur angepasst werden! Ein schnelles Aufheizen kann zu Kondenswasserbildung im inneren des Gehäuses und zur Beschädigung der Batterie führen. Verwenden Sie niemals ein Erhaltungsladegerät! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
- Seite 18 Durch Inbetriebnahme des Produktes erkennen Sie die obigen Bedingungen an und übernehmen die volle Verantwortung aus dem Gebrauch dieses Produktes. Die von CS-ELECTRONIC angegebenen Werte über Gewicht, Größe oder Sonstiges sind als Richtwert zu verstehen. CS-ELECTRONIC übernimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische Veränderungen, die im Interesse...
- Seite 19 Bitte legen Sie der Rücksendung folgendes bei: Rücksendeadresse: Kopie der Rechnung CS-Electronic GmbH Service-Formular Service-CS-Batteries Grund der Rücksendung Johann-Karg-Str.44 Eine genaue und ausführliche Fehlerbeschreibung 85540 Haar UNFREIE Rücksendungen werden nicht angenommen! CS-ELECTRONIC GmbH I Johann-Karg-Str.44 I 85540 Haar info@cs-batteries.com I www.cs-batteries.com...
-
Seite 20: Certificate Of Conformity
CS-Electronic GmbH ADDRESS: Johann-Karg-Straße 44, D-85540 Haar PRODUCT: LIFePO4 Battery TRADEMARK: CS-Batteries MODEL NO: CSX12100-BMS100CS LiFePO4 Battery 12V / 100Ah MANUFACTURER: CS-Electronic GmbH ADDRESS: Johann-Karg-Straße 44, D-85540 Haar TEST STANDARDS: EN 61000-6-1:2007 EN 61000-6-3:2007+A1:2011+AC:2012 The referred test report show that the product complies with the essential requirements in the above listed standards. - Seite 21 CS-ELECTRONIC GmbH Johann-Karg-Strasse 44 85540 Haar bei München Ton: 089 | 43630299-6 Fax: 089 | 43630299-9 Mail: info@cs-batteries.de www.cs-batteries.de...
