Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen.
Das Gerät wird zur Versorgung von Ventilen, Anzeigen und akustischen Alarmen im explosionsgefährdeten Bereich eingesetzt.
Das Gerät wird über ein schleifengespeistes Signal, einen Schaltkontakt, einen Transistor oder ein Logiksignal gesteuert.
Bei Maximallast steht eine Spannung von 12 V bei 40 mA (bei einer Strombegrenzung auf 55 mA) für die Anwendung im explosionsgefährdeten
Bereich zur Verfügung.
Alternativ steht ein Stromausgang zur Verfügung, um eine einzelne LED ohne eine externe Strombegrenzung anzusteuern.
Die Leitungsfehlerüberwachung des Feldkreises wird über eine rote LED angezeigt und über den Fehlerbus ausgegeben.
Das Gerät wird auf HiD-Termination Boards montiert.
Anschluss
+
+ 7
I
+ 1
-
- 4
+
+ 6
II
+ 2
-
- 5
Zone 0, 1, 2
Div. 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com

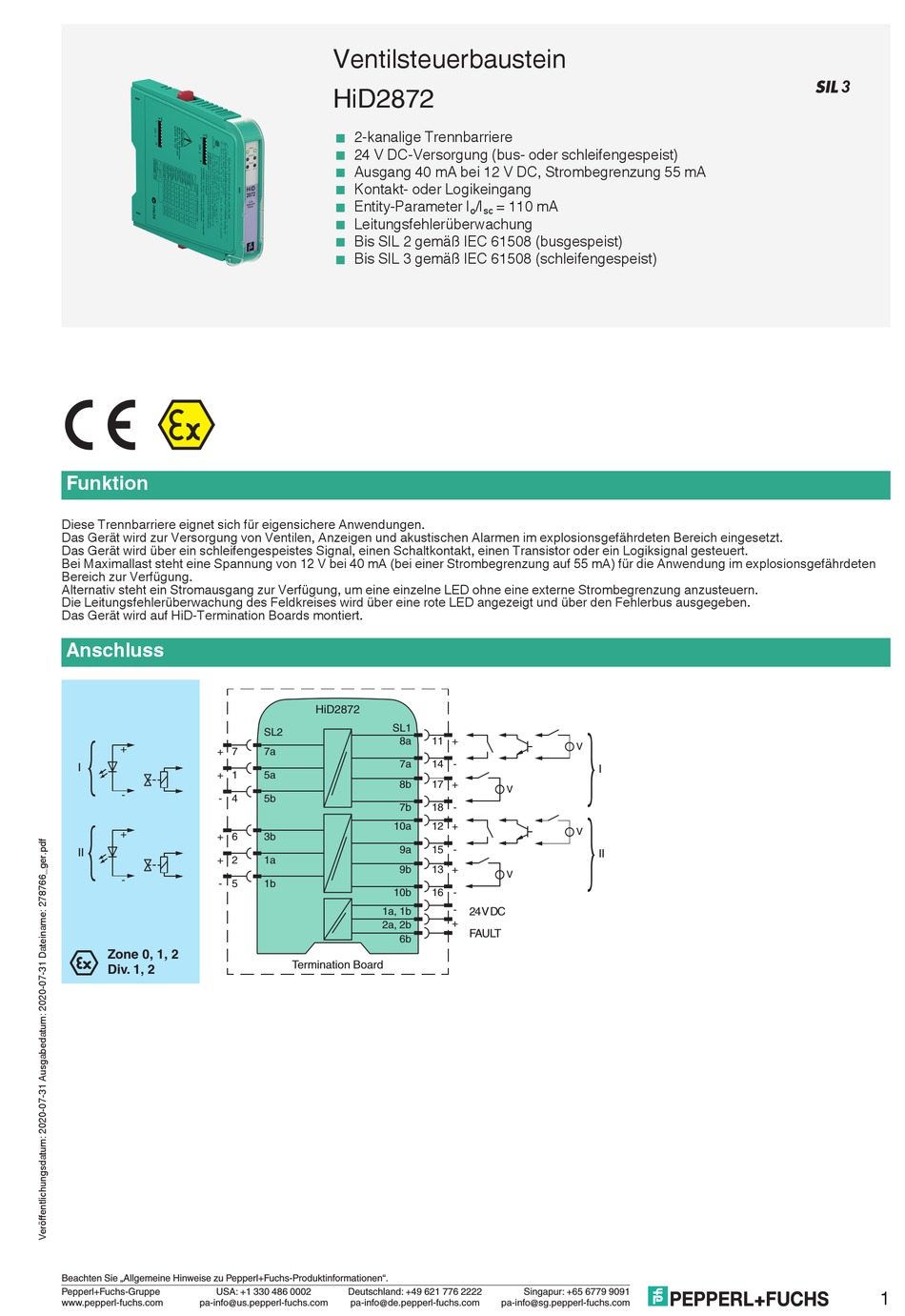

Ventilsteuerbaustein
HiD2872
< 2-kanalige Trennbarriere
< 24 V DC-Versorgung (bus- oder schleifengespeist)
<
Ausgang 40 mA bei 12 V DC, Strombegrenzung 55 mA
<
Kontakt- oder Logikeingang
<
Entity-Parameter I
< Leitungsfehlerüberwachung
< Bis SIL 2 gemäß IEC 61508 (busgespeist)
< Bis SIL 3 gemäß IEC 61508 (schleifengespeist)
