Seite 2

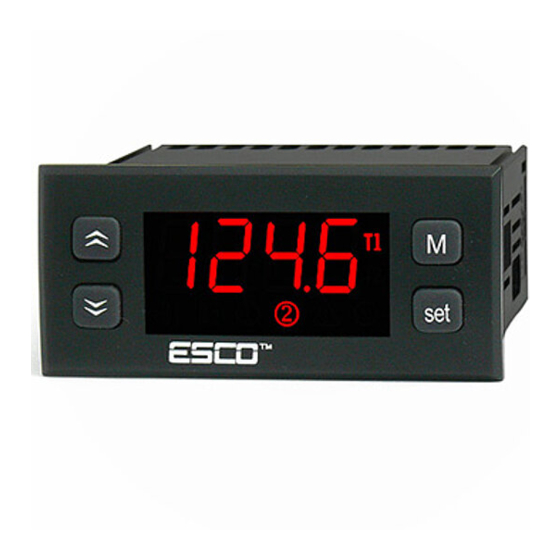

3. BELASTBARKEIT DER AUSGÄNGE. Verwendung Maximale ohmsche Maximale induktive Ausgang: von Relais: Belastung (zB. Heizanlage): Belastung (zB. Motor): 30A 250VAC 8A, 1500W, 2HP(2KM) 20A, 4500W 10 Zyklen AUSGANG1 8A 250VAC 2A, 400W, 0.5HP(0.5KM) 8A, 1500W 10 Zyklen AUSGANG2 4. FRONT P ANEL.
Seite 3
5.2. P ARAMETER PROGRAMMIERUNG. Mit Tasten: Gehen Sie in das Menü Wenn der Zugang zu Menü Mit Tasten: geschützt ist, anzeigt sich durch halten der taste oder oder °C Befehl: stellen Sie gewünschten für 5 sek. bis der erste wählen Sie den Parameterwert und bestätigen Sie Parameter aus der Liste Mit Hilfe der tasten:...
Seite 4
6. FUNKTIONSPRINZIP 6.1. REGULIERUNG. DC-20 hält die Temperatur des Objekts SET1 und/oder SET2 mit Genauigkeit (Hysterese), die in Parameter F12 und F22 eingestellt werden kann. Abhängig von Applikation REGLER 1 und 2 kann arbeiten in HEIZBETRIEB oder KÜHLBETRIEB. Nach der Auswahl der Messmethode (Parameter F10 und F20) Regler kann arbeiten in vielen Varianten, zB.
7. ALARMMELDUNGEN. Zum Zeitpunkt des Alarms, anzeige anfängt zu blinken und wird Tonsignal eingeschaltet (wenn F53=1). Abhängig von den Zwischenfall, Regler Einschaltet/Ausschaltet Ausgänge, und auf der Frontplatte wird eine der folgenden Alarmmeldungen angezeigt: Nachricht: Ereignis: Arbeit der Ausgänge: Aktivierung des Digital-Eingangs Ausgang aktiv oder deaktiviert (schau F53, F54) Fehler des Sensors T1: Ausgang deaktiviert...
Seite 6
Parametern des Reglers (Spannung, Nennstrom, Stärke) wenn Stärke des Empfängers ist größer als Belastbarkeit der Ausgänge sollten Sie Zusatz Element anwenden: Leistungsschütz oder Relais SSR. Muster der Verbindung Schema für Heizgerät (zB. Heizanlage) oder Kühlgerät (zB. Ventilator, Umlaufpumpe): Heizgerät DC-20 20(8)A 250V AC L(Phase) 230VAC N (Neutral) Kühlgerät 1 1.
