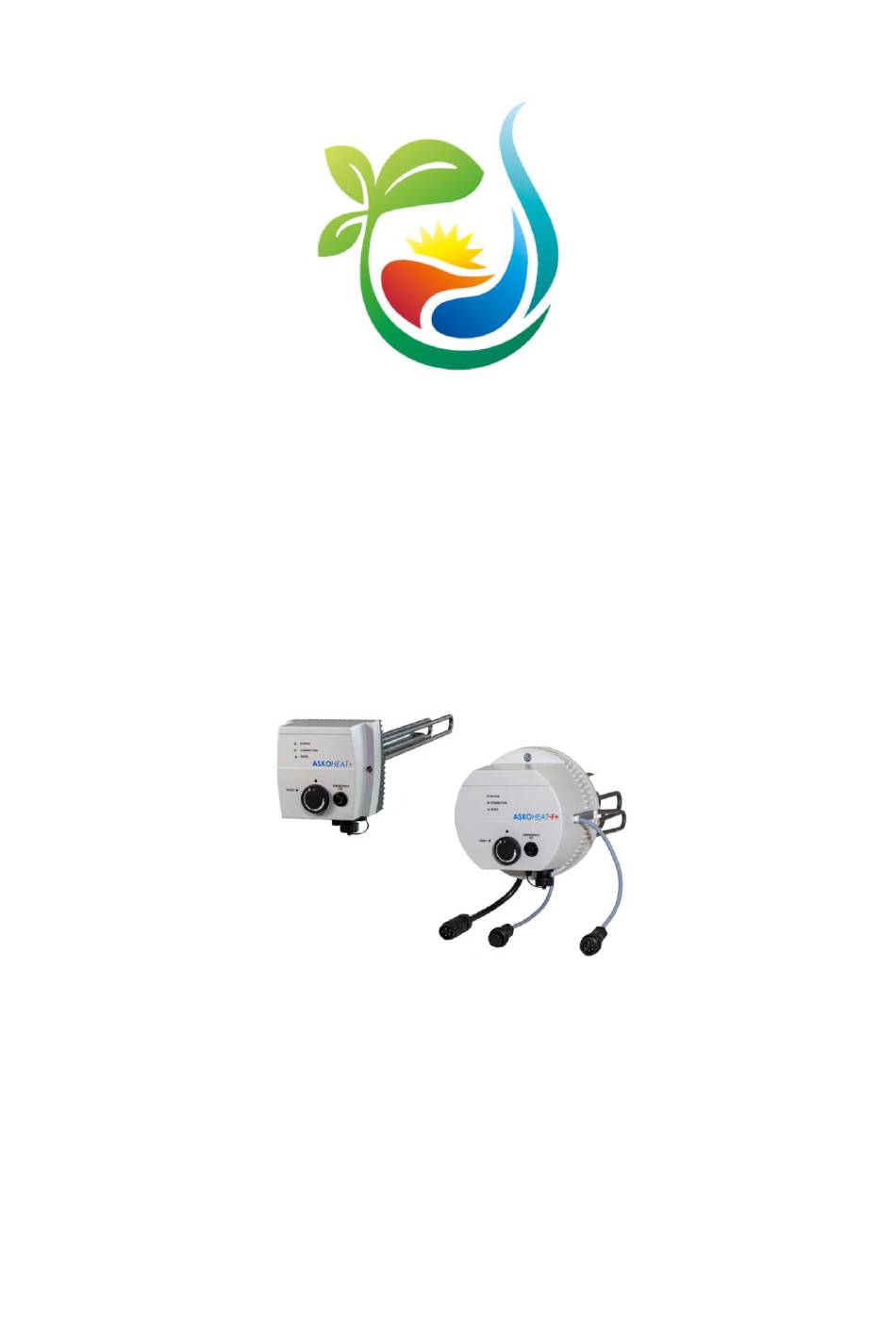

- Seite 1 BEDIENUNGSANLEITUNG ASKOHEAT ASKOHEAT-F + Version 1.3 8.6.2021 www.askoma.com support@askoma.com +41 62 958 70 99...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch des Dokuments ..................4 Premiumsystem ASKOFAMILIY + ....................4 Übersicht der Funktionen und Steuermöglichkeiten ..............5 Basis-System “Power to Heat” ....................6 3.1. 3.2. Premium-Systeme ......................... 6 3.3. Steuergeräte unter Nutzung folgender Softwareschnittstellen: ..........7 3.4. Direktsteuerung ........................ - Seite 3 8.1. Notfallbetrieb (Emergency Mode) ..................22 8.2. Gerätename (Infostring) und Gerät finden (Identify) ............23 8.3. Zurücksetzen auf Werkseinstellungen (Factory Settings) ..........23 8.4. Update ..........................24 8.5. Neustart (Reset) ........................25 8.6. Temperatur-Sensor Fehler quittieren .................. 25 8.7. Zeitzone und Sommerzeit ....................25 8.8.
-
Seite 4: Hinweise Zum Gebrauch Des Dokuments
1. Hinweise zum Gebrauch des Dokuments Bitte stellen Sie sicher, dass ihr Gerät mit der aktuellen Software betrieben wird. Wie sie das prüfen können, wird weiter unten beschrieben. Es kann sein, dass einige der hier abgebildeten Geräte-Einstellungsseiten zwischenzeitlich angepasst oder erweitert wurden. Die Funktionsweise bleibt davon unberührt. Je nach verwendetem Webbrowser und Endgerät (Desktop-Rechner, Laptop, Tablet, Mobiltelefon) können die Darstellungen abweichen. -
Seite 5: Übersicht Der Funktionen Und Steuermöglichkeiten
3. Übersicht der Funktionen und Steuermöglichkeiten ASKOHEAT ist eine Kombination aus langjährig bewährten Heizkörpern mit elektromechanischem Thermostat in Verbindung mit einem STB (Sicherheits-Temperatur- Begrenzer) und einem modernen digitalen Interface in einem Gerät. Geschaltet wird in sieben Leistungsstufen, die aus der Kombination der drei verbauten unterschiedlichen Heizelemente gebildet werden. -
Seite 6: Basis-System "Power To Heat
3.1. • Ab Firmware 4.2.7 (Mai 2017) • Überschuss-Energie (Feedin) der PV-Anlage wird thermisch gespeichert • Smart Meter Verbindung über RS485 (Zwei-Draht) o Askoma Energiezähler o Carlo Gavazzi EM340 3.2. Premium-Systeme • 100% kompatible Energiemanager o Funktionen lokale Überwachung und Steuerung Datenhaltung in der Cloud Visualisierung und Bedienung über Browser oder App für Android oder iOS) -
Seite 7: Steuergeräte Unter Nutzung Folgender Softwareschnittstellen
3.3. Steuergeräte unter Nutzung folgender Softwareschnittstellen: • MODBUS o Fast alle Einstellungen können gelesen werden. o Über schreibbare Register kann konfiguriert werden. o Steuerbefehle setzen die gewünschte Heizstufe: „Set Heater Step“ zum direkten setzen der Heizstufe 1 bis 7 „Load Setpoint“ zur Steuerung durch Leistungsvorgabe (der ASKOHEAT schaltet die geeignete Heizstufe) „Load Feedin“... -
Seite 8: Gerätebedingung
4. Gerätebedingung 4.1. Bedienungselemente Bedienungsanleitung ASKOHEAT Seite 8 von 38... -
Seite 9: Betriebszustände (Led)
4.2. Betriebszustände (LED) Bedienungsanleitung ASKOHEAT Seite 9 von 38... -
Seite 10: Der Askoheat + Im Lan
5. Der ASKOHEAT im LAN Der Anschluss erfolgt über ein CAT5 Kabel mit einem lokalen Netzwerk. WLAN wird nicht unterstützt. Typischerweise sollte eine direkte Verbindung zum Router mit DHCP-Server bestehen. Powerline-Verbindungen oder WLAN-Bridges können zu unerwarteten Problemen führen und werden nicht empfohlen. (Support in diesen Fällen kann nicht geleistet werden.) ASKOHEAT Um die lokale Uhr im zu synchronisieren und Updates durchführen zu können, ist... -
Seite 11: Konfigurationen
Es wird vorausgesetzt, dass der eine stabile Verbindung zum LAN hat. 6.1.1. ASKOSET (Hutschienengerät im Schaltschrank) Verbindung mit dem Askoma Energiemanager http://www.askoma.com/eigenprodukte.html Zur Installation und Ersteinrichtung bitte die entsprechenden Geräteanleitungen beachten: http://www.download.askoma.com/de/mv/p2h/mv_askohome_plus.pdf Übersicht unterstützter Geräte (Wechselrichter, Smart Meter, Batteriesysteme, Laderegler, …): http://download.askoma.com/de/aag/Unterstützte%20Geräte%20Energiemanager.pdf... -
Seite 12: Basisvariante „Power To Heat" Mit Einem Smart Meter
Basisvariante „Power To Heat“ mit einem Smart Meter 6.2. Einstellungen sind über „EXPERT SETUP“ und anschließend „SETUP 2“ erreichbar. Für den Askoma Smart Meter RTU sind folgende Einstellungen notwendig: Slave ID: für Smart Meter Direktmessung bis 100A für Smart Meter mit Klappwandler bis 200A... - Seite 13 Änderungen werden erst wirksam, wenn auf SAVE CHANGES geklickt wird. Funktionsweise: Die Gesamtenergiedaten am Hausanschlusspunkt (Einspeisung und Bezug) werden automatisch sekündlich ausgelesen. Mit “Invert the input values of smart meter” kann die Energierichtung – falls notwendig – invertiert werden. Dies ist sinnvoll, wenn der Smart Meter entgegen der Anleitung eingebaut wurde. Die so ausgelesenen Daten werden als «LOAD_FEEDIN_VALUE»...
-
Seite 14: Verbindung Mit Einem Energiesystem
6.3. Verbindung mit einem Energiesystem 6.3.1. SMA Sunny Home Manager Unter EXPERT SETUP kann die Unterstützung des SMA Sunny Home Managers aktiviert werden. ASKOHEAT Nach Aktivierung ist der als UPnP-Gerät sichtbar und wird automatisch mit einem erreichbaren Sunny Home Manager einen Verbindungsversuch starten. Notwendige Schritte zur Bestätigung der Verbindung am Sunny Home Manager führen Sie bitte gemäß... -
Seite 15: Senec Home
6.3.2. SENEC HOME Diese Funktion wird aktuell noch nicht unterstützt. Bedienungsanleitung ASKOHEAT Seite 15 von 38... -
Seite 16: Einrichtung Analoger 0-10 Volt Eingang
6.4. Einrichtung analoger 0-10 Volt Eingang ASKOHEAT Der analoge 0-10 Volt Eingang eignet sich zur einfachen diskreten Steuerung des Im Abstand von 1,25 Volt werden in 8 gleichen Abschnitten die Heizstufen 0 bis 7 zugeordnet. Wenn gewünscht, kann eine individuelle Zuordnung für jeden Abschnitt erfolgen. Dazu ist die untere Abschnittspannung, die Heizstufe und die gewünschte Temperatur einzutragen. -
Seite 17: Verwendung Digitaler Schalteingang Wärmepumpenanforderung (Heat Pump Request)
6.5. Verwendung digitaler Schalteingang Wärmepumpenanforderung (Heat Pump Request) Bei diesem Eingang handelt es sich um einen digitalen Schalteingang, wie er üblicherweise von Wärmepumpen verwendet wird, um eine Zusatzheizung zu steuern (= Wärmepumpenanforderung). Zum Aktivieren wird der Eingang mit GND kurzgeschlossen. Dies erfolgt in der Regel über einen Relaiskontakt. -
Seite 18: Komfortprogramme (Quick Setup)
7. Komfortprogramme (QUICK SETUP) Auf der Einstellungsseite QUICK SETUP können sie die wichtigsten und üblichen Einstellungen vornehmen. 7.1. Einbauposition Geben Sie die Einbauposition an. Aktuell hat die Angabe keinen Einfluss auf die Funktion, jedoch wird in einem künftigen Update diese Angabe zur Leistungsoptimierung berücksichtigt werden. 7.2. -
Seite 19: Mindesttemperatur
Es lassen sich für unterschiedliche Steuerungsmöglichkeiten unterschiedliche Temperaturen einstellen. Für den digitalen Eingang (Heat Pump Request = Wärmepumpenanforderung) und den Emergency Mode wird eine gemeinsame Temperatureinstellung genutzt. Eine weitere Einstellung wird für die Steuerfunktion das direkte Setzen der Heizstufe über MODBUS oder http GET JSON verwendet. -
Seite 20: Niedrigstromtarif (Low Tariff)
7.4. Niedrigstromtarif (Low Tariff) Für den Niedrigstromtarif kann ein eigener Temperaturbereich definiert werden. Im gewählten ASKOHEAT Zeitfenster versucht der die Temperatur zu erreichen. Mit «Enable» wird die Funktion aktiviert. 7.5. Legionellen-Schutz Wenn der präventive Schutz vor Legionellen aktiviert ist, kann entschieden werden, in welchem Intervall die Temperatur zum Abtöten von Legionellen erreicht sein muss. -
Seite 21: Speichern
Solarstrom oder durch eine andere vorhandene Energiequelle) startet der Intervall Count Down erneut. Dies wird wie folgt angezeigt: ASKOSET Diese Einstellungen können auch über die App vom Askoma Energiemanager bzw. vom Solarmanager erfolgen. Das System meldet einen Fehler, wenn die Legionellen-Schutz-Temperatur nicht erreicht werden kann. -
Seite 22: Sonstiges
8. Sonstiges 8.1. Notfallbetrieb (Emergency Mode) Der Notfallbetrieb kann durch Drücken des Notfallknopfes direkt am Gerät aktiviert oder deaktiviert werden. Außerdem kann der Notfallbetrieb durch Klicken auf die Schaltfläche über den Webbrowser gestartet werden: Alternativ geht das auch über http://askoheat.local/on bzw. -
Seite 23: Gerätename (Infostring) Und Gerät Finden (Identify)
8.2. Gerätename (Infostring) und Gerät finden (Identify) ASKOHEAT Sind mehrere verbaut, kann man mit dieser Funktion eine Zuordnung der IP- Adresse zum Gerät durchführen. Nach dem Klicken auf „IDENTIFY THIS ASKOHEAT+“ blinken die obere und untere LED am ASKOHEAT für 30 Sekunden weiß. Damit man das Gerät auch später, wenn eine andere IP-Adresse vom Router vergeben worden ist (z.B. -
Seite 24: Update
8.4. Update ASKOMA bietet in unregelmäßigen Abständen Updates an. Fehler werden beseitigt (Neue kommen dazu ;-)) und es werden weitere neue Funktionen implementiert. ASKOHEAT prüft nicht selbständig, ob ein Update vorhanden ist. Ebenso wird das Update nicht automatisch geladen und installiert. -
Seite 25: Neustart (Reset)
8.5. Neustart (Reset) Wenn notwendig, kann ein Neustart (Soft-Reset) durchgeführt werden. 8.6. Temperatur-Sensor Fehler quittieren ASKOHEAT Wenn externe Temperatursensoren angeschlossen wurden, prüft der sekündlich, ob diese noch korrekt angeschlossen sind. Im Fehlerfall wird eine Fehlermeldung ausgegeben. Ursache dafür können sein: •... -
Seite 26: Einrichtung Modbus Rtu (Setup 2)
8.8. Einrichtung Modbus RTU (SETUP 2) Einstellungen in diesem Bereich sind nur für Experten gedacht und über EXPERT SETUP und anschließend SETUP 2 erreichbar. Eingestellt werden können: a) Modbus ID (SLAVE ID) b) Baudrate von 1200 bis 230400 c) Parity odd (ungerade), even (gerade) oder two stop bits (kein Parity bit) Modbus RTU kann für zwei unterschiedliche Anwendungen konfiguriert werden. -
Seite 27: Modbus Rtu Master (Smart Meter)
8.8.2. MODBUS RTU MASTER (Smart Meter) Für den Use Case Power to Heat wird hier eingestellt, welcher kompatible Smart Meter über RS485 ASKOHEAT mit dem verbunden ist. Die Gesamtenergiedaten am Hausanschlusspunkt (Einspeisung und Bezug) werden automatisch sekündlich ausgelesen. Mit “Invert the input values of smart meter” kann die Energierichtung – falls notwendig – invertiert werden. -
Seite 28: Statische Ip-Adresse Und Modbus Tcp Port (Setup 3)
8.9. Statische IP-Adresse und Modbus TCP Port (SETUP 3) Die Einstellungen können über EXPERT SETUP und SETUP 3 erreicht werden. Bei Bedarf kann der üblicherweise für Modbus TCP verwendete Port von 520 auf einen gewünschten Wert angepasst werden. Ebenso kann eine statische (feste) IP-Adresse vergeben werden. ASKOHEAT Die IP-Adresse 0.0.0.0 bedeutet, dass der auf eine IP-Adresse von einem DHCP-... -
Seite 29: Übersicht Modbus-Register
8.10. Übersicht Modbus-Register Auf unserer Homepage ist hier die Übersicht der Modbus-Register einsehbar: http://www.askoma.com/modbus.html ASKOHEAT Wenn Sie lokal auf einen zugreifen können, sind die zur installierten Firmware gültigen Beschreibungen wie folgt erreichbar: http://askoheat.local/modbus Den aktuellen Inhalt aller Modbus-Register können sie wie folgt anzeigen lassen: http://askoheat.local/getall... -
Seite 30: Api Http Get Json
Dabei werden die meisten Parameter über die gleichen Registernamen und Inhalte verwendet, wie sie auch für die Modbus Schnittstelle zur Verfügung stehen. ASKOHEAT Die Anleitung hierzu ist auf dem oder der Askoma Homepage einsehbar: http://askoheat.local/json http://askoheat.local/python Folgende Möglichkeiten bestehen: •... -
Seite 31: Hinweise Zum Datenaustausch Mit Dem Askoheat
8.12. Hinweise zum Datenaustausch mit dem ASKOHEAT ASKOHEAT arbeitet intern im Sekundentakt. Daten sollten im Intervall zwischen 1000 und 8000 Millisekunden liegen. Intervalle größer 10000 Millisekunden führen zu einem Timeout und einer Fehlermeldung. Steuerwerte (MODBUS_CMD_SET_HEATER_STEP, MODBUS_CMD_LOAD_SETPOINT, MODBUS_CMD_LOAD_FEEDIN) müssen mindestens einmal pro Minute erfolgen. Empfohlen wird ein Aktualisieren zwischen 1000 und 8000 Millisekunden. -
Seite 32: Wichtige Browser-Befehle Bzw. Terminal-Befehle
8.13. Wichtige Browser-Befehle bzw. Terminal-Befehle BROWSER BEFEHL BEMERKUNG HTTP://ASKOHEAT.LOCAL/RESET Neustart der Firmware HTTP://ASKOHEAT.LOCAL/CHECK%20UPDATE Prüfung auf eine neue Firmware HTTP://ASKOHEAT.LOCAL/MAKE%20UPDATE Start Update, wenn neue Firmware vorhanden HTTP://ASKOHEAT.LOCAL/FORCE%20UPDATE Update erzwingen (auch wenn die aktuelle Version schon die Aktuelle ist) HTTP://ASKOHEAT.LOCAL/FULLSTATUS.JSON Anzeige aktueller Statusinformationen und Einstellungen HTTP://ASKOHEAT.LOCAL/GETALL... -
Seite 33: Askoheat + Webseiten
9. ASKOHEAT Webseiten 9.1. Homepage Bedienungsanleitung ASKOHEAT Seite 33 von 38... -
Seite 34: Quick Setup (Schnelle Vereinfachte Einstellungen)
9.2. Quick Setup (Schnelle vereinfachte Einstellungen) Bedienungsanleitung ASKOHEAT Seite 34 von 38... -
Seite 35: Expert Setup (Erweiterte Einstellungen)
9.3. Expert Setup (Erweiterte Einstellungen) Bedienungsanleitung ASKOHEAT Seite 35 von 38... -
Seite 36: Setup
9.4. Setup Page 1 Bedienungsanleitung ASKOHEAT Seite 36 von 38... -
Seite 37: Setup
9.5. Setup Page 2 9.6. Setup Page 3 Bedienungsanleitung ASKOHEAT Seite 37 von 38... -
Seite 38: Typische Fehlerquellen
10. Typische Fehlerquellen 10.1. Gerät geht nicht 10.1.1. Alle LEDs sind aus Ist der Strom abgestellt? -> Sicherung prüfen 10.1.2. Die mittlere LED blinkt blau Bedeutung: Es ist keine LAN-Verbindung vorhanden, Gerät ist jedoch betriebsbereit. -> Verwendung für den reinen Analog Input Betrieb ist möglich ->...
