Inhaltszusammenfassung für Amewi KABOLITE 970

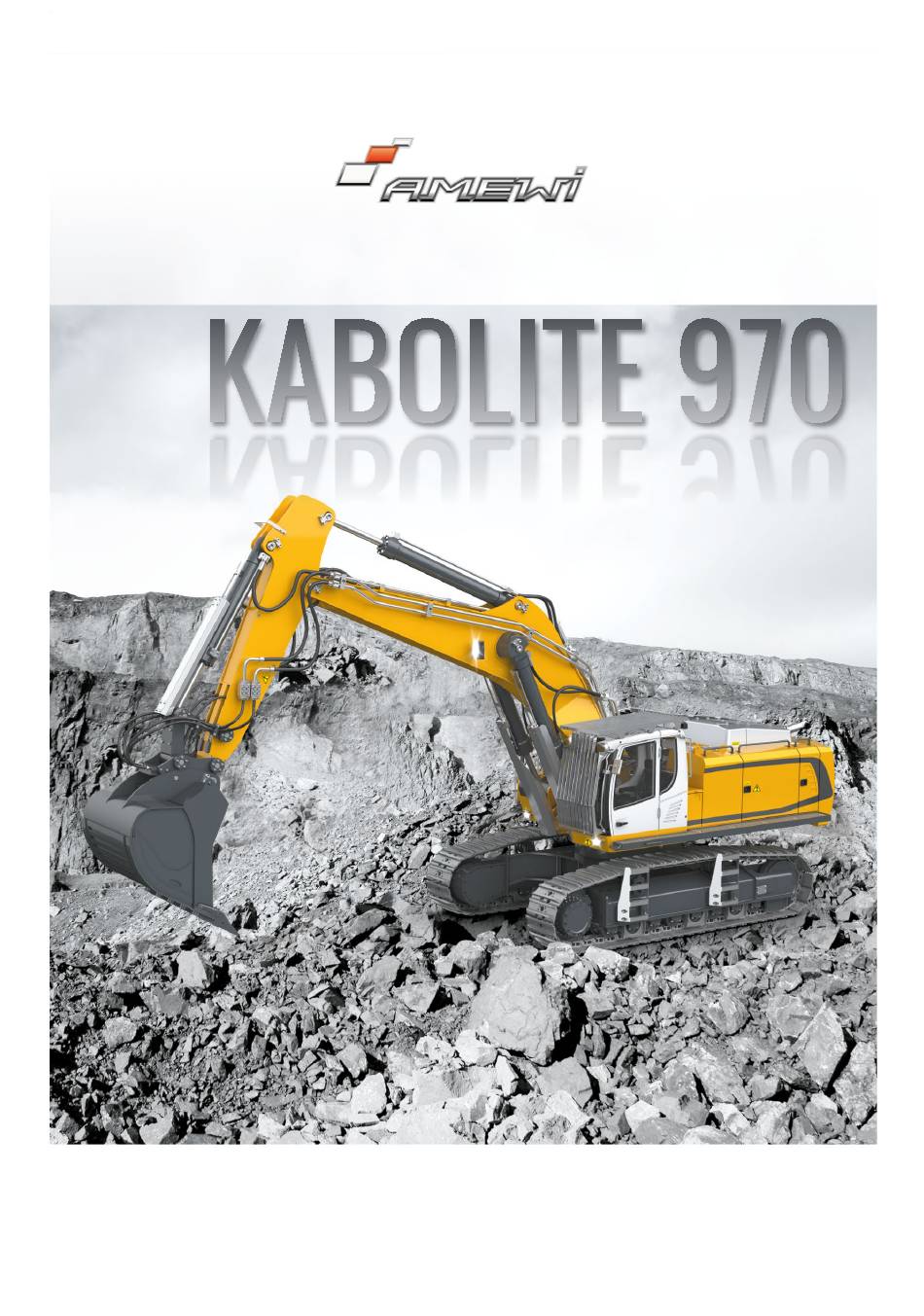

- Seite 1 BEDIENUNGSANLEITUNG / MANUAL...
- Seite 2 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 Herzlich willkommen bei Amewi AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
-
Seite 3: Sicherheits- Und Gefahrenhinweise
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. - Seite 4 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Seite 5: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 INHALT Vielen Dank …………………………………………………………………………………………………………………………………………………………………………………………………………. 6 Warnungen und Sicherheitshinweise ……………………………………………………………………………………………………………………………………………………………….. 6 Vorsichtsmaßnahmen ………………………………………………………………………………………………………………………………………………………………………………………… 7 Übersicht über die Fernsteuerung …………………………………………………………………………………………………………………………………………………………………… 8 Übersicht über den Bagger ………………………………………………………………………………………………………………………………………………………………………………… 8 Akkuinstallation ………………………….………………………………………………………………………………………………………………………………………………………………………. 9 Sender Akku laden …………………………………………………………………………………………………………………………………………………………………………………………….. 9 Akku laden …….…………………………………………………………………………………………………………………………………………………………………………………………………… 10 Sender, Modell ein- &... -
Seite 6: Vielen Dank
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 VIELEN DANK Vielen Dank für den Kauf des Kabolite 970 Vollmetall Hydraulikbaggers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieser ferngesteuerte Hydraulik-Bagger ist kein Spielzeug. Er besteht aus vielen Kleinteilen, hochwertiger Hydrauliktechnik •... -
Seite 7: Vorsichtsmaßnahmen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 VORSICHTSMASSNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. -
Seite 8: Übersicht Über Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 ÜBERSICHT ÜBER DIE FERNSTEUERUNG TOUCHSCREEN HYDRAULIKPUMPE BELEUCHTUNG AN/AUS AN/AUS SCHNELLWECHSLER SOUNDMODUL AN/AUS RECHTES FAHRWERK HUPE LINKES FAHRWERK LÖFFELSTIEL / RECHTES FAHRWERK / DREHKRANZ AUSLEGER / LÖFFEL SOUND MODUL RAUCHGENERATOR LAUTSTÄRKE (OPTIONAL) AN-/AUS-SCHALTER ÜBERSICHT ÜBER DEN BAGGER HYDRAULIK-ÖL EINFÜLLSTUTZEN... -
Seite 9: Akkuinstallation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 AKKU INSTALLATION 3S 11,1V 15000mAh Lithium-Ionen-Akku (Im Lieferumfang enthalten) 1. Öffnen Sie das Akkufach. 2. Schieben Sie den Akku in das Fach. Achten Sie darauf, dass sich die Kabel auf der rechten Seite befinden. Schließen Sie den Akku mit dem XT60 Stecker an (s. -
Seite 10: Akku-Pack Laden
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 AKKUPACK LADEN LADEBUCHSE AKKU/LADEGERÄT PARAMETER Akku Zellengröße: 18650, Spannung: 11,1V Kapazität 15000 mAh Ladegerät Eingangsspannung: 100-240V AC 1. Schließen Sie die DC 5.5-2.5 Ladebuchse des Akkus am Stecker des 50/60Hz Ladegerätes an. Ausgangsspannung: 12,6V 2. -
Seite 11: Sender Einschalten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 SENDER EINSCHALTEN 1. Stellen Sie sicher, dass der Akku geladen und der Bagger ausgeschaltet ist. 2. Stellen Sie sicher, dass sich alle Kippschalter in der Nullstellung befinden. 3. Drücken Sie beide Power-Knöpfe gleichzeitig für einige Sekunden. -
Seite 12: Schnellwechsler
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 SCHNELLWECHSLER PIN AUSGEFAHREN ZENTRIERT PIN EINGEFAHREN 1. Bewegen Sie den Schalter nach 2. Führen Sie Schnellwechsler in die 3. Wenn die korrekte Position erreicht unten um den Pin des Schnell- Halterung des Löffels. ist, bewegen Sie den Schalter nach wechslers einzufahren. -
Seite 13: Hydrauliköl Einfüllen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 HYDRAULIKÖL EINFÜLLEN EINFÜLLSTUTZEN 1. Schrauben Sie den Tankdeckel aus dem 2. Füllen Sie das Hydrauliköl in den Tank. Schrauben Einfüllstutzen heraus und ziehen Sie den Sie anschließend den Tankdeckel wieder hinein und Belüftungsstecker heraus. -
Seite 14: Licht & Sound
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 LICHT UND SOUND BELEUCHTUNG LICHT AN/AUS Legen Sie den Lichtschalter um, um das Licht ein- bzw. auszuschalten. SOUNDMODUL AN/AUS Schalten Sie den Schalter für das SOUNDMODUL Soundmodul um, um es an- oder MITTE LAUTSTÄRKEN auszuschalten. - Seite 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 RÜCKWÄRTS VORWÄRTS Beide Potis nach hinten ziehen. Beide Potis nach vorne drücken. VORWÄRTS LINKS VORWÄRTS RECHTS Rechten Poti nach vorne Linken Poti nach oben drücken. drücken.
- Seite 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 RÜCKWÄRTS LINKS RÜCKWÄRTS RECHTS Rechten Poti nach Linken Poti nach hinten hinten ziehen. ziehen. NACH LINKS DREHEN NACH RECHTS DREHEN Linken Poti nach hinten Rechten Poti nach hinten ziehen, rechten Poti ziehen, linken Poti nach nach vorne drücken.
-
Seite 17: Oberwagen Drehen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 OBERWAGEN DREHEN OBERWAGEN NACH RECHTS DREHEN OBERWAGEN NACH LINKS DREHEN Linken Stick nach rechts drücken. Linker Stick nach links drücken. -
Seite 18: Löffel Öffnen Und Schliessen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 LÖFFEL ÖFFNEN UND SCHLIESSEN LÖFFEL SCHLIESSEN LÖFFEL ÖFFNEN Rechter Stick nach Rechter Stick nach links drücken. rechts drücken. LÖFFELSTIEHL HEBEN UND SENKEN LÖFFELSTIEHL HEBEN LÖFFELSTIEHL SENKEN Linken Stick nach Linken Stick nach oben drücken. -
Seite 19: Ausleger Heben Und Senken
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 AUSLEGER HEBEN UND SENKEN AUSLEGER SENKEN Rechten Stick nach oben drücken. AUSLEGER HEBEN Rechten Stick nach unten ziehen. -
Seite 20: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL KABOLITE 970 TECHNISCHE DATEN Maßstab 1:13,5 Gewicht: 30,8 kg Oberwagenbreite: 240mm Oberwagenbreite mit Laufsteg: 295mm Höhe über Oberwagen: 255mm Höhe über Kabine: 281mm Bodenfreiheit Ballastgewicht: 112mm Hecklänge: 315mm Radstand: 350mm Unterwagenlänge: 730mm Bodenfreiheit Unterwagen: 50mm Kettenhöhe:...
